400AX10MEFC10X12.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 10μF 400V ±20% 2000h@ 105°C 通孔安装 10mm*12.5mm*14.5mm
供应商型号: 12M-400AX10MEFC10X12.5
供应商: 云汉优选
标准整包数: 200

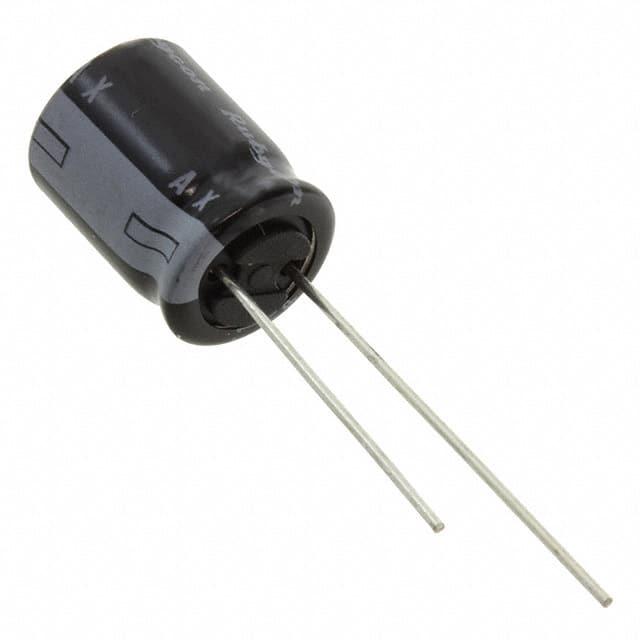

RUBYCON 铝电解电容 400AX10MEFC10X12.5

400AX10MEFC10X12.5概述

    # RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS AX 系列产品技术手册

    产品简介


    基本介绍
    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS AX系列是一款小型化铝电解电容器,专为高可靠性和广泛应用设计。其工作温度范围为-40℃至+105℃,具备出色的耐热性能和长寿命特性,适合用于便携式设备的AC适配器和其他对体积和稳定性要求较高的应用场合。
    主要功能
    - 高温负载寿命:在105℃条件下可达1000~2000小时。
    - 宽泛的工作电压范围:6.3VDC到400VDC。
    - 超小型设计:支持多种尺寸选择,适应紧凑型电路布局需求。

    技术参数


    以下是AX系列铝电解电容器的技术规格:
    | 参数名称 | 规格范围 |

    | 工作温度范围 | -40℃至+105℃ |
    | 额定电压范围 | 6.3VDC~400VDC |
    | 电容值 | 4.7μF~1200μF |
    | 漏电流 | ≤0.04CV + 100μA |
    | 失效率因子 | tanδ ≤ 0.22 |
    | 等效串联电阻(ESR) | ≤1.0Ω |
    | 尺寸规格 | φD×L mm,依据不同容量可选 |
    产品特点与优势
    特点
    - 小型化设计:提供多种直径和长度组合,满足不同板级空间限制的需求。
    - 高温适应性强:能够在高达105℃的工作环境中保持稳定性能。
    - 长使用寿命:通过严格的负载测试验证了长期工作的可靠性。
    优势
    - 广泛的应用领域:适用于笔记本电脑、手机充电器及各类消费电子产品中的电源管理模块。
    - 高效的散热性能:优化的结构设计减少了热量积聚,提高了整体效率。
    - 良好的性价比:结合高性能与成本控制,成为许多OEM厂商的理想选择。
    应用案例与使用建议
    应用案例
    AX系列电容器被广泛应用于以下场景:
    - 笔记本电脑和平板电脑内部的滤波电路。
    - 智能手机快充系统的输入滤波环节。
    - 家用电器如电视、空调等的开关电源部分。
    使用建议
    为了最大化AX系列电容器的性能,请注意以下几点:
    1. 根据实际需要选择合适的额定电压和电容值。
    2. 确保安装位置远离热源以防止过热影响寿命。
    3. 在高频电路中考虑ESR的影响,并适当增加去耦电容的数量。
    兼容性与支持
    兼容性
    AX系列产品与其他主流品牌的同类产品具有良好的互换性,可轻松替换现有系统中的部件而无需修改电路设计。
    支持服务
    制造商提供了全面的技术支持,包括样品申请、工程咨询和技术文档下载等服务。同时承诺提供标准保修期外的定制化维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品在高温下出现异常失效 | 检查周围组件是否产生额外热量并进行调整;确保通风良好。 |
    | 开机瞬间跳闸 | 调整输入电压匹配额定值;检查连接线缆质量。 |
    | 持续工作一段时间后输出电压下降 | 更换更大容量的电容器;重新评估负载需求。 |
    总结与推荐
    综上所述,RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS AX系列凭借其卓越的性能指标、灵活多样的规格选项以及可靠的品质保证,在众多领域展现了强大的竞争力。对于寻求高效能、紧凑型解决方案的设计者而言,这款产品无疑是一个值得信赖的选择。强烈推荐将其作为下一代电子设备的核心元件之一使用。

400AX10MEFC10X12.5参数

参数
电容值 10μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 -
工作寿命 2000h@ 105°C
长*宽*高 10mm*12.5mm*14.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

400AX10MEFC10X12.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400AX10MEFC10X12.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400AX10MEFC10X12.5 400AX10MEFC10X12.5数据手册
