首页  >  产品百科  >  450MXG330MEFCSN30X40

450MXG330MEFCSN30X40

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 330μF 450V ±20% 350mΩ 3000h@ 105°C 1.75A@ 120Hz,2.45A@ 10 kHz 卡入式安装,按扣安装,通孔安装 30mm*40mm*42mm
供应商型号: 1189-3006-ND
供应商: Digi-Key
标准整包数: 1

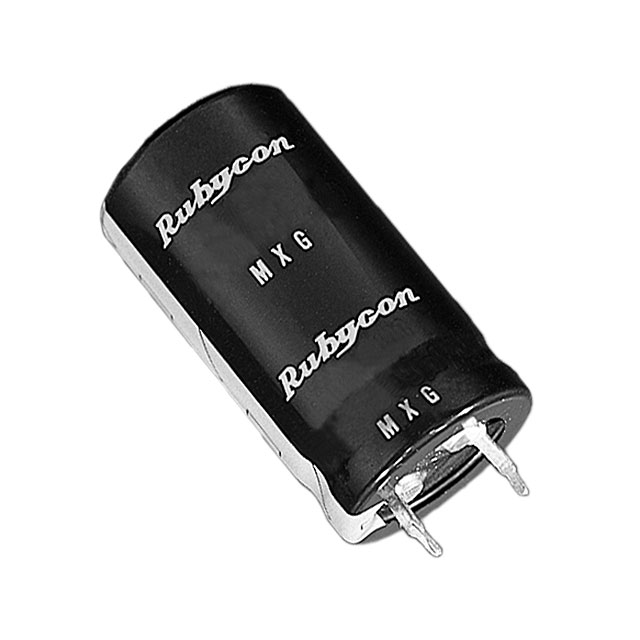

RUBYCON 铝电解电容 450MXG330MEFCSN30X40

450MXG330MEFCSN30X40概述

    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXG

    1. 产品简介


    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXG(简称MXG电容器)是一种高性能的铝电解电容器,广泛应用于工业电子设备、电源管理系统、电机驱动电路等领域。该系列产品通过采用先进的制造工艺和技术,确保了卓越的电性能和可靠性。其主要功能是提供高效的储能和滤波能力,在高压和高电流环境下表现出色。

    2. 技术参数


    - 额定电压范围:6VDC至1000VDC。
    - 电容量范围:1μF至68000μF。
    - 外壳尺寸:φD×L (mm),多种型号可选。
    - 工作温度范围:-40°C 至 +105°C。
    - 纹波电流(r.m.s., 120Hz, 105°C):涵盖120mA至6800A的不同等级。
    - 寿命:标准条件下可达5000小时以上。
    - 额定纹波电压:根据型号不同,最高可承受高达1000VDC。

    3. 产品特点和优势


    - 高效能储能:MXG电容器具有高能量密度,能够有效储存和释放电能。
    - 宽电压适应性:适用于广泛的电压输入,支持从低至高压设备。
    - 优异的环境适应性:能够在极端温度下保持稳定性能,特别适合恶劣环境。
    - 长寿命设计:通过优化电解液配方和结构设计延长使用寿命。
    - 标准化封装:提供多种外壳尺寸选择,方便安装和集成。

    4. 应用案例和使用建议


    MXG电容器被广泛应用于工业电源、变频器、UPS系统、电机驱动器等领域。例如,在变频器中,这些电容器可以有效平滑输入电压并减少输出噪声。对于UPS系统,它们可以在市电中断时提供持续稳定的电力支持。
    使用建议:
    - 确保安装时正负极方向正确,避免反向接线导致短路。
    - 在高纹波电流环境下工作时,需考虑散热措施以防止过热。
    - 根据具体应用需求选择合适的电容值和额定电压。

    5. 兼容性和支持


    MXG电容器与其他主流品牌的同类产品具有良好的互换性,便于客户在现有设计中直接替换升级。同时,制造商提供全面的技术支持,包括样品申请、定制化服务以及长期的售后保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流超出额定值 | 减少负载或更换更高电流容量的电容器 |
    | 温度过高 | 改善散热条件或增加外部冷却装置 |
    | 电容值偏小 | 更换更大容量型号的电容器 |

    7. 总结和推荐


    SNAP-IN ALUMINUM ELECTROLYTIC CAPACITORS MXG以其卓越的性能、灵活的应用范围以及可靠的稳定性,在工业电子领域占据重要地位。无论是用于大功率设备还是小型便携式产品,它都能满足不同应用场景的需求。综上所述,我们强烈推荐这一系列电容器作为高品质解决方案的选择。

450MXG330MEFCSN30X40参数

参数
电容值 330μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 350mΩ
纹波电流 1.75A@ 120Hz,2.45A@ 10 kHz
工作寿命 3000h@ 105°C
长*宽*高 30mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

450MXG330MEFCSN30X40厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450MXG330MEFCSN30X40数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450MXG330MEFCSN30X40 450MXG330MEFCSN30X40数据手册

450MXG330MEFCSN30X40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7696 ¥ 74.1031
10+ $ 5.9758 ¥ 50.0103
50+ $ 4.9541 ¥ 41.46
100+ $ 4.6325 ¥ 38.768
500+ $ 4.0802 ¥ 34.1459
1000+ $ 3.9066 ¥ 32.6937
2500+ $ 3.7217 ¥ 31.1457
库存: 433
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.1
直接购买
加入购物车
