63YXJ100MT810X12.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 63V ±20% 10000h@ 105°C 304.5mA@ 120Hz,725mA@ 100kHz 插件,D10xL12.5mm 通孔安装 10mm*12.5mm*14mm
供应商型号: 63YXJ100MT810X12.5
供应商: 期货订购
标准整包数: 500

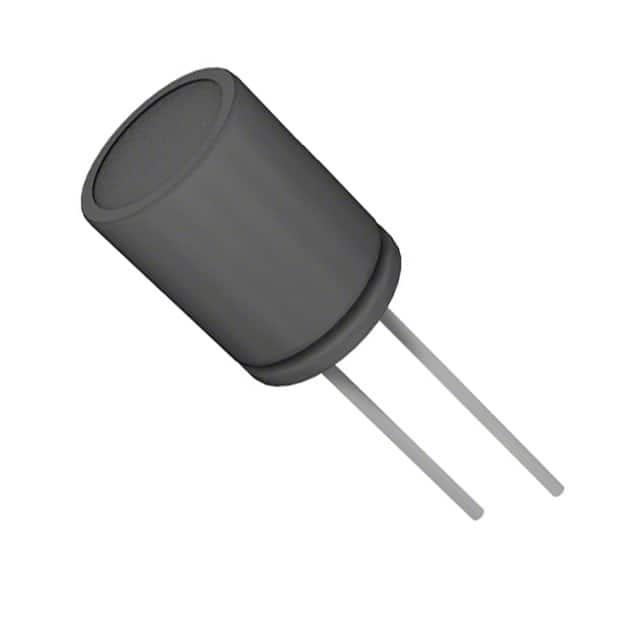

RUBYCON 铝电解电容 63YXJ100MT810X12.5

63YXJ100MT810X12.5概述

    # RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS YXJ 系列技术手册

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS YXJ 系列是专为高可靠性需求设计的电容器产品,广泛应用于消费电子、工业控制、汽车电子及通信设备等领域。本系列电容器具有小型化、长寿命、低阻抗等特点,满足多种苛刻的工作环境要求。
    产品类型
    - 主要为铝电解电容器。
    - 支持多种电容量和电压范围,适应广泛的电路设计需求。
    主要功能
    - 高频低阻抗,适用于滤波和能量存储。
    - 耐高温,保证在恶劣环境下的稳定性能。
    - 小型化设计,节省空间,适合紧凑型电路板布局。
    应用领域
    - 消费电子:音响设备、显示器、照明系统等。
    - 工业电子:电机驱动、变频器、电源管理模块等。
    - 汽车电子:车载娱乐系统、车身控制单元、发动机管理系统等。
    - 通信设备:网络设备、基站、无线通信模块等。

    技术参数


    以下为YXJ系列电容器的主要技术规格:
    | 参数 | 值 |

    | 温度范围 | -40℃至+105℃ |
    | 电压范围 | 6.3V 至 100V DC |
    | 容量范围 | 1μF 至 15000μF |
    | 容量误差 | ±20% |
    | 泄漏电流 | I = max(0.01CV, 3μA) |
    | 损耗因子 | tanδ ≤ 0.22 (20℃, 120Hz) |
    | 寿命 | 105℃下4000~10000小时 |
    特殊规格
    - 当电容量超过1000μF时,损耗因子每增加1000μF需加0.02。
    - 额定电压下的额定纹波电流能力见具体型号。

    产品特点和优势


    YXJ系列电容器以其独特的技术优势在市场上脱颖而出:
    1. 高可靠性:通过严格的质量控制和老化测试,确保长期运行的稳定性。
    2. 长寿命:在105℃条件下,使用寿命可达4000~10000小时。
    3. 环保合规:符合RoHS标准,无有害物质,安全环保。
    4. 宽泛的工作温度:适应-40℃至+105℃的极端环境条件。
    5. 高阻抗比:相较于普通电容器,具有更低的阻抗,适用于高频场合。

    应用案例和使用建议


    应用案例
    1. 消费电子:用于LED显示屏的电源滤波电路,可显著提高图像质量和显示效果。
    2. 工业控制:在变频器中作为输出滤波电容,减少输出纹波,保护下游设备。
    3. 汽车电子:用作引擎ECU的能量储存元件,在瞬态电流下提供快速响应。
    使用建议
    - 在选择电容器时,根据电路的具体需求匹配合适的容量和电压等级。
    - 确保安装位置通风良好,避免过热影响性能。
    - 对于大容量电容,需注意连接线的截面积,防止发热过大。

    兼容性和支持


    兼容性
    YXJ系列电容器易于与其他标准电子元件兼容,广泛应用于各类主板设计中。同时,厂商提供了详细的尺寸参考图,方便客户进行PCB布局。
    支持与维护
    厂家提供全面的技术支持,包括样品申请、设计咨询和技术培训。此外,还提供在线故障排查工具,帮助客户快速定位问题并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流过高 | 检查焊接质量,确保引脚完全接触 |
    | 电容值偏差过大 | 确认所选电容器型号符合设计要求 |
    | 工作温度超出范围 | 调整散热措施或更换更高温型号 |

    总结和推荐


    综上所述,YXJ系列电容器凭借其优异的性能指标、广泛的应用场景以及良好的客户支持服务,成为行业内备受推崇的产品之一。尤其在高频、高可靠性需求的应用场景中,该系列产品表现卓越。因此,我们强烈推荐此款电容器作为相关项目的首选方案。

63YXJ100MT810X12.5参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 304.5mA@ 120Hz,725mA@ 100kHz
长*宽*高 10mm*12.5mm*14mm
通用封装 插件,D10xL12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

63YXJ100MT810X12.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63YXJ100MT810X12.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63YXJ100MT810X12.5 63YXJ100MT810X12.5数据手册

63YXJ100MT810X12.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
