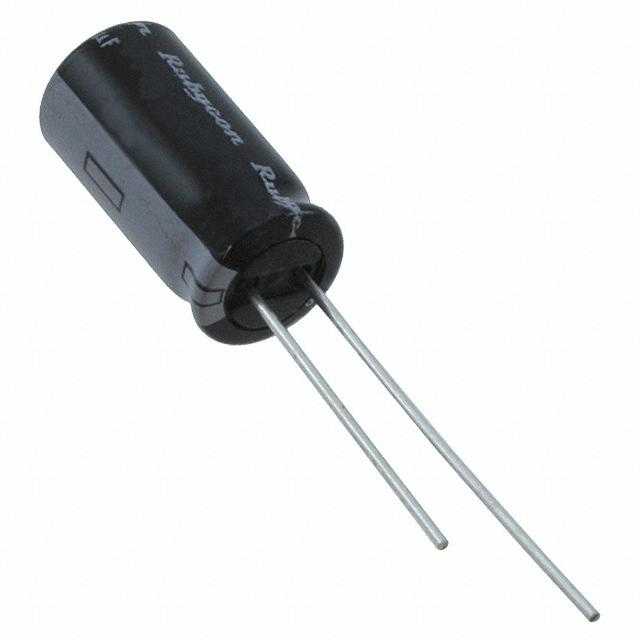

35ZLH270MEFCT78X16

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 270μF 35V ±20% 8000h@ 105°C 1.25A@ 100kHz,625mA@ 120Hz 通孔安装 17.5mm(高度)
供应商型号: REB-KEL22537
供应商: 海外现货
标准整包数: 1000
RUBYCON 铝电解电容 35ZLH270MEFCT78X16

35ZLH270MEFCT78X16概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 技术手册

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列是适用于多种高要求应用场合的电容器产品。这些电容器具有小型化、长寿命及低阻抗的特点,被广泛应用于工业自动化、电源管理、汽车电子和通信设备等领域。该系列产品以其卓越的电气特性和稳定的性能,确保在各种复杂环境下均能可靠工作。

    技术参数


    - 类别温度范围:-40°C 到 +105°C
    - 额定电压范围:6.3 Vdc 至 100 Vdc
    - 容差:±20%
    - 泄漏电流:最大为 0.01CV 或 3μA(取较大者),施加额定电压后 2 分钟内
    - 损耗因子:最大为 0.22(120Hz)
    - 耐久性:105°C 下 6000 至 10000 小时
    - 低温稳定性:初始值的 ±25% 内(6.3 Vdc 和 10 Vdc 下可放宽至 ±30%)
    - 阻抗比:不超过规定值的 200%
    具体规格如下:
    | 额定电压 (Vdc) | 容量 (μF) | 尺寸 (φD × L mm) | 20°C 时纹波电流 (mA) | 阻抗 (Ω MAX) |

    | 6.3 | 10 | 6.3 × 11 | 345 | 0.22 |
    | 10 | 16 | 8 × 11.5 | 540 | 0.094 |
    | 16 | 220 | 8 × 16 | 945 | 0.056 |
    | 25 | 330 | 10 × 12.5 | 1250 | 0.045 |

    产品特点和优势


    1. 高可靠性:-40°C 至 +105°C 的宽温度范围,确保在极端环境下的稳定性能。
    2. 长寿命:105°C 条件下,寿命可达 6000 至 10000 小时,适合长期运行。
    3. 低阻抗:提供低阻抗特性,适合高频率应用。
    4. 紧凑设计:具备多种尺寸选择,适应不同安装需求。

    应用案例和使用建议


    - 工业自动化:适用于电机驱动和控制电路,确保系统的稳定运行。
    - 电源管理:用于滤波和储能,提高电源转换效率。
    - 汽车电子:满足车载电子系统对高可靠性及稳定性要求。
    使用建议:
    - 确保连接稳固,避免过载。
    - 注意散热,防止高温环境下性能下降。
    - 使用前应检查电气参数以匹配具体应用需求。

    兼容性和支持


    - 兼容性:与大多数主流电子设备和电路板兼容。
    - 技术支持:提供详细的使用指南和技术支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题:电容器工作过程中发热严重。
    - 解决方案:检查连接是否牢固,确保良好的散热条件,必要时增加外部散热措施。
    - 问题:纹波电流超出允许范围。
    - 解决方案:确认电源供应符合规范,适当减小负载或选用更高容量型号。

    总结和推荐


    综上所述,RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列电容器凭借其高性能、高可靠性以及多样化的设计选择,在多个应用领域中表现出色。它不仅能够满足严苛的工业标准,还能为用户提供长久稳定的运行保障。因此,我们强烈推荐此系列产品,特别是对于需要高可靠性的场合。

35ZLH270MEFCT78X16参数

参数
电容值 270μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.25A@ 100kHz,625mA@ 120Hz
工作寿命 8000h@ 105°C
长*宽*高 17.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

35ZLH270MEFCT78X16厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35ZLH270MEFCT78X16数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35ZLH270MEFCT78X16 35ZLH270MEFCT78X16数据手册

35ZLH270MEFCT78X16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.091 ¥ 0.7978
2000+ $ 0.0886 ¥ 0.777
4000+ $ 0.087 ¥ 0.7631
8000+ $ 0.0787 ¥ 0.6898
12000+ $ 0.0744 ¥ 0.6526
库存: 14000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 797.8
