25PX33MEFC5X11

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 33μF 25V ±20% 1000h@ 105°C 103.5mA@ 10kHz,69mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 2346575
供应商: 海外现货
标准整包数: 5

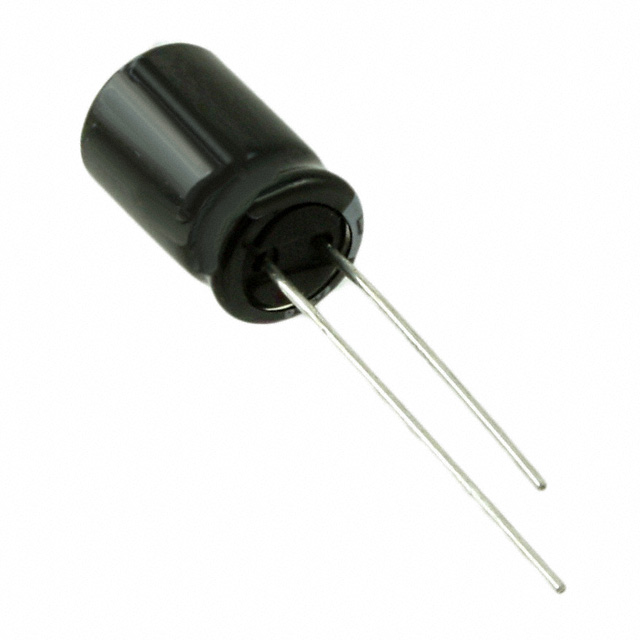

RUBYCON 铝电解电容 25PX33MEFC5X11

25PX33MEFC5X11概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于各种电子产品中。它们的主要功能是储存电荷并在需要时释放电能,特别适用于直流电源滤波、信号耦合和交流旁路等领域。这种电容器由于其大容量、低成本和良好的频率响应特性,在众多领域得到广泛应用。

    2. 技术参数


    - 工作温度范围:-25℃ 至 +105℃
    - 额定电压范围:450Vdc,6.3~100Vdc,160~400Vdc
    - 损失角的正切值(tanδ):
    - 额定电压≤100Vdc时:tanδ ≤ 0.20
    - 额定电压>100Vdc时:tanδ ≤ 0.25
    - 漏电流:
    - 在1分钟内:I = 0.1CV + 40μA
    - 在5分钟内:I = 0.03CV + 15μA
    - 额定电容及容许误差:电容范围从0.47μF到33000μF,容许误差为±20%(20℃,120Hz)
    - 阻抗比(Z):
    - -40℃时:Z(-40℃)/Z(20℃)
    - -25℃时:Z(-25℃)/Z(20℃)


    3. 产品特点和优势


    - 高可靠性:可在极端温度环境下稳定工作,提供宽广的工作温度范围。
    - 高性能:低损失角(tanδ),减少能量损耗。
    - 大容量范围:从0.47μF到33000μF,适合多种应用场景。
    - 长寿命:经过1000~2000小时负载寿命测试,确保长期稳定性。

    4. 应用案例和使用建议


    - 应用场景:铝电解电容器常用于直流电源滤波、音频系统耦合和旁路电路中。它们也适用于电机启动电路和电磁干扰抑制。
    - 使用建议:
    - 选择适当的额定电压和电容值以适应特定的应用需求。
    - 注意保持电容器周围环境温度在推荐范围内,避免过热导致性能下降。
    - 定期检查和更换老旧电容器,确保系统稳定运行。

    5. 兼容性和支持


    - 兼容性:适用于各种电子设备和电路板,但需根据具体应用需求选择合适的型号。
    - 支持和服务:制造商提供详尽的技术文档和在线技术支持,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电容器工作时发热严重。
    - 解决方案:检查工作电压是否超过额定值,调整电路设计以降低热耗。
    - 问题2:电容器漏电流过大。
    - 解决方案:检查电容器是否存在老化或损坏现象,必要时更换新的电容器。

    7. 总结和推荐


    铝电解电容器凭借其广泛的适用性、可靠性和经济性,在众多电子设备中占据重要地位。无论是在家用电器还是工业控制设备中,这款电容器都能提供出色的性能。鉴于其卓越的功能和可靠性,强烈推荐使用铝电解电容器来满足您的电子设备需求。

25PX33MEFC5X11参数

参数
电容值 33μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 103.5mA@ 10kHz,69mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

25PX33MEFC5X11厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

25PX33MEFC5X11数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 25PX33MEFC5X11 25PX33MEFC5X11数据手册

25PX33MEFC5X11封装设计

查看详情并下载
Symbol
Footprint
3D Model
