63RX30100M10X16

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 63V ±20% 2000h@ 130°C 315mA@ 120Hz,450mA@ 100kHz 通孔安装 10mm*16mm*18mm
供应商型号: 63RX30100M10X16
供应商: 云汉优选
标准整包数: 200

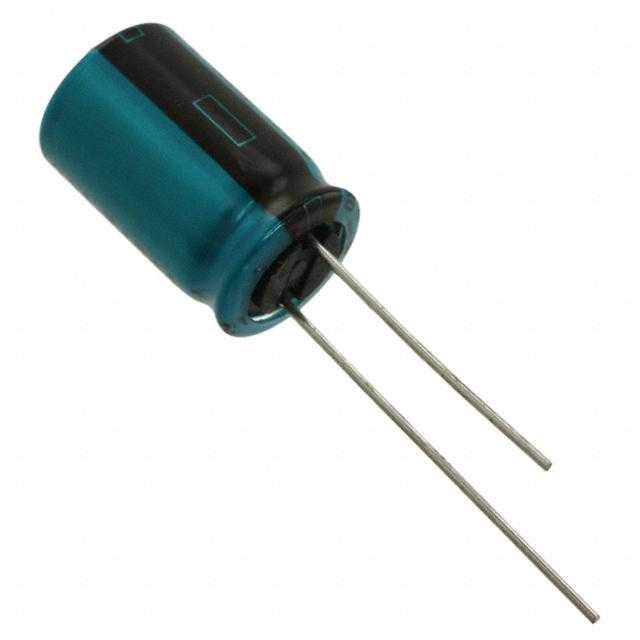

RUBYCON 铝电解电容 63RX30100M10X16

63RX30100M10X16概述

    电子元器件产品技术手册:径向引线铝电解电容器 RX30 系列

    产品简介


    RX30系列是径向引线铝电解电容器,广泛应用于汽车、LED照明以及其他需要高可靠性和稳定性的电子产品中。这种电容器具有高容量和低阻抗特性,能够满足多种复杂应用需求。

    技术参数


    - 尺寸范围:直径6.3mm至直径25mm,长度11.5mm至40mm。
    - 额定电压范围:10Vdc至400Vdc。
    - 电容值范围:4.7μF至4700μF。
    - 温度范围:-40℃至+130℃。
    - 漏电流:根据公式 \( I = \max(0.01CV, 3\mu A) \),初始值为0.01CV或3μA中的较大者。
    - 损耗因子(tanδ):在20℃下,120Hz时不超过0.20。
    - 阻抗比:在-25℃下的阻抗比与20℃下的阻抗比相比不超过特定值。
    - 使用寿命:在130℃条件下,施加额定纹波电流,使用寿命为1000至4000小时。
    - 稳定性:容量变化不超过初始值的±20%。
    - 认证:符合AEC-Q200标准,适用于汽车和LED照明应用。

    产品特点和优势


    - 高可靠性:能够承受极端工作环境,提供长期稳定的性能。
    - 宽电压范围:10Vdc至400Vdc的额定电压范围,适合各种不同应用场景。
    - 大容量:电容值从4.7μF到4700μF,适应多种高容量需求。
    - 低损耗:低损耗因子确保高效能。
    - 兼容性强:通过AEC-Q200认证,确保在汽车和LED照明应用中的优异表现。

    应用案例和使用建议


    - 应用案例:在汽车音响系统、LED路灯、电动工具等场合均有广泛应用。
    - 使用建议:
    - 在使用过程中,应根据具体应用场景选择合适的额定电压和电容值。
    - 确保电容器的工作温度不超过其最大限制。
    - 注意散热设计,避免过热影响使用寿命。

    兼容性和支持


    - 兼容性:适用于多种电路板设计,可与多种型号的印刷电路板和其他电子元器件配合使用。
    - 支持:厂家提供详尽的技术支持文档和售后服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:电容器漏电流过大。
    - 解决方案:检查电路板设计是否合理,确保电容器与负载匹配。
    2. 问题:电容器容量变化超出预期。
    - 解决方案:确认工作温度和电压是否超出规定范围,适当调整。
    3. 问题:电容器寿命较短。
    - 解决方案:检查工作环境是否过于恶劣,如温度过高或电压波动过大,需进行环境改善。

    总结和推荐


    综上所述,RX30系列铝电解电容器凭借其宽电压范围、高容量、低损耗和优异的可靠性,成为各类高性能电子产品的理想选择。它不仅能满足汽车和LED照明的严格要求,还适用于其他多种场合。建议在选购和使用时注意其工作条件和环境因素,以充分发挥其性能优势。总体来说,我们强烈推荐使用RX30系列铝电解电容器。

63RX30100M10X16参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 130°C
纹波电流 315mA@ 120Hz,450mA@ 100kHz
长*宽*高 10mm*16mm*18mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

63RX30100M10X16厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63RX30100M10X16数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63RX30100M10X16 63RX30100M10X16数据手册

63RX30100M10X16封装设计

查看详情并下载
Symbol
Footprint
3D Model
