16TLV1500M12.5X13.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1.5mF 16V ±20% 5000h@ 105°C 1.1A@ 100 kHz,660mA@ 120Hz 贴片安装 13mm*13mm*14mm
供应商型号: 16TLV1500M12.5X13.5
供应商: Master
标准整包数: 25

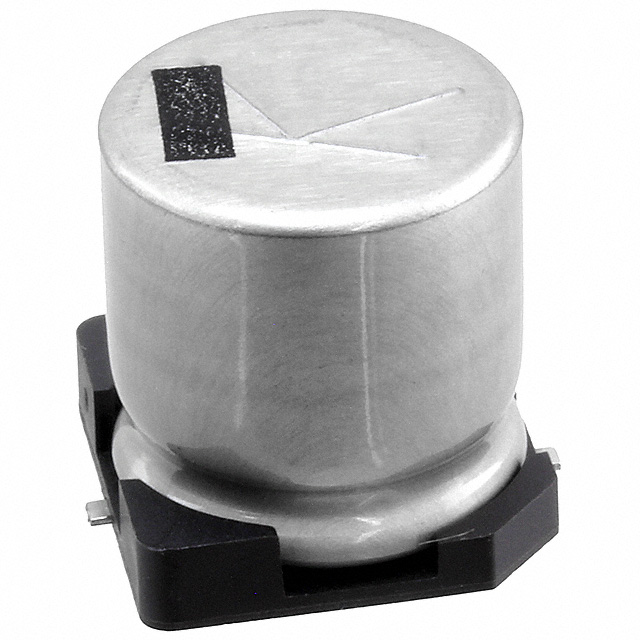

RUBYCON 铝电解电容 16TLV1500M12.5X13.5

16TLV1500M12.5X13.5概述

    # Rubycon Corporation: Chip Aluminum Electrolytic Capacitors TLV

    产品简介


    Rubycon Corporation推出的Chip Aluminum Electrolytic Capacitors TLV系列是专为表面贴装设计的小型铝电解电容器。其具备低阻抗、宽温度范围、长寿命等特点,广泛应用于汽车电子、工业控制、消费电子等多个领域。TLV系列符合AEC-Q200标准并完全满足RoHS环保要求,确保在严苛的应用环境中稳定运行。

    技术参数


    基本特性:
    - 温度范围:-55℃至+105℃
    - 额定电压范围:6.3VDC至100VDC
    - 容值范围:22μF至4700μF
    - 容值精度:±20%(20℃,120Hz)
    性能参数:
    - 泄漏电流:I = max{0.01CV, 3μA},其中C为电容量(μF),V为额定电压(VDC)
    - 损耗因子(tanδ):最大值为0.26(6.3VDC),随电容量增大而降低
    - 耐久性(寿命):在105℃条件下,电容器能够持续运行2000至5000小时,具体视额定电压而定
    - 阻抗比:在低温下保持较高阻抗比(如-25℃时为2倍,-55℃时为4倍,基于20℃的参考值)
    尺寸及规格:
    - 标准尺寸:φD × L(毫米)
    - 额定纹波电流:根据电容大小和频率变化而定
    - 最大额定阻抗:在20℃、100kHz下测量的最大阻抗值

    产品特点和优势


    独特功能:
    1. 低阻抗设计:在高频环境下表现出色,适合对稳定性要求较高的电路设计。
    2. 长寿命保障:在高工作温度和大电流通量下仍能提供超过2000小时的工作寿命。
    3. 兼容性强:支持多种封装尺寸,方便客户根据需求选择。
    市场竞争力:
    - 可靠性高:通过AEC-Q200认证,适用于汽车级和工业级应用。
    - 环保合规:完全符合RoHS指令,减少环境污染。
    - 优异性价比:在保证性能的同时,提供极具竞争力的价格。

    应用案例和使用建议


    典型应用场景:
    - 汽车电子:用于引擎控制单元(ECU)、安全气囊系统、LED驱动等模块。
    - 工业设备:电源转换器、变频器、逆变器等需要稳定储能和滤波的场合。
    - 消费电子产品:如手机充电器、音频设备、LCD显示器等。
    使用建议:
    1. 电路布局优化:为了减少寄生效应,建议将电容器尽量靠近负载放置。
    2. 温控措施:对于长时间运行于高温环境下的设备,可加装散热片以延长使用寿命。
    3. 搭配其他元件:与陶瓷电容并联使用可有效提高高频响应能力。

    兼容性和支持


    兼容性:
    TLV系列芯片铝电解电容器可与其他同类产品互换使用,无需大幅改动电路板设计即可实现替换升级。
    支持服务:
    - 提供详尽的技术文档和技术支持。
    - 提供样品测试及批量定制服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流过大 | 检查电路是否存在短路情况;更换为更高容值型号 |
    | 阻抗偏高 | 检查工作温度是否超出额定范围;考虑降额使用 |
    | 寿命不足 | 检查工作电压是否超过规定值;适当降低纹波电流 |

    总结和推荐


    综合评估:
    Rubycon Corporation的Chip Aluminum Electrolytic Capacitors TLV系列是一款高性能、高可靠性的电容器产品,具备低阻抗、长寿命和广泛的工作温度范围等显著优点。它不仅满足汽车电子和工业应用的严格要求,还通过了RoHS认证,成为环保型电子元件的典范。
    推荐结论:
    我们强烈推荐TLV系列电容器用于需要高效能和高可靠性的电子设计项目中。无论是工业控制还是消费电子领域,这款产品都能带来卓越的性能表现和成本效益。
    如需进一步技术支持或样品申请,请联系Rubycon Corporation客户服务部门。

16TLV1500M12.5X13.5参数

参数
电容值 1.5mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.1A@ 100 kHz,660mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 13mm*13mm*14mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

16TLV1500M12.5X13.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

16TLV1500M12.5X13.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 16TLV1500M12.5X13.5 16TLV1500M12.5X13.5数据手册
