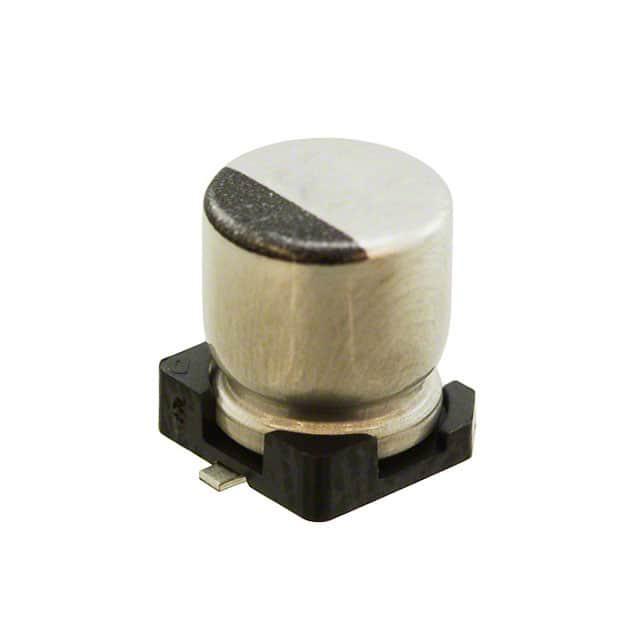

16TZV100M6.3X6.1

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 16V ±20% 2000h@ 105°C 125mA@ 120Hz,250mA@ 100kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: 31M-16TZV100M6.3X6.1
供应商: 云汉优选
标准整包数: 5
RUBYCON 铝电解电容 16TZV100M6.3X6.1

16TZV100M6.3X6.1概述

    # CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 技术手册

    产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列电容器是专为高可靠性应用设计的铝电解电容器。它具备宽泛的工作温度范围,能承受较高的额定电压,并具有优异的漏电流特性和低损耗因子(tanδ)。该系列产品主要应用于汽车电子、工业控制、通信设备及消费电子产品等领域。

    技术参数


    - 类别:铝电解电容器
    - 温度范围:-55℃至+105℃
    - 额定电压范围:6.3Vdc至50Vdc
    - 容差:±20%(在20℃,120Hz下测量)
    - 最大漏电流:I = max(0.01CV 或 3μA),在施加额定电压2分钟后测量
    - 损耗因子(tanδ):最大值见下表
    - 寿命:在105℃下以额定纹波电流连续运行2000小时后符合要求
    - 低阻抗比(Z(T)):见下表
    - 耐久性:满足AEC-Q200标准
    | 额定电压 (Vdc) | tanδ |

    | 6.3 | 0.26 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |

    产品特点和优势


    - 宽温范围:能够适应从-55℃到+105℃的极端温度条件,确保在恶劣环境中稳定运行。
    - 高可靠性:满足AEC-Q200标准,适合用于车载电子设备和其他需要高可靠性的场合。
    - 低阻抗:低损耗因子和低阻抗特性使其适用于高频应用,如电源管理和滤波电路。
    - 高耐久性:在105℃下运行2000小时后仍能保持高性能。
    - RoHS合规:无铅制造,符合环保要求。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于发动机管理系统、车身控制系统等,这些系统需要在极端温度条件下稳定运行。
    - 工业控制:广泛应用于工业自动化设备、PLC控制系统,提供可靠的电力存储和滤波功能。
    - 通信设备:用于交换机、路由器等网络设备,确保电源系统的稳定性和可靠性。
    使用建议
    - 散热管理:在高功率应用中,注意散热管理,避免过热导致电容器失效。
    - 纹波电流管理:在选择电容器时,考虑实际纹波电流需求,确保选型正确。
    - 并联使用:在大电流应用中,可考虑将多个电容器并联使用,以提高整体稳定性。

    兼容性和支持


    - 兼容性:该产品可与多种电路板和电子设备兼容,适用于广泛的行业应用。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    问题1:电容器出现漏电流增加
    解决方案:检查电容器工作温度是否超出正常范围,确认是否有过载情况。必要时更换电容器。
    问题2:电容器失效
    解决方案:检查电容器是否受到物理损坏或腐蚀。确保电容器安装正确,避免反向接线。
    问题3:电容器纹波电流超出预期
    解决方案:重新评估实际应用中的纹波电流需求,选择合适的电容器型号。考虑并联多个电容器以分担电流负载。

    总结和推荐


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列电容器以其出色的温度稳定性、高可靠性及优良的电气特性,成为众多高要求应用的理想选择。其独特的设计和卓越的性能使其在市场上具有显著的竞争优势。无论是汽车电子还是工业控制领域,都推荐使用该系列电容器以确保设备的稳定运行和长久使用寿命。
    综合以上分析,强烈推荐使用CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列电容器,相信它能为您的项目带来卓越的性能和可靠的服务。

16TZV100M6.3X6.1参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 125mA@ 120Hz,250mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

16TZV100M6.3X6.1厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

16TZV100M6.3X6.1数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 16TZV100M6.3X6.1 16TZV100M6.3X6.1数据手册

16TZV100M6.3X6.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
