50RX30330M12.5X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 330μF 50V ±20% 4000h@ 130°C 1A@ 100kHz,700mA@ 120Hz 插件,D12.5xL20mm 通孔安装 12.5mm*20mm*22mm
供应商型号: 50RX30330M12.5X20
供应商: 期货订购
标准整包数: 1000

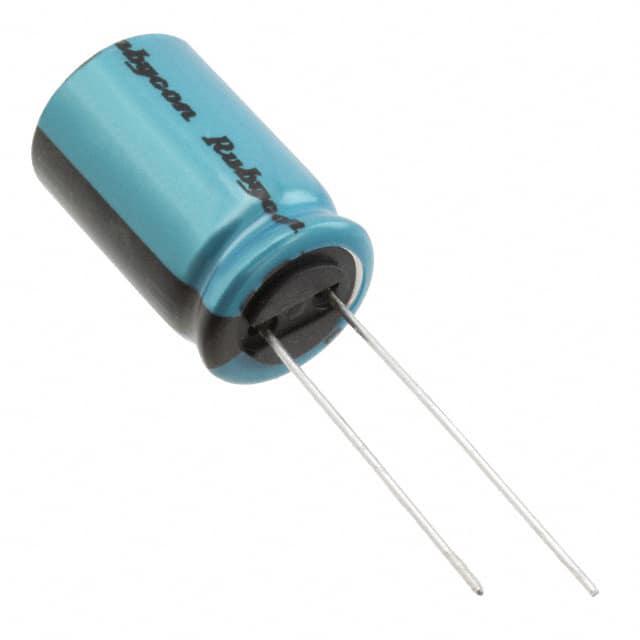

RUBYCON 铝电解电容 50RX30330M12.5X20

50RX30330M12.5X20概述

    RX30系列径向引线铝电解电容器技术手册

    1. 产品简介


    RX30系列是径向引线铝电解电容器的一种高端产品,广泛应用于汽车和LED照明等领域。这些电容器采用先进的设计和制造工艺,能够满足严格的工业标准如AEC-Q200。该系列产品具有高容量、低阻抗和长寿命的特点,非常适合用于高压、大电流和高频率的电路环境中。
    - 产品类型: 径向引线铝电解电容器
    - 主要功能: 稳定电压、滤波、储能等
    - 应用领域: 汽车电子、LED驱动电源、开关电源、变频器等

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40℃至+130℃,可选-25℃至+130℃ |
    | 额定电压范围 | 10VDC至100VDC,另可选200VDC和400VDC |
    | 容量范围 | 10μF至4700μF |
    | 容量公差 | ±20%(室温下,120Hz时) |
    | 泄漏电流 | I = 0.01CV 或 3μA中较大值(施加额定电压后2分钟) |
    | 损耗因子(Dissipation Factor) | ≤0.20(室温下,120Hz时) |
    | 阻抗比(Impedance Ratio) | -40℃下:Z(-40℃)/ Z(20℃)≤6;-25℃下:Z(-25℃)/ Z(20℃)≤3 |
    | 额定纹波电流(130℃) | 最高达360mA RMS(100kHz条件下) |
    | 使用寿命 | 在130℃下负载寿命可达1000至4000小时 |

    3. 产品特点和优势


    - 高性能: RX30系列电容器具有出色的纹波电流承受能力和极低的等效串联电阻(ESR),保证了在高频和高温条件下的稳定性。
    - 高可靠性: 符合AEC-Q200标准,确保其在极端环境下的可靠性和耐用性。
    - 宽工作温度范围: 可在-40℃至+130℃范围内稳定运行,适用于恶劣的工作环境。
    - 多样化选择: 提供多种容量、尺寸和电压等级组合,以满足不同应用场景的需求。

    4. 应用案例和使用建议


    应用案例
    1. 汽车电子: RX30系列电容器被广泛用于车载音响系统、车身控制模块及LED头灯驱动中。
    2. LED照明: 用于LED驱动电路中的储能和滤波,保障输出电压的稳定性。
    使用建议
    - 在高电流环境下,优先选择额定纹波电流较大的型号,以提高整体系统的稳定性和寿命。
    - 在低温环境中使用时,应考虑增加额外的加热装置,以防止过低的温度影响电容性能。

    5. 兼容性和支持


    - 兼容性: RX30系列电容器与其他主流品牌的同类产品具有良好的互换性,便于系统升级和替换。
    - 支持: 厂商提供详尽的技术文档、样品测试服务以及售后技术支持,确保客户能快速解决问题并实现高效应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流偏大 | 确保焊接质量良好,避免焊点虚焊或短路 |
    | 纹波电流过高导致发热严重 | 更换更高额定纹波电流的电容器 |
    | 在高温环境下性能下降 | 选择更高工作温度范围的型号,同时改善散热措施 |

    7. 总结和推荐


    综上所述,RX30系列径向引线铝电解电容器凭借其卓越的性能、高可靠性和广泛的适用性,在汽车和LED照明领域表现出色。它不仅能够满足严格的工业标准,还能为设计工程师提供极大的灵活性和便利性。因此,对于需要高性能电容的应用场合,RX30系列电容器是非常值得推荐的产品。

50RX30330M12.5X20参数

参数
电容值 330μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1A@ 100kHz,700mA@ 120Hz
工作寿命 4000h@ 130°C
长*宽*高 12.5mm*20mm*22mm
通用封装 插件,D12.5xL20mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

50RX30330M12.5X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50RX30330M12.5X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50RX30330M12.5X20 50RX30330M12.5X20数据手册

50RX30330M12.5X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.1461
10000+ ¥ 1.1118
库存: 1000000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1146.1
直接购买
加入购物车
