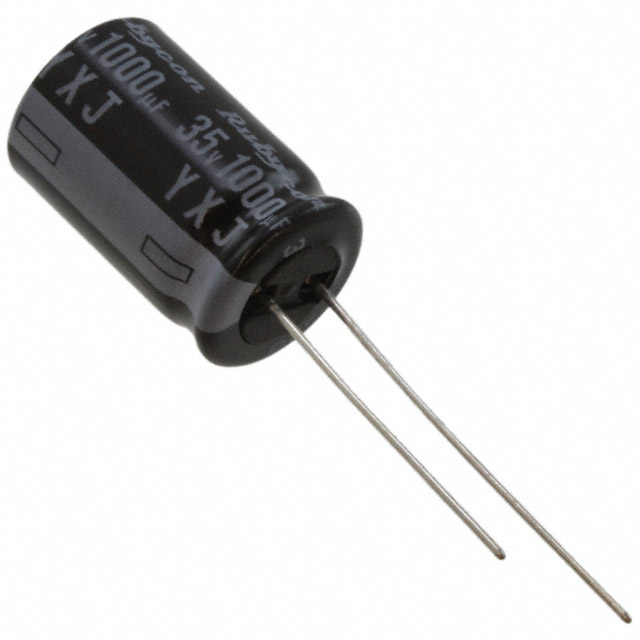

35YXJ1000M12.5X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1mF 35V ±20% 10000h@ 105°C 1.425A@ 120Hz,1.9A@ 100 kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 31M-35YXJ1000M12.5X20
供应商: 云汉优选
标准整包数: 5
RUBYCON 铝电解电容 35YXJ1000M12.5X20

35YXJ1000M12.5X20概述

    # 铝电解电容器 YXJ 系列技术手册

    产品简介


    铝电解电容器 YXJ 系列是一种多用途、高性能的电容产品。它采用了先进的制造工艺和设计,具有出色的稳定性和可靠性,广泛应用于工业控制、通信设备、消费电子等多个领域。YXJ 系列电容器以其高容量、低阻抗、长寿命等特点,在电力电子设备、电源模块、高频滤波器等应用中表现出色。

    技术参数


    规格参数
    - 额定电压范围:6.3Vdc 至 100Vdc
    - 工作温度范围:-40℃ 至 +105℃
    - 电容值范围:5μF 至 15000μF
    - 容差:±20%
    - 漏电流:最大值为 I = 0.01CV 或 3μA 中较大的一个值(在2分钟后)
    - 损耗因子(tanδ):额定电压下的最大值为0.22
    特性
    - 额定电压:6.3V 至 100V
    - 额定电流:不同规格的电容器有不同的额定电流值,具体数值详见技术手册表格部分
    - 尺寸:多种规格可选,具体尺寸参见技术手册表格部分
    - 使用寿命:在105℃条件下,使用寿命达到4000至10000小时
    性能参数
    - 阻抗:在20℃和-10℃下的最大阻抗值参见技术手册表格部分
    - 容量变化:在初始值的±25%范围内
    - 漏电流:随电容值和额定电压变化而变化

    产品特点和优势


    1. 高容量:可以提供广泛的电容值范围,从5μF到15000μF,适用于各种应用需求。
    2. 长寿命:在105℃下,额定负载下的使用寿命可达4000至10000小时。
    3. 宽温范围:可在-40℃至+105℃的工作温度范围内保持稳定的性能。
    4. RoHS合规:符合环保要求,无有害物质,适合环保应用。

    应用案例和使用建议


    应用案例
    - 工业控制:用于电机驱动电路中的滤波和储能。
    - 通信设备:在电源转换模块中提供稳定供电,以保证设备的正常运行。
    - 消费电子:用于音频设备中的耦合和旁路应用。
    使用建议
    - 在选择电容器时,根据实际应用需求选择合适的电容值和额定电压。
    - 在安装时注意散热问题,特别是在高温环境下使用时,确保良好的散热条件。
    - 在大功率应用中,考虑增加多个电容器并联使用,以提高整体稳定性。

    兼容性和支持


    YXJ 系列电容器设计紧凑,易于安装。对于相同系列的不同规格,可以方便地替换使用。制造商提供详尽的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    问题一:电容器寿命短
    解决方案:检查工作环境是否满足规定的温度范围。如温度过高,采取适当的散热措施;同时确认工作电压是否超过额定值。
    问题二:电容值变化大
    解决方案:检查是否处于极端工作条件下(高温、高压)。如果出现这种情况,需及时更换电容器。
    问题三:漏电流异常
    解决方案:重新测量漏电流,检查是否存在接线错误或外部干扰。若仍存在问题,则需要更换新的电容器。

    总结和推荐


    总体而言,铝电解电容器 YXJ 系列具有出色的功能特性和可靠性,适用于各种复杂的应用环境。其广泛的应用范围、高容量、长寿命以及卓越的温度适应性使其在市场上具有较强的竞争力。强烈推荐在对电容器性能要求较高的场合使用。
    通过以上详细的技术参数和实际应用分析,可以看出铝电解电容器 YXJ 系列是值得信赖的产品。如果您在选择电容器时有任何疑问或需要进一步的帮助,欢迎随时联系我们的技术支持团队。

35YXJ1000M12.5X20参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.425A@ 120Hz,1.9A@ 100 kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

35YXJ1000M12.5X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

35YXJ1000M12.5X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 35YXJ1000M12.5X20 35YXJ1000M12.5X20数据手册

35YXJ1000M12.5X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5421
50+ ¥ 1.1788
150+ ¥ 0.9597
500+ ¥ 0.8369
2500+ ¥ 0.7845
5000+ ¥ 0.7622
库存: 25435
起订量: 5 增量: 200
交货地:
最小起订量为:5
合计: ¥ 7.71
