400WXA22MEFC16X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 22μF 400V ±20% 2000h@ 105°C 187mA@ 120Hz,280.5mA@ 10kHz 通孔安装 16mm(长度)*22mm(高度)
供应商型号: 1189-400WXA22MEFC16X20-ND
供应商: Digi-Key
标准整包数: 1

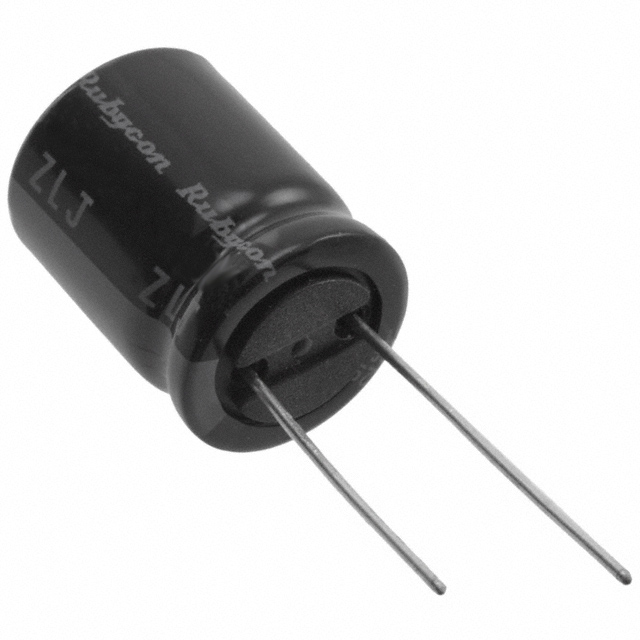

RUBYCON 铝电解电容 400WXA22MEFC16X20

400WXA22MEFC16X20概述

    电子元器件技术手册:铝电解电容器

    产品简介


    本文介绍的是铝电解电容器(Radial Lead Aluminum Electrolytic Capacitors),型号为WXA系列。这类电容器主要用于交流和直流电路中,广泛应用于消费电子、工业控制、汽车电子和通信设备等领域。WXA系列电容器具备高耐压和稳定的电容值,适用于需要可靠性和长期稳定性的应用场合。

    技术参数


    - 温度范围: -40℃ 至 +105℃
    - 额定电压范围:
    - 6.3Vdc 到 50Vdc
    - 160Vdc 到 450Vdc
    - 电容值范围:
    - 小于等于1000μF
    - 大于1000μF,每增加1000μF,tanδ增加0.02
    - 损耗角正切 (tanδ):
    - 6.3Vdc: 0.26
    - 10Vdc: 0.20
    - 16Vdc: 0.18
    - 25Vdc: 0.14
    - 35Vdc: 0.12
    - 50Vdc: 0.20
    - 最大额定电压下的漏电流:
    - \( I = 0.01 \cdot C \text{ 或 } 3\mu A \text{ 取较大值} \)
    - 高频特性:
    - 频率为60Hz (或50Hz): 0.65
    - 频率为120Hz: 1.00
    - 频率为500Hz: 1.20
    - 频率为1kHz: 1.30
    - 频率为10kHz及以上: 1.50

    产品特点和优势


    WXA系列铝电解电容器具有以下显著特点和优势:
    - 宽温度范围: 适应极端环境条件,特别适合高湿度和高温的应用场合。
    - 高耐压: 最高达450Vdc,确保长期稳定性和可靠性。
    - 低损耗角正切: 优秀的介电损耗性能,减少了能量损失。
    - 负载寿命: 在105℃环境下可承受2000小时的额定电压和纹波电流叠加的考验。
    - AEC-Q200认证: 符合严格的汽车电子标准,提高了在车用领域的适用性。

    应用案例和使用建议


    应用案例
    - 电源滤波: 用于开关电源中的输入和输出滤波,提高电源的稳定性和效率。
    - 直流母线滤波: 在变频器和逆变器中,用于稳定直流母线电压,减少电压波动。
    - 信号耦合: 在音频设备和通讯系统中,用于信号的耦合和解耦。
    使用建议
    - 散热管理: 在高温环境中使用时,需注意散热以延长使用寿命。
    - 电容值选择: 根据应用需求选择合适的电容值和额定电压,避免过压或过流导致损坏。
    - 纹波电流: 考虑电容器的最大允许纹波电流,选择合适型号,确保安全运行。

    兼容性和支持


    WXA系列电容器与其他电子元器件有良好的兼容性,适用于多种电路设计。制造商提供全面的技术支持,包括安装指导、应用建议和售后服务,确保客户能够充分利用产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致故障 | 检查散热措施,增加散热片或风扇。 |
    | 漏电流过大 | 检查电路是否有过流现象,确认额定电压是否合适。 |
    | 电容值变化过大 | 更换电容值接近的电容器,检查电路是否过度震荡。 |

    总结和推荐


    WXA系列铝电解电容器凭借其出色的耐压、温度适应性和可靠性,在各种严苛环境中表现出色。其在电源管理、信号处理等方面的应用效果显著。对于需要高度可靠和稳定的电路设计,我们强烈推荐使用WXA系列电容器。通过充分考虑电容的选择和散热措施,可以最大程度发挥其优异性能。

400WXA22MEFC16X20参数

参数
电容值 22μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 187mA@ 120Hz,280.5mA@ 10kHz
长*宽*高 16mm(长度)*22mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

400WXA22MEFC16X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

400WXA22MEFC16X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 400WXA22MEFC16X20 400WXA22MEFC16X20数据手册

400WXA22MEFC16X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.254 ¥ 19.0463
10+ $ 1.3333 ¥ 11.2662
100+ $ 0.9472 ¥ 8.0041
600+ $ 0.7738 ¥ 6.5389
1200+ $ 0.7261 ¥ 6.1352
3000+ $ 0.6751 ¥ 5.7045
5400+ $ 0.6484 ¥ 5.4791
库存: 587
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.04
