25TLV220M8X10.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 25V ±20% 5000h@ 105°C 360mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: ET-1831295
供应商: 海外现货
标准整包数: 5

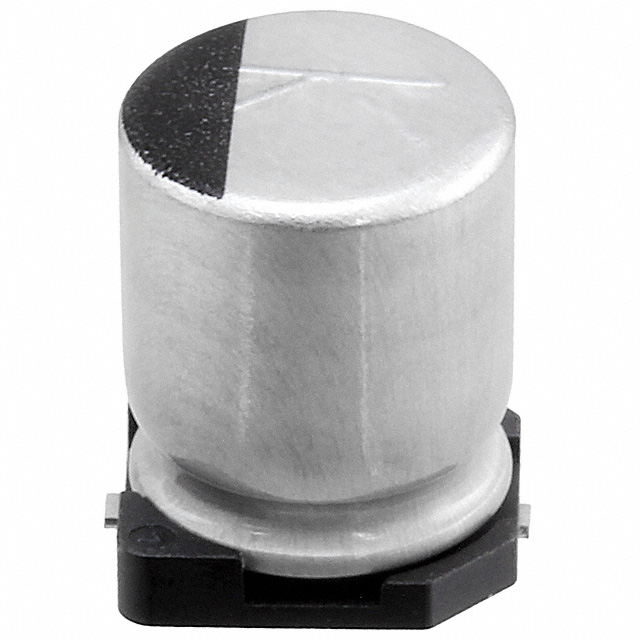

RUBYCON 铝电解电容 25TLV220M8X10.5

25TLV220M8X10.5概述

    Rubycon Corporation:TLV系列铝电解电容器

    产品简介


    Rubycon Corporation最新推出的TLV系列芯片式铝电解电容器,是一种具备低阻抗特性的表面贴装型产品。本系列产品不仅符合AEC-Q200标准和RoHS指令,还拥有出色的使用寿命,在105℃环境下可达2000至5000小时。TLV系列电容器广泛应用于消费电子、汽车电子、通信设备及工业控制等领域。

    技术参数


    以下是TLV系列铝电解电容器的主要技术规格:
    | 参数 | 规格 |

    | 温度范围 | -55°C到+105°C |
    | 额定电压范围 | 6.3Vdc到100Vdc |
    | 电容容差 | ±20%(20°C, 120Hz) |
    | 泄漏电流 | 0.01CV 或3μA,以较大者为准 |
    | 损耗角正切(Dissipation Factor, tanδ) | 20°C时0.08至0.26,随温度变化而变化 |
    | 使用寿命 | 在105℃条件下使用指定时间后,电容量变化不超过初始值的±30%;在额定电压下,最大损耗角正切为指定值的200% |
    此外,不同尺寸和额定电压下的电容器具有不同的纹波电流和阻抗特性,这些参数在特定频率下的系数也有所不同。

    产品特点和优势


    TLV系列铝电解电容器的最大特点是低阻抗设计,这使得它们在高频电路中表现出色,可以有效降低电路的能耗并提高效率。此外,其良好的热稳定性、宽广的工作温度范围和较长的使用寿命使其适用于各种严苛的工作环境。特别值得注意的是,它通过了AEC-Q200标准认证,确保了其在汽车电子领域的可靠性和安全性。

    应用案例和使用建议


    TLV系列铝电解电容器因其卓越的性能被广泛应用于多种设备中,例如电源管理模块、LED驱动器、变频器等。在这些应用场景中,设计师应考虑电容器的额定电压和电容值是否满足实际需求,并合理安排散热措施以确保长期稳定运行。

    兼容性和支持


    根据技术手册,TLV系列铝电解电容器设计用于与广泛的电子产品兼容。厂商提供了详尽的技术支持文档,包括安装指南和常见问题解答,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    1. 问题:如何确定合适的电容器型号?
    - 解决方案:根据具体的应用场景和要求,参考电容器的数据表,选择合适的额定电压和电容值。
    2. 问题:如何处理高温环境下电容器的热稳定性问题?
    - 解决方案:设计合理的散热结构,如使用散热片或增加散热空间,确保电容器在允许的温度范围内工作。
    3. 问题:如果出现泄漏电流超标的情况怎么办?
    - 解决方案:检查电路是否存在短路或其他可能导致泄漏电流增加的因素,并及时排除故障。

    总结和推荐


    总体而言,Rubycon Corporation的TLV系列铝电解电容器凭借其出色的低阻抗特性、稳定的性能表现和良好的适用性,成为了市场上的热门产品。其广泛的应用领域和优越的电气特性使其在众多同类产品中脱颖而出,非常值得推荐使用。对于需要高性能、高可靠性电容器的工程项目来说,TLV系列无疑是一个理想的选择。

25TLV220M8X10.5参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 360mA@ 120Hz,600mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

25TLV220M8X10.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

25TLV220M8X10.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 25TLV220M8X10.5 25TLV220M8X10.5数据手册

25TLV220M8X10.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
