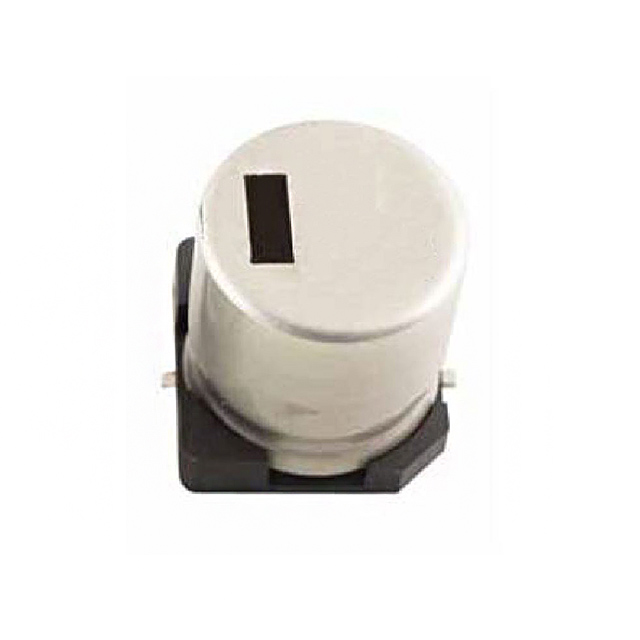

50TRV1000M16X21.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 1mF 50V ±20% 10000h@ 105°C 1.6A@ 100 kHz,960mA@ 120Hz 贴片安装 17mm*17mm*22mm
供应商型号: 2535809
供应商: 海外现货
标准整包数: 1
RUBYCON 铝电解电容 50TRV1000M16X21.5

50TRV1000M16X21.5概述

    # CHIP ALUMINUM ELECTROLYTIC CAPACITORS TRV 系列技术手册

    产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TRV系列是一种广泛应用于各种电路中的铝电解电容器。该系列电容器以其高稳定性和可靠性著称,适用于工业控制、通信设备、汽车电子、消费电子产品等多个领域。其主要功能在于平滑滤波、耦合隔离及储能,适用于不同频率下的各种电路需求。

    技术参数


    - 工作温度范围:-40℃ 至 +105℃
    - 额定电压范围:6.3Vdc 至 50Vdc
    - 电容范围:0.32μF 至 8200μF
    - 漏电流:在20℃,120Hz时,不超过规定值的两倍
    - 损耗因子:不超过规定值
    - 电容变化范围:不超过初始值的±30%
    - 寿命:5000小时至10000小时
    - 耐压测试:在105℃下施加额定电压一定时间后,电容器应符合标准要求
    - 阻抗比:冷态(-40℃)与常温(20℃)阻抗比为4
    - 多频系数:120Hz、1kHz、10kHz、100kHz条件下的倍数分别为1.00、1.00、0.95、0.95

    产品特点和优势


    - 高温稳定性:能够在-40℃至+105℃范围内保持稳定的性能
    - 低漏电流:保证长时间运行时的稳定性
    - 大容量选择:提供从0.32μF到8200μF的不同容量选项
    - 长寿命设计:在工业环境中具有出色的可靠性和寿命
    - 耐压能力强:在高电压环境下仍能保持良好的工作性能

    应用案例和使用建议


    应用案例
    TRV系列电容器广泛应用于电源管理、电机驱动、照明系统等领域。例如,在直流电源电路中,该电容器可用于滤波和稳压,确保输出电压的稳定性;在照明系统中,可以用于调节电流波动,提高系统的整体效率。
    使用建议
    - 在高频应用中,优先选择较高频系数的产品,以减少阻抗。
    - 在高温环境下使用时,建议对电容器进行定期检查,确保其正常工作。
    - 在安装时注意电容器的方向,确保极性正确,防止短路现象的发生。

    兼容性和支持


    TRV系列电容器与多数标准电路板兼容,适用于多种电子设备。厂商提供全面的技术支持和售后服务,包括详细的使用指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查接线是否正确,确认额定电压和温度是否匹配 |
    | 电容变化异常 | 检查是否有过热或过载现象,更换损坏的电容器 |
    | 工作温度超出范围 | 调整工作环境,确保在额定温度范围内使用 |

    总结和推荐


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TRV系列电容器以其高稳定性和可靠性成为众多应用场合的理想选择。其宽泛的工作温度范围、大容量选择和长寿命设计使其在市场上具有显著的竞争优势。因此,强烈推荐此系列产品用于需要高性能、高可靠性的应用中。无论是工业控制系统还是消费电子设备,TRV系列电容器都是一个值得信赖的选择。

50TRV1000M16X21.5参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.6A@ 100 kHz,960mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 17mm*17mm*22mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

50TRV1000M16X21.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50TRV1000M16X21.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50TRV1000M16X21.5 50TRV1000M16X21.5数据手册

50TRV1000M16X21.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
