63ZLH820MEFC18X20

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 820μF 63V ±20% 10000h@ 105°C 1.5A@ 120Hz,2.5A@ 100 kHz 通孔安装 18mm*20mm*22mm
供应商型号: 2346418
供应商: 海外现货
标准整包数: 1

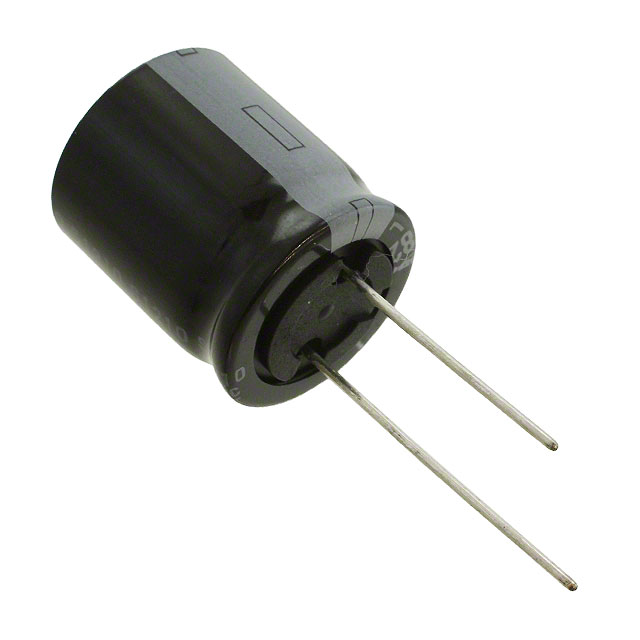

RUBYCON 铝电解电容 63ZLH820MEFC18X20

63ZLH820MEFC18X20概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH

    产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列是一种广泛应用于各种电子设备中的电容器。这类电容器以其高可靠性、长寿命和低阻抗而著称。它们通常用于直流电源滤波、信号耦合、旁路和储能等应用场景。ZLH系列电容器特别适合在小型化设计和高要求的环境中使用,例如通讯设备、计算机、家用电器及工业控制设备等。

    技术参数


    - 额定电压范围:6.3Vdc 至 100Vdc
    - 电容范围:8.2μF 至 8200μF
    - 温度范围:-40℃ 至 +105℃
    - 电容公差:±20%
    - 漏电流:I=0.01CV 或 3μA (取大者),在施加额定电压后2分钟内测量
    - 损耗因子:最高可达0.22(120Hz时)
    - 耐久性:在105℃条件下,使用寿命为6000至10000小时
    - 端子形式:径向引脚
    - 封装尺寸:从φD×L 5×11 mm 到 18×40 mm
    - 最大纹波电流:在105℃条件下,根据不同的电压和电容值有所不同,具体参见数据表

    产品特点和优势


    - 微型化设计:ZLH系列电容器在保持高性能的同时,实现了小型化设计,适用于空间受限的应用场合。
    - 长寿命:在105℃环境下,电容器的预期使用寿命高达6000至10000小时,这在同类产品中处于领先地位。
    - 低阻抗:ZLH系列电容器在高频应用下具有较低的阻抗,能有效降低电源噪声和提升电路稳定性。
    - 良好的温度稳定性:即使在极端温度环境下也能保持稳定性能,保证了长期可靠运行。
    - 易于安装:径向引脚设计使得安装过程简便快捷,适应各种自动化生产线的需求。

    应用案例和使用建议


    - 应用案例:ZLH系列电容器广泛应用于电源滤波、信号耦合、旁路电容等领域。例如,在通信设备的电源模块中作为输出滤波电容,可以显著提高系统的稳定性和可靠性。
    - 使用建议:对于需要高频率响应的应用,建议选择更高额定电压的型号以确保电路稳定。此外,在使用过程中应注意电容器的工作温度和环境条件,避免超过其额定值导致性能下降。

    兼容性和支持


    - 兼容性:ZLH系列电容器与多种主流电子设备和系统兼容,可作为替换件用于现有系统。
    - 技术支持:制造商提供了详尽的技术文档和在线支持服务,帮助客户更好地了解产品特性和正确使用方法。同时,提供质量保证和售后维护服务。

    常见问题与解决方案


    - 问题一:电容器的漏电流过大。
    - 解决办法:检查连接是否正确且紧固,确认使用环境符合规定。必要时,更换符合规范的电容器。
    - 问题二:电容器在高温环境下性能下降。
    - 解决办法:选择额定工作温度更高的电容器型号。同时,注意散热设计,避免过热对电容器造成损害。
    - 问题三:纹波电流超过额定值。
    - 解决办法:确认电源模块的设计符合要求,必要时增加并联电容器数量来分散电流负载。

    总结和推荐


    ZLH系列径向引脚铝电解电容器凭借其卓越的性能和可靠性,在众多应用场景中表现出色。无论是微型化设计还是高性能需求,ZLH系列电容器都是理想的选择。其在极端温度条件下的出色表现,使其成为需要高稳定性的工业和商业应用的理想选择。因此,强烈推荐使用ZLH系列电容器,以获得最佳的性能和使用寿命。

63ZLH820MEFC18X20参数

参数
电容值 820μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.5A@ 120Hz,2.5A@ 100 kHz
长*宽*高 18mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

63ZLH820MEFC18X20厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63ZLH820MEFC18X20数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63ZLH820MEFC18X20 63ZLH820MEFC18X20数据手册

63ZLH820MEFC18X20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.5005
10+ ¥ 7.1795
50+ ¥ 6.8923
100+ ¥ 6.4328
200+ ¥ 6.3179
500+ ¥ 6.203
2500+ ¥ 6.203
5000+ ¥ 6.203
库存: 255
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.5
