450BXW100MEFR18X35

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 100μF 450V ±20% 12000h@ 105°C 1.879A@ 100 kHz,835mA@ 120Hz 通孔安装 18mm*35mm*37mm
供应商型号: 2480456
供应商: 海外现货
标准整包数: 1

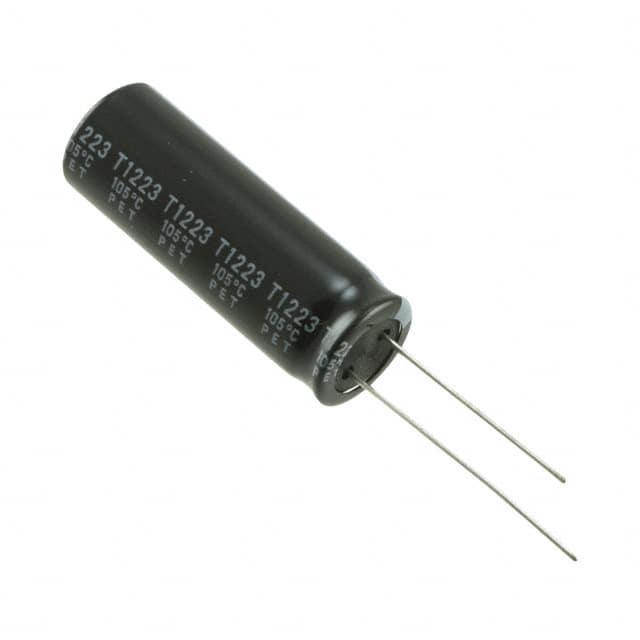

RUBYCON 铝电解电容 450BXW100MEFR18X35

450BXW100MEFR18X35概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS BXW 技术手册

    1. 产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS BXW 是一款径向引线铝电解电容器,专为各种高要求应用设计。该系列产品以长寿命、小尺寸为特点,能在极端温度下保持稳定的工作性能。广泛应用于电源管理、汽车电子、工业控制、通信设备等领域。

    2. 技术参数


    - 温度范围:-40℃ 至 +105℃
    - 额定电压范围:160 Vdc 至 450 Vdc
    - 电容范围:10 μF 至 820 μF
    - 容差:±20%(20℃,120Hz)
    - 泄漏电流:I = 3CV(在额定电压下应用5分钟后)
    - 损耗因子(tanδ):≤0.2%
    - 耐久性:在105℃条件下,连续施加额定纹波电流及额定电压,符合标准要求。
    - 低温度稳定性:电容变化在初始值的±20%范围内。
    - 阻抗比(Z(-25℃)/Z(20℃)):10~400 Vdc 范围内为3~6。

    3. 产品特点和优势


    - 超长寿命:可达10000至12000小时(取决于型号),显著提高系统可靠性。
    - 小型化设计:采用紧凑设计,适合空间受限的应用场合。
    - 宽工作温度范围:适应严苛的环境条件,如极端低温和高温。
    - RoHS合规:符合环保标准,适用于绿色电子设备制造。

    4. 应用案例和使用建议


    应用案例:
    - 电源模块:用于滤波、储能等关键电路,提高电源系统的稳定性和效率。
    - 汽车电子:适用于发动机控制系统、安全气囊等关键子系统,确保在极端温度下的可靠运行。
    - 工业控制:用于PLC、伺服驱动器等设备的电源管理,增强系统的鲁棒性。
    使用建议:
    - 合理布局:根据电容器的额定电压和电流选择合适的安装位置,避免过热。
    - 热管理:确保良好的散热,特别是在高电压应用中,以延长使用寿命。
    - 定期检测:对于关键应用,建议定期检测电容器的性能参数,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:BXW系列电容器可与其他标准径向引线电容器互换使用,便于替换升级。
    - 技术支持:制造商提供全面的技术支持和维护服务,包括产品选型指导、安装调试及售后咨询。

    6. 常见问题与解决方案


    - 问题1:电容器寿命短
    - 解决办法:检查电容器工作温度是否超出规定范围;确认工作电压是否超过额定值。
    - 问题2:泄漏电流过高
    - 解决办法:确认电容器连接正确,检查周围电路是否存在短路现象;如需更换,选用额定电流更高的型号。
    - 问题3:电容器失效
    - 解决办法:确认电容器是否受到机械冲击或震动影响;如无明显外部损伤,考虑内部老化导致。

    7. 总结和推荐


    综上所述,RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS BXW 系列电容器凭借其优异的性能指标、长寿命和广泛的适用性,是一款理想的高可靠性解决方案。特别适合于高要求的电源管理和工业自动化领域。我们强烈推荐这款产品给需要高性能、高稳定性的客户。

450BXW100MEFR18X35参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.879A@ 100 kHz,835mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 18mm*35mm*37mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

450BXW100MEFR18X35厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450BXW100MEFR18X35数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450BXW100MEFR18X35 450BXW100MEFR18X35数据手册

450BXW100MEFR18X35封装设计

查看详情并下载
Symbol
Footprint
3D Model
