首页  >  产品百科  >  50TZV4.7M4X6.1

50TZV4.7M4X6.1

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 4.7μF 50V ±20% 2000h@ 105°C 18mA@ 120Hz,60mA@ 100kHz 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: CSJ-ST64632047
供应商: 海外现货
标准整包数: 1

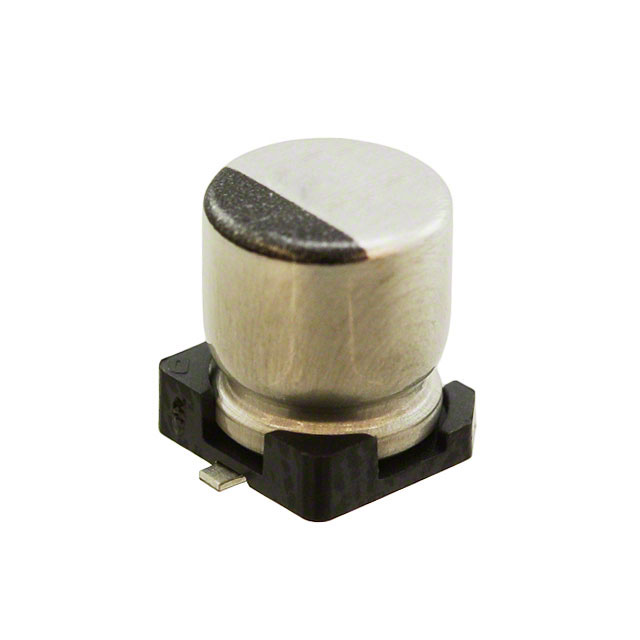

RUBYCON 铝电解电容 50TZV4.7M4X6.1

50TZV4.7M4X6.1概述

    # CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 技术手册

    产品简介


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列是一款铝电解电容器,广泛应用于各种电子设备中。它们主要用作滤波、旁路、耦合和信号处理元件。这些电容器以其高可靠性、稳定性及广泛的工作温度范围而闻名,适用于汽车、工业、通讯和消费电子产品等领域。

    技术参数


    - 工作温度范围:-55℃ 至 +105℃
    - 额定电压范围:6.3Vdc 至 50Vdc
    - 容值容差:±20%
    - 漏电流:I = max(0.01CV 或 3μA),在额定电压下应用 2 分钟后
    - 损耗因子(tanδ):在 20℃ 下测量的最大值为 0.26(6.3Vdc),最低为 0.10(50Vdc)
    - 阻抗比:最大值 ≤ 200%
    - 负载寿命:105℃ 下 2000 小时
    - 高可靠性标准:符合 AEC-Q200
    - 低温稳定性:-40℃ 至 -25℃

    产品特点和优势


    1. 宽工作温度范围:支持从 -55℃ 到 +105℃ 的工作环境,适应各种严苛条件。
    2. 高可靠性:通过 AEC-Q200 认证,确保长期稳定运行。
    3. 低损耗因子:确保在高频应用中的性能优异。
    4. 良好的负载寿命:保证长时间使用下的性能稳定。
    5. 多种型号选择:提供不同的额定电压和容量,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于电源管理和滤波,确保系统稳定可靠。
    - 工业自动化:作为储能和缓冲元件,提高系统的响应速度。
    - 通讯设备:用于信号处理,确保传输质量。
    使用建议
    - 在设计电路时,应考虑电容器的工作环境温度,以确保其在预期温度范围内正常工作。
    - 对于大容量电容器,注意其较大的体积和安装要求,确保良好的散热。
    - 定期检查和维护电容器,避免因漏电流导致的性能下降。

    兼容性和支持


    - 兼容性:该系列产品可与其他品牌的标准尺寸和规格的铝电解电容器互换。
    - 厂商支持:提供详尽的技术文档和支持服务,确保客户能够顺利集成到各类系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器失效 | 检查散热机制,必要时增加散热片。 |
    | 容量减小 | 确认是否超出了工作温度范围,检查电路设计是否合理。 |
    | 漏电流过大 | 检查电容器连接是否牢固,是否有短路或过载现象。 |

    总结和推荐


    CHIP ALUMINUM ELECTROLYTIC CAPACITORS TZV 系列铝电解电容器凭借其广泛的温度范围、高可靠性、低损耗因子和多样化的型号选择,成为电子设备的理想选择。无论是汽车电子、工业自动化还是通讯设备,该系列电容器都能提供出色的性能表现。强烈推荐在需要高性能、稳定性和可靠性的应用场景中使用此产品。

50TZV4.7M4X6.1参数

参数
电容值 4.7μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 18mA@ 120Hz,60mA@ 100kHz
长*宽*高 4.3mm*4.3mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

50TZV4.7M4X6.1厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

50TZV4.7M4X6.1数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 50TZV4.7M4X6.1 50TZV4.7M4X6.1数据手册

50TZV4.7M4X6.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
