10ZL220MEFC6.3X11

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 10V ±20% 2000h@ 105°C 202.5mA@ 120Hz,405mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 10ZL220MEFC6.3X11
供应商: Master
标准整包数: 5

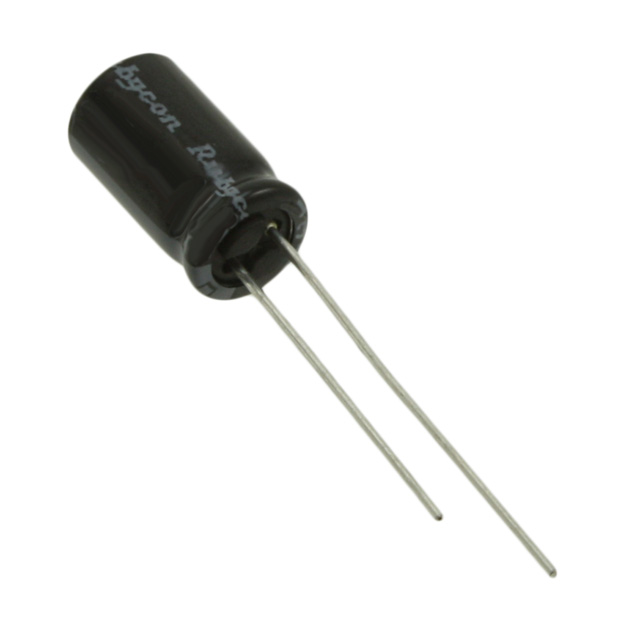

RUBYCON 铝电解电容 10ZL220MEFC6.3X11

10ZL220MEFC6.3X11概述

    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZL:全面的技术指南

    产品简介


    产品类型
    ZL系列是一款径向引线铝电解电容器,适用于广泛的工业应用。这类电容器以其大容量和高稳定性著称,广泛应用于电源管理、消费电子、通信系统等领域。
    主要功能
    该电容器具有大电容值和高容值精度,可以处理较高的纹波电流,并且在高温环境下依然保持良好的性能。
    应用领域
    - 电源管理和稳压
    - 消费电子产品如电视机、微波炉等
    - 通信设备
    - 工业自动化系统

    技术参数


    以下是ZL系列电容器的关键技术参数:
    | 参数 | 规格 |

    | 工作温度范围 | -40℃至+105℃ |
    | 额定电压范围 | 6.3Vdc 至 100Vdc |
    | 容量容差 | ±20% |
    | 泄漏电流(最大) | I=0.01CV 或 3μA,以较大者为准(2分钟后) |
    | 损耗因子(最大) | tanδ = 0.22 |
    | 寿命 | 105℃下1000~5000小时 |
    | 阻抗比率(最大) | 不超过指定值 |

    产品特点和优势


    - 高可靠性:在极端工作条件下仍能稳定运行。
    - 高容量:可提供从5.6μF到6800μF的大容量选择。
    - 低损耗:极低的损耗因子确保高效能。
    - 环境友好:符合RoHS标准,无铅环保。

    应用案例和使用建议


    - 开关电源:ZL电容器适用于高纹波电流的场合,能够有效滤除杂波。
    - 建议:为了获得最佳效果,建议在使用前进行适当的负载测试,确保电容器在实际环境中表现良好。

    兼容性和支持


    - 兼容性:与市场上主流的PCB设计和组装工艺高度兼容。
    - 支持:制造商提供详尽的技术文档和快速响应的技术支持,确保用户得到及时帮助。

    常见问题与解决方案


    1. 问题:电容器发热严重
    - 解决方案:检查电路设计是否合理,确保散热良好。

    2. 问题:电容器失效
    - 解决方案:确认工作环境未超出规定范围,避免过压使用。

    总结和推荐


    ZL系列径向引线铝电解电容器凭借其卓越的性能和可靠的应用案例,在众多领域中表现出色。特别适合于需要高容量、低损耗的应用场景。强烈推荐用于各种高要求的电子系统。
    本文基于技术手册内容编制,旨在为用户提供详尽的产品指南和实用建议。希望本文能帮助您更好地理解和利用ZL系列电容器。

10ZL220MEFC6.3X11参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 202.5mA@ 120Hz,405mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

10ZL220MEFC6.3X11厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

10ZL220MEFC6.3X11数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 10ZL220MEFC6.3X11 10ZL220MEFC6.3X11数据手册

10ZL220MEFC6.3X11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0929 ¥ 0.787
2000+ $ 0.0868 ¥ 0.7214
4000+ $ 0.0845 ¥ 0.7024
6000+ $ 0.0833 ¥ 0.6924
8000+ $ 0.078 ¥ 0.6483
26000+ $ 0.0748 ¥ 0.6125
50000+ $ 0.0736 ¥ 0.603
100000+ $ 0.0736 ¥ 0.603
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.78
