首页  >  产品百科  >  450CXW120MEFR18X31.5

450CXW120MEFR18X31.5

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 120μF 450V ±20% 5000h@ 105°C 1.2A@ 10 kHz,800mA@ 120Hz 通孔安装 18mm(长度)*33.5mm(高度)
供应商型号: 31M-450CXW120MEFR18X31.5
供应商: 云汉优选
标准整包数: 1

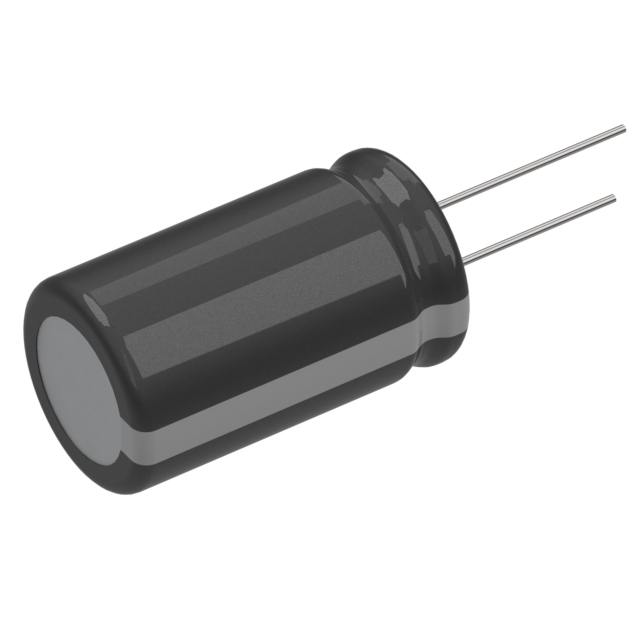

RUBYCON 铝电解电容 450CXW120MEFR18X31.5

450CXW120MEFR18X31.5概述

    电子元器件产品技术手册:CXW系列径向引线铝电解电容器

    1. 产品简介


    CXW系列径向引线铝电解电容器是专为需要高可靠性和长寿命的应用而设计的产品。它们广泛应用于各种工业控制设备、通信系统、计算机外围设备等领域。这类电容器以其出色的稳定性和可靠性著称,在极端温度下依然能够保持良好的电气特性。

    2. 技术参数


    - 温度范围:-40℃ 至 +105℃
    - 额定电压范围:400Vdc 至 450Vdc
    - 容差:±20%
    - 漏电流(最大值):I = 3CV (在施加额定电压5分钟后)
    - 损耗因子(最大值):0.2 (20℃,120Hz)
    - 耐久性:在105℃环境下,以额定纹波电流工作5000小时后,电容器仍能符合相关要求
    - 阻抗比(最大值):未提供具体数值

    3. 产品特点和优势


    CXW系列径向引线铝电解电容器具有以下独特功能和优势:
    - 高温稳定性:能在-40℃至+105℃的极端温度范围内稳定工作。
    - 高可靠性:额定电压下的工作性能卓越,且在长时间工作条件下依然保持稳定的性能。
    - 大容量范围:涵盖从15μF到220μF的广泛容量范围,满足不同应用场景需求。
    - 小体积设计:采用超小型化设计,节省空间,适用于紧凑型电路板设计。

    4. 应用案例和使用建议


    CXW系列电容器特别适合于要求高性能和高可靠性的工业和商业应用,例如:
    - 工业控制设备:用于电源滤波和储能。
    - 通信系统:用于信号耦合和交流旁路。
    - 计算机外围设备:用于电源滤波和瞬态抑制。
    使用建议:
    - 在设计时,确保所选电容器的额定电压高于实际工作电压。
    - 考虑散热问题,特别是在高纹波电流应用中,适当的散热措施有助于延长电容器寿命。
    - 定期进行性能检测,特别是在长期工作环境下,确保电容器的稳定运行。

    5. 兼容性和支持


    CXW系列电容器与大多数标准电路板和连接器相兼容。制造商提供了详细的技术支持文档和咨询服务,帮助客户在设计和应用过程中解决问题。此外,电容器通过了RoHS认证,符合环保要求。

    6. 常见问题与解决方案


    - 问题1:电容器在低温环境下工作不稳定。
    解决方案:确保所选型号电容器的工作温度范围能够覆盖实际工作环境。如需在低温环境中使用,可选择专门设计的低温版本产品。

    - 问题2:电容器在长时间工作后性能下降。
    解决方案:定期检查电容器的纹波电流和工作温度,避免过热和过压。根据需要更换电容器,以保证系统的稳定运行。

    7. 总结和推荐


    CXW系列径向引线铝电解电容器凭借其高可靠性、宽温度范围和良好的电气性能,在工业和商业应用中表现出色。特别是其在高温和低温环境下的稳定性能,使其成为众多应用的理想选择。强烈推荐在需要高稳定性和可靠性的电路中使用CXW系列电容器。
    这篇文档总结了CXW系列径向引线铝电解电容器的主要特性和应用建议,希望能帮助读者更好地理解和应用这一先进的电子元件。

450CXW120MEFR18X31.5参数

参数
电容值 120μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.2A@ 10 kHz,800mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 18mm(长度)*33.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

450CXW120MEFR18X31.5厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

450CXW120MEFR18X31.5数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 450CXW120MEFR18X31.5 450CXW120MEFR18X31.5数据手册

450CXW120MEFR18X31.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.4836
10+ ¥ 7.5853
50+ ¥ 6.8567
150+ ¥ 6.3078
500+ ¥ 5.689
1000+ ¥ 5.5183
库存: 33
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 8.48
