25PZE330M10X9

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 330μF 25V ±20% 20mΩ 10000h@ 105°C 125mA@ 120Hz,2.5A@ 100kHz 通孔安装 10mm*9mm*11mm
供应商型号: CSJ-ST50754229
供应商: 海外现货
标准整包数: 1

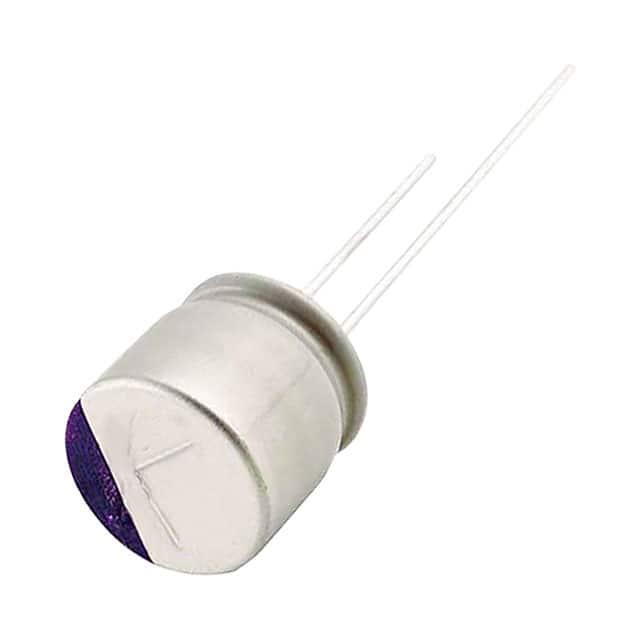

RUBYCON 铝电解电容 25PZE330M10X9

25PZE330M10X9概述


    产品简介


    导电性高分子铝固体电解电容器(混合型)
    导电性高分子铝固体电解电容器(混合型),适用于广泛的工业应用。这类电容器具有极高的稳定性和可靠性,能在极端环境下长期稳定工作。它们通常用于电源模块、变频器、LED驱动器及汽车电子等领域。

    技术参数


    - 工作温度范围: -55°C ~ +105°C
    - 额定电压范围: 25Vdc ~ 80Vdc
    - 电容容差: ±20%
    - 漏电流: I = max(0.01CV, 3μA) (施加额定电压2分钟后)
    - 损耗角正切值 (tan δ):
    - 25Vdc: 0.14
    - 35Vdc: 0.12
    - 50Vdc: 0.10
    - 63Vdc: 0.08
    - 80Vdc: 0.08
    - 耐久性: 在105°C环境下施加额定电压和纹波电流10000小时后,满足如下标准:
    - 电容变化率: ≤±30%
    - 损耗角正切值: ≤200% 规定值
    - 等效串联电阻: ≤200% 规定值
    - 漏电流: ≤规定值
    - 低温特性:
    - -55°C下的阻抗比 (Impedance Ratio): Z(-55°C)/Z(+20°C) ≤ 2.0 (100kHz)
    - -25°C下的阻抗比 (Impedance Ratio): Z(-25°C)/Z(+20°C) ≤ 1.5

    产品特点和优势


    - 耐高温高压: 该电容器能够在高达105°C的环境中稳定工作,并且能够承受较宽的电压范围(25Vdc ~ 80Vdc),适合恶劣的工作条件。
    - 高稳定性: 损耗角正切值低,漏电流小,保证了电容器的长寿命和高稳定性。
    - 环保合规: 符合RoHS标准,无铅,绿色环保。
    - 广泛适用: AEC-Q200认证确保其在汽车电子领域中的可靠应用。

    应用案例和使用建议


    - 应用案例: 此类电容器常用于电动汽车的DC-DC转换器和车载充电器中,因为它们能够在恶劣条件下保持稳定性能。
    - 使用建议: 在高温高湿环境下,定期检查电容器的漏电流和损耗角正切值,以确保其持续稳定运行。对于特殊应用场合,可以考虑增加额外的散热措施。

    兼容性和支持


    - 兼容性: 该电容器与其他标准电子元件兼容,可直接替换现有同类产品。
    - 技术支持: 生产商提供全面的技术支持和售后维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 电容器漏电流过大。
    - 解决方案: 检查工作环境温度和湿度,确认是否超出了电容器的工作范围。同时,检查电路是否存在异常情况。
    2. 问题: 电容器过热。
    - 解决方案: 检查电路中的电流负荷,如果超过电容器的额定值,则需要降低电流或选择更高额定值的电容器。
    3. 问题: 电容器容量衰减。
    - 解决方案: 检查是否有过度电压施加在电容器上,或者长时间暴露于高温环境中。应尽量避免这些因素,以延长电容器的使用寿命。

    总结和推荐


    导电性高分子铝固体电解电容器(混合型)凭借其高稳定性和宽工作温度范围,成为许多高要求应用领域的理想选择。其优越的性能和广泛的适用性使得其在市场上具备显著的竞争力。强烈推荐用于需要高可靠性、高稳定性的电子设备中。

25PZE330M10X9参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 10000h@ 105°C
纹波电流 125mA@ 120Hz,2.5A@ 100kHz
长*宽*高 10mm*9mm*11mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

25PZE330M10X9厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

25PZE330M10X9数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 25PZE330M10X9 25PZE330M10X9数据手册

25PZE330M10X9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3703 ¥ 11.606
库存: 294
起订量: 37 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.6
