63ZLH470MEFCG412.5X25

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 470μF 63V ±20% 10000h@ 105°C 1.095A@ 120Hz 通孔安装 12.5mm*25mm*27mm
供应商型号: 63ZLH470MEFCG412.5X25
供应商: 期货订购
标准整包数: 500

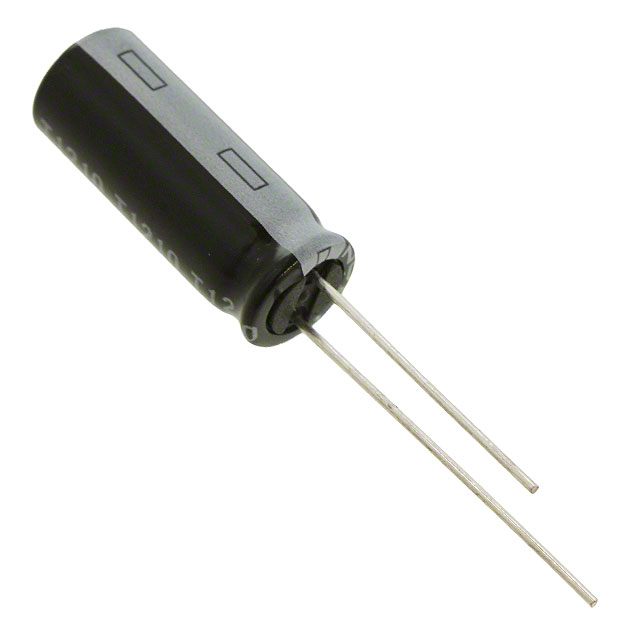

RUBYCON 铝电解电容 63ZLH470MEFCG412.5X25

63ZLH470MEFCG412.5X25概述

    # RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 技术手册

    1. 产品简介


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列是一款高性能的铝电解电容器,以其小型化设计、长寿命和低阻抗著称。这类电容器广泛应用于消费电子、工业控制、通信设备等领域。它们能够为电路提供稳定的电能存储与释放功能,在交流和直流电路中都能发挥重要作用。
    主要功能:
    - 提供电能存储和滤波能力。
    - 支持广泛的额定电压和容量范围。
    - 具备良好的温度适应性。
    应用领域:
    - 消费类电子产品。
    - 工业自动化设备。
    - 通信设备。
    - 电源管理系统。

    2. 技术参数


    以下是该系列电容器的关键技术参数,供设计者参考:
    | 参数项目 | 规格范围 |

    | 额定电压范围 | 6.3~100 Vdc |
    | 容量范围 | 8.2 μF 至 8200 μF |
    | 温度范围 | -40℃ 至 +105℃ |
    | 容量公差 | ±20% |
    | 泄漏电流(最大值) | I = 0.01CV 或 3μA 中的较大值 |
    | 耗散因数(tanδ) | ≤0.22 |
    | 额定负载寿命 | 6000~10000 小时(105℃) |
    性能特点:
    - 高可靠性,适合长时间运行。
    - 宽温区覆盖,适合多种环境需求。
    - 小型化设计,适合空间受限的应用。

    3. 产品特点和优势


    - 长寿命设计:在105℃条件下,使用寿命可达6000~10000小时,特别适用于高温环境。
    - 低阻抗特性:在高频下的阻抗较小,非常适合需要快速充放电的应用场合。
    - 高稳定性:具备优良的低温稳定性和耐久性,适合极端环境使用。

    4. 应用案例和使用建议


    应用案例:
    - 在开关电源中作为输出滤波电容,提升系统效率。
    - 在音频放大器中用作耦合电容,增强音质表现。
    使用建议:
    - 在选择电容时,确保其额定电压高于实际工作电压以避免过载。
    - 对于高频率电路,需关注电容器的阻抗特性,尽量选择阻抗较低的产品。
    - 在设计时,考虑散热问题,尤其是额定电压较高时,应预留足够的散热空间。

    5. 兼容性和支持


    该系列产品与多种主流电子元器件兼容,易于集成到现有系统中。制造商提供了详细的技术文档和支持服务,包括样品申请、技术咨询和售后服务,帮助客户快速完成产品选型和设计验证。

    6. 常见问题与解决方案


    问题1:电容容量下降较快
    - 原因:可能是过压或过高温度导致的电解液蒸发。
    - 解决方案:降低工作电压,减少环境温度,定期检查设备状态。
    问题2:泄漏电流过大
    - 原因:可能是内部短路或焊接不良。
    - 解决方案:检查焊接质量,必要时更换电容器。

    7. 总结和推荐


    RADIAL LEAD ALUMINUM ELECTROLYTIC CAPACITORS ZLH 系列具有优异的性能和稳定性,适合各种严苛的工作环境。其高性价比和长寿命使其成为电子设备设计师的理想选择。我们强烈推荐此系列电容器用于需要高效能和高可靠性的场合。
    如果您对这些电容器有任何疑问或需要进一步技术支持,请随时联系我们的客户服务团队。

63ZLH470MEFCG412.5X25参数

参数
电容值 470μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.095A@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

63ZLH470MEFCG412.5X25厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63ZLH470MEFCG412.5X25数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63ZLH470MEFCG412.5X25 63ZLH470MEFCG412.5X25数据手册

63ZLH470MEFCG412.5X25封装设计

查看详情并下载
Symbol
Footprint
3D Model
