6.3ZLJ220M5X11

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 220μF 6.3V ±20% 6000h@ 105°C 172.5mA@ 120Hz,345mA@ 100kHz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: 2346430
供应商: 海外现货
标准整包数: 5

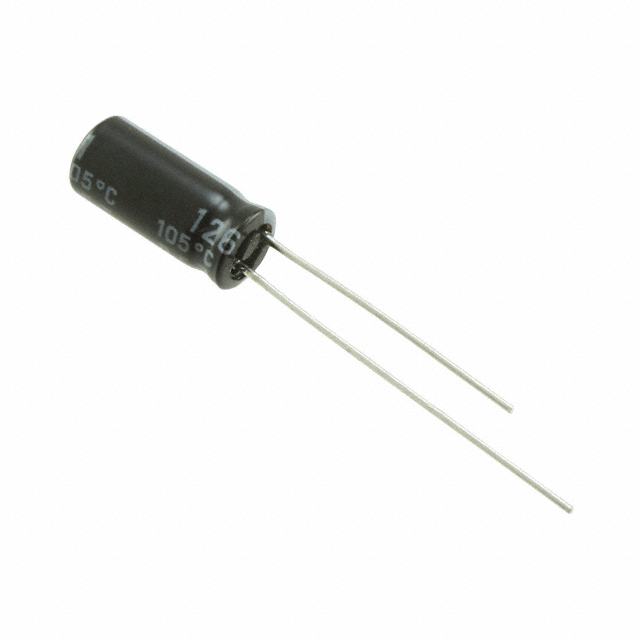

RUBYCON 铝电解电容 6.3ZLJ220M5X11

6.3ZLJ220M5X11概述

    # 铝电解电容器 ZLJ 系列技术手册

    产品简介


    铝电解电容器 ZLJ 系列是一种适用于高频和高可靠性的径向引线铝电解电容器。这些电容器具有优异的性能,包括高纹波电流承载能力、长寿命和低阻抗。它们广泛应用于各种电子设备,如电源管理、通信设备、工业自动化控制系统等领域。

    技术参数


    基本特性
    - 温度范围: -40°C 到 +105°C
    - 额定电压范围: 6.3Vdc 至 100Vdc
    - 电容容差: ±20% (在 20°C,120Hz 下)
    - 漏电流:
    - 最大值: I = 0.01CV 或 3μA,取两者较大者(2 分钟后)
    - 其中 I 为漏电流 (μA),C 为电容 (μF),V 为额定电压 (Vdc)
    性能参数
    - 损耗因子 (tanδ): 见下表
    - 耐久性:
    - 在 105°C 下施加额定电压和纹波电流,规定时间后,电容器需满足以下要求:
    - 电容变化: 在初始值的 ±25% 之内(对于 6.3Vdc 和 10Vdc 为 ±30%)
    - 损耗因子: 不超过指定值的 200%
    - 漏电流: 不超过指定值
    | 额定电压 (Vdc) | tanδ @ 20°C, 120Hz |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 80 | 0.08 |
    | 100 | 0.08 |
    工作环境
    - 工作温度: -40°C 至 +105°C
    - 额定电压: 6.3Vdc 至 100Vdc
    - 电容范围: 根据型号不同,电容范围从几微法拉到几千微法拉

    产品特点和优势


    独特功能和优势
    - 高纹波电流承载能力: 保证在高电流环境下稳定运行。
    - 长寿命: 长达 6000~10000 小时的使用寿命。
    - 低阻抗: 特别适合高频应用。
    - 高稳定性: 能在宽广的工作温度范围内保持性能。
    - 符合 RoHS 标准: 环保材料,满足国际标准。
    应用领域的竞争力
    ZLJ 系列电容器因其卓越的性能,特别适用于需要高可靠性和高性能的场合,如电源管理、电信基础设施和工业控制设备。其低阻抗和高纹波电流承载能力使其成为许多高端应用的理想选择。

    应用案例和使用建议


    实际应用案例
    在某些通信基站中,为了确保设备能够长期稳定运行,采用了 ZLJ 系列电容器来过滤电源噪声并提供必要的电能储备。这些电容器能够承受大电流冲击,确保设备在恶劣环境下也能正常运行。
    使用建议
    - 在高频应用中,建议使用高频率系数的电容器以获得更好的性能。
    - 为确保电容器的长寿命,尽量避免在极限条件下运行。
    - 在连接电容器时,确保正负极正确无误,避免因极性错误导致的损坏。

    兼容性和支持


    兼容性
    ZLJ 系列电容器与大多数标准电路板设计兼容。建议与设计团队确认具体型号的适用范围。
    支持和服务
    制造商提供了详尽的技术文档和支持服务,以确保客户能够充分利用这些电容器的优势。如有任何疑问或技术支持需求,可通过官方渠道联系。

    常见问题与解决方案


    常见问题及解决方法
    1. 电容变化超出预期
    - 解决方法: 检查工作条件是否超出了规定的温度和电压范围。
    2. 漏电流过高
    - 解决方法: 重新检查电容器的安装方向和极性,确保正负极正确。
    3. 高温环境下电容器失效
    - 解决方法: 选用更高温级别的电容器或采取散热措施以降低工作温度。

    总结和推荐


    综合评估
    ZLJ 系列电容器凭借其高可靠性、长寿命和优异的性能,在多种应用场景中表现出色。其出色的电容稳定性和低阻抗使其成为众多高端电子设备的理想选择。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐 ZLJ 系列电容器用于需要高可靠性和高性能的应用场合。无论是工业控制还是通信系统,这些电容器都能够提供可靠的性能保障。

6.3ZLJ220M5X11参数

参数
电容值 220μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 172.5mA@ 120Hz,345mA@ 100kHz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

6.3ZLJ220M5X11厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

6.3ZLJ220M5X11数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 6.3ZLJ220M5X11 6.3ZLJ220M5X11数据手册
