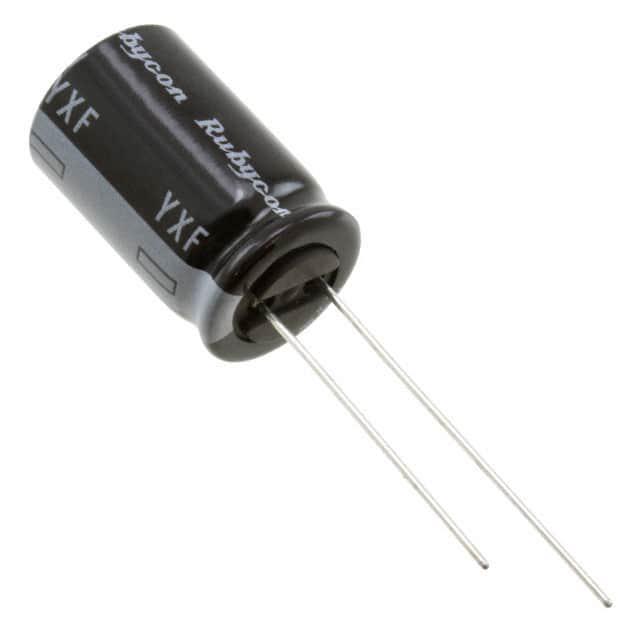

63YXF470MEFC12.5X25

产品分类: 铝电解电容
厂牌: RUBYCON
产品描述: 470μF 63V ±20% 220mΩ 10000h@ 105°C 562.5mA@ 120Hz,750mA@ 100kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: 19M-63YXF470MEFC12.5X25
供应商: 云汉优选
标准整包数: 1000
RUBYCON 铝电解电容 63YXF470MEFC12.5X25

63YXF470MEFC12.5X25概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是YXF系列径向引脚铝电解电容器。这类电容器以其高稳定性、长寿命和广泛的应用领域著称。它们主要用于电源滤波、耦合、旁路和其他需要大容量电容的场合,适用于工业自动化、通信设备、医疗设备及消费电子产品等多种领域。

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40℃ 至 +105℃ |
    | 额定电压范围 | 6.3 Vdc 至 100 Vdc |
    | 容量公差 | ±20%(在20℃,120Hz时) |
    | 泄漏电流 | I = max(0.01CV 或 3μA) |
    | 耗散因数 | 最大0.22 |
    | 老化寿命 | 8000 小时至 10000 小时(根据电容器大小) |
    | 低温度稳定性 | 在-40℃下,阻抗比不超过-25% |
    | 容量变化 | 初始值的±25%以内 |

    3. 产品特点和优势


    YXF系列电容器具有以下特点和优势:
    - 宽温范围:工作温度范围广,能够适应各种极端环境。
    - 高稳定性:即使在高温环境下,也能保持良好的稳定性。
    - 长寿命:通过负载老化测试,使用寿命可达到8000小时至10000小时。
    - 低泄漏电流:泄漏电流极小,减少能量损耗。
    - 耐振动:坚固的封装设计,提高了振动和冲击条件下的可靠性。

    4. 应用案例和使用建议


    应用案例
    YXF系列电容器广泛应用于以下几个领域:
    - 电源滤波:用于稳定电源输出,减少纹波。
    - 工业自动化:提高控制系统和传感器的稳定性。
    - 医疗设备:提供稳定的电压供给,确保设备的可靠运行。
    使用建议
    - 设计时注意散热:由于电容器的发热问题,建议在其周围安装适当的散热装置。
    - 避免过度电压:确保电容器的工作电压不超过其额定电压,以防止过早失效。
    - 定期检查:长期运行后建议进行定期检测,确保电容器的性能稳定。

    5. 兼容性和支持


    YXF系列电容器具有较好的兼容性,可以与其他标准电子元器件配合使用。制造商提供详细的技术文档和支持服务,确保客户在使用过程中获得必要的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 确认工作电压和温度是否超出规定范围。 |
    | 泄漏电流过大 | 检查连接是否正确,是否有接触不良。 |
    | 容量下降明显 | 检查环境温度是否过高,散热措施是否到位。 |

    7. 总结和推荐


    综上所述,YXF系列径向引脚铝电解电容器凭借其广泛的温度适应性、高稳定性、长寿命等特点,在众多应用中表现出色。特别是在需要高性能电容器的场合,这一系列产品是值得信赖的选择。我们强烈推荐在您的项目中使用YXF系列电容器,以确保系统的可靠性和稳定性。

63YXF470MEFC12.5X25参数

参数
电容值 470μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 220mΩ
纹波电流 562.5mA@ 120Hz,750mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

63YXF470MEFC12.5X25厂商介绍

Rubycon公司是一家全球领先的电容器制造商,专注于研发和生产高品质的电容器产品。公司主营产品包括铝电解电容器、薄膜电容器和固态电容器等,广泛应用于工业、汽车、医疗、消费电子等领域。

Rubycon的产品分类如下:
1. 铝电解电容器:适用于电源、变频器、LED照明等场合。
2. 薄膜电容器:适用于家电、工业控制、通信设备等领域。
3. 固态电容器:适用于计算机、服务器、汽车电子等高端应用。

Rubycon的优势:
1. 技术创新:Rubycon不断投入研发,拥有多项专利技术,产品性能领先。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供定制化解决方案,满足不同应用场景。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

63YXF470MEFC12.5X25数据手册

厂牌 PDF简要描述 下载
RUBYCON 铝电解电容 RUBYCON 63YXF470MEFC12.5X25 63YXF470MEFC12.5X25数据手册

63YXF470MEFC12.5X25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.3565
3000+ ¥ 1.3158
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1356.5
