首页  >  产品百科  >  613-9413

613-9413

产品分类: 端子 - 专用端子
厂牌: RS

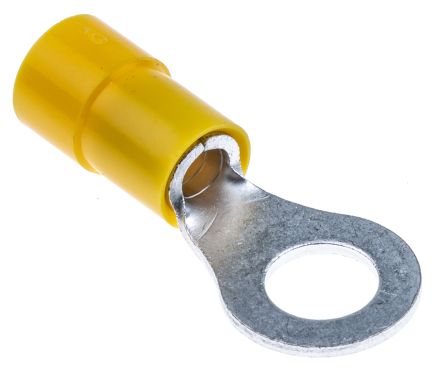

产品描述: RS PRO 黄色圆形端子 绝缘端子, M6螺栓, 6.4mm内环直径, 最大线规6mm²
供应商型号:
供应商:
标准整包数: 0
RS 端子 - 专用端子 613-9413

613-9413概述

    RS PRO 801 Kit 产品技术手册

    产品简介


    RS PRO 801 Kit 是一款由 800 个绝缘端子和一个压接工具组成的套装。这些端子包括环形、叉形、针形端子以及对接式接头,能够满足各种电气连接需求。这些端子广泛应用于汽车制造、电力系统、工业自动化、通信设备等多个领域。

    技术参数


    以下是 RS PRO 801 Kit 中各类型端子的技术参数:
    1. Ring Terminal, 0.5至1.5mm², M4
    - 最大电流: A.W.G. 22 (9 A), A.W.G. 20 (12 A), A.W.G. 18 (17 A), A.W.G. 16 (18 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 红色
    - 端子材料: 铜
    2. Ring Terminal, 1.5至2.5mm², M4/M5
    - 最大电流: A.W.G. 16 (18 A), A.W.G. 14 (30 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 蓝色
    - 端子材料: 铜
    3. Ring Terminal, 4至6mm², M6
    - 最大电流: A.W.G. 12 (35 A), A.W.G. 10 (50 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 黄色
    - 端子材料: 铜
    4. Spade Terminal, 0.5至1.5mm², M4
    - 最大电流: A.W.G. 22 (9 A), A.W.G. 20 (12 A), A.W.G. 18 (17 A), A.W.G. 16 (18 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 红色
    - 端子材料: 铜
    5. Pin Terminal, 0.5至1.5mm², 长度:10mm
    - 最大电流: A.W.G. 22 (9 A), A.W.G. 20 (12 A), A.W.G. 18 (17 A), A.W.G. 16 (18 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 红色
    - 端子材料: 铜
    6. Butt Splice, 0.5至1.5mm²
    - 最大电流: A.W.G. 22 (9 A), A.W.G. 20 (12 A), A.W.G. 18 (17 A), A.W.G. 16 (18 A)
    - 电气额定值: 105°C,600V
    - 绝缘材料: 聚氯乙烯(PVC)
    - 绝缘颜色: 红色
    - 端子材料: 铜
    7. Receptacle, 1.5至2.5mm²
    - 最大电流: A.W.G. 16 (10 A), A.W.G. 14 (15 A)
    - 电气额定值: 125°C,300V
    - 绝缘材料: 聚碳酸酯(PC)
    - 绝缘颜色: 蓝色
    - 端子材料: 黄铜
    8. Ratchet Crimp Tool, 0.5至6mm²
    - 适用范围:
    - 1.22-16 AWG (1.25mm²)
    - 2.16-14 AWG (2mm²)
    - 3.12-10 AWG (5.5mm²)

    产品特点和优势


    - 多功能性: 套装内包含多种类型的端子,适用于不同线径和安装位置。
    - 耐用性: 使用铜和黄铜作为端子材料,具有良好的导电性和耐腐蚀性。
    - 安全性: 最大温度等级为 125°C,适合在高温环境下使用;额定电压高达 600V,确保电气安全。
    - 操作简便: 附带的卡口式压接工具可快速而准确地进行端子压接,提高工作效率。

    应用案例和使用建议


    1. 汽车制造: 用于高压电系统中线束连接。
    2. 电力系统: 适用于变电站和配电系统的终端连接。
    3. 工业自动化: 在机械设备的电源连接中广泛应用。
    4. 通信设备: 用于信号传输和电源分配系统。
    使用建议:
    - 确保端子与电线匹配正确,避免接触不良导致的安全隐患。
    - 压接时请严格按照工具使用说明操作,确保压接质量。
    - 定期检查连接点是否有松动或腐蚀迹象,及时更换故障部件。

    兼容性和支持


    RS PRO 801 Kit 的所有组件均设计用于与其他标准电气设备兼容。对于购买后的技术支持和售后服务,制造商提供了详尽的产品文档和在线咨询服务,以确保用户能够获得必要的帮助。

    常见问题与解决方案


    1. 问题: 端子安装后为何会出现松动?
    - 解决方案: 检查压接工具是否正确使用,确保压接力度适中;检查电线插入深度是否足够。

    2. 问题: 连接点出现腐蚀怎么办?
    - 解决方案: 清除腐蚀部分并重新安装端子;必要时可使用防氧化剂处理连接点。
    3. 问题: 压接工具损坏无法使用怎么办?
    - 解决方案: 联系制造商获取维修服务或更换新工具。

    总结和推荐


    RS PRO 801 Kit 以其多样化的端子类型、可靠的材料选择和优良的工作性能,在各类电气工程中表现出色。该套装不仅提供了方便高效的连接解决方案,还通过高可靠性保障了系统的稳定运行。强烈推荐在各类电气工程项目中选用此套件。

613-9413参数

参数
长*宽*高 29.5mm(长度)*12mm(高度)
安装方式 导线安装

613-9413厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

613-9413数据手册

厂牌 PDF简要描述 下载
RS 端子 - 专用端子 RS 613-9413 613-9413数据手册

613-9413封装设计

查看详情并下载
Symbol
Footprint
3D Model
