5132613

产品分类:
厂牌: RS

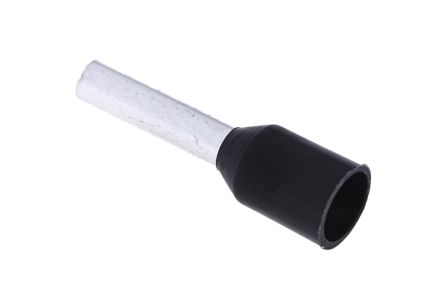

产品描述: RS PRO 黑色管型端子 绝缘端子, 最大线规1.5mm², 8mm引脚长, 2mm引脚直径
供应商型号: 5132613
供应商: 海外现货
标准整包数: 500
RS  5132613

5132613概述

    Bootlace Ferrules: Technical Overview

    产品简介


    Bootlace Ferrules(接线端子)是一种用于连接多股导线与接线端子或接线块的专业配件。它们通常应用于消费单元、断路器、电控面板等各种需要多股导线连接的场合。通过减少短路风险,提高电气连接质量,Bootlace Ferrules确保了电路系统的稳定运行。

    技术参数


    - 额定电流:9A
    - 额定电压:300V
    - 最大导线截面积:1.5 mm²
    - 导线直径:2mm
    - 针长:8mm
    - 总体长度:14mm
    - 重量:0.0520kg
    - 最高工作温度:105°C
    - 导线规格范围:1.5mm²
    - 绝缘材料:尼龙
    - 接触材料:铜
    - 镀层:锡
    - 端子材料:铜管
    - 绝缘颜色:黑色
    - 批准标准:CE / UR / cUR

    产品特点和优势


    - 优异的电气连接:Bootlace Ferrules采用锡镀铜管设计,确保出色的导电性能。
    - 降低短路风险:其设计可显著减少短路的风险,保证连接的安全可靠。
    - DIN彩色编码环:便于快速识别不同尺寸的接线端子。
    - 尼龙绝缘环:减少泄漏、爬电及气体渗透,提升长期使用稳定性。
    - 重复插入不损毁:即使多次拆装也不影响导线端部的完整性,适用于频繁操作的场合。

    应用案例和使用建议


    Bootlace Ferrules在多种工业和消费设备中得到广泛应用,例如家庭配电箱、断路器以及各种控制面板等。在安装过程中,使用合适的压接工具至关重要。对于不同规格的导线,需选用相应的压接工具。建议在压接前先清洁导线端部,确保良好的电气连接。为了延长使用寿命,保持接线端子干燥并避免极端温度条件下的暴露。

    兼容性和支持


    - 压接工具:对于0.25至6 mm²的导线范围,可使用压接工具架513-2613搭配压接模具848-420;对于10至25 mm²的导线范围,则需使用压接工具297-2935。
    - 厂商支持:作为RS Professional认证产品,Bootlace Ferrules提供专业品质保障,并且能够以更优惠的价格媲美知名品牌。如需更多技术支持或售后服务,请访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题1:安装后为何会出现松动?
    - 解决方案:确认是否已使用正确的压接工具,并严格按照制造商的指示操作。

    - 问题2:发现接头有发热现象。
    - 解决方案:检查接线是否紧固,是否存在腐蚀或氧化情况。必要时请重新压接或更换新的Bootlace Ferrules。

    总结和推荐


    综上所述,Bootlace Ferrules凭借其优异的电气连接性能、便捷的操作特性以及广泛的适用范围,在各类电器系统中表现出色。无论是家用还是工业用途,这款产品都能为用户提供高效可靠的解决方案。因此,我们强烈推荐使用RS PRO Insulated Crimp Bootlace Ferrule来确保您的电器系统的稳定和安全运行。

5132613参数

参数
长*宽*高 8mm(长度)

5132613厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

5132613数据手册

厂牌 PDF简要描述 下载
RS RS 5132613 5132613数据手册

5132613封装设计

查看详情并下载
Symbol
Footprint
3D Model
