433034

产品分类: 端子 - 环形端子
厂牌: RS

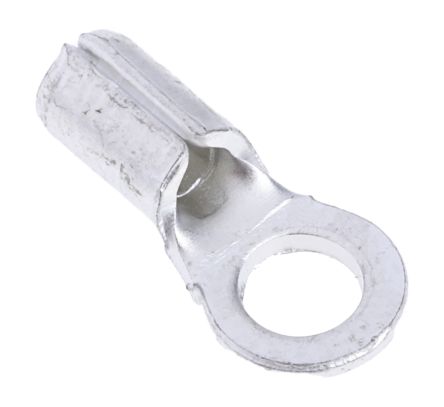

产品描述: RS PRO 圆形端子 裸端子, M3螺栓, 3.2mm内环直径, 最大线规1.5mm²
供应商型号: 433034
供应商: 海外现货
标准整包数: 100
RS 端子 - 环形端子 433034

433034概述

    # RS PRO Uninsulated Crimp Ring Terminal 技术手册解读

    产品简介


    RS PRO Uninsulated Crimp Ring Terminal 是一种广泛应用于工业和电子领域的连接件,特别适合于将电线或电缆连接到螺栓或其他接线柱上。这种环形端子以其高导电性和耐用性著称,能够提供稳定的电气连接。产品类型属于无绝缘设计的铜质环形端子,适用于从 0.5mm² 到 1.5mm² 的电线尺寸范围。主要功能是实现可靠且安全的电气连接,广泛应用于工业控制设备、汽车制造、通信设施、电源供应系统及家用电器等领域。

    技术参数


    以下是 RS PRO Uninsulated Crimp Ring Terminal 的关键技术和性能指标:
    - 接触材料:铜
    - 接触镀层:锡
    - 螺栓直径(Stud Size):M3
    - 最大额定电压:600V(最大)
    - 工作温度范围:-40°C 至 +150°C
    - 镀层厚度:0.8mm
    - 端子整体长度:12mm
    - 内环直径:3.3mm
    - 外环直径:5.5mm
    - 适用电线范围:0.5mm² 至 1.5mm²(对应 AWG 为 22 至 16)
    - 认证标准:符合 RoHS 指令 2011/65/EU 和 REACH 法规 2015/863

    产品特点和优势


    1. 经济实惠:采用单片设计,减少成本同时保持坚固耐用。
    2. 高性能导电性:由高导电性的铜制成,确保低电阻连接。
    3. 防腐蚀保护:锡涂层增强了抗腐蚀能力和机械强度。
    4. 易于安装:端子内部采用喇叭口形状设计,便于电线插入。
    5. 可靠性强:闭合式压接结构保证了牢固可靠的电气连接。

    应用案例和使用建议


    这些环形端子常用于需要频繁拆卸维护的应用场合,例如电机、发电机和其他需要定期检查的机械设备中。对于初次使用者,建议先对电线进行适当的预处理如剥线和清洁表面;并且根据具体应用场景选择合适的电线截面积以获得最佳效果。

    兼容性和支持


    此款产品可轻松与其他标准规格的螺栓配合使用。RS Components 提供了详尽的产品文档和技术支持服务,确保客户在整个生命周期内都能得到有效的帮助。

    常见问题与解决方案


    1. 问:如何判断是否已正确安装?
    - 答:通过观察是否有明显的裂缝或松动迹象来确认安装状态。
    2. 问:长时间暴露在高温环境下会影响性能吗?
    - 答:不会,只要不超过规定的最高工作温度限制即可维持正常运作。

    总结和推荐


    总体而言,RS PRO Uninsulated Crimp Ring Terminal 是一款性价比极高的连接解决方案,尤其适合那些追求经济性而不牺牲质量的企业和个人。鉴于其卓越的设计理念、广泛的应用场景以及强大的技术支持网络,我们强烈推荐将其纳入您的采购清单之中!如果您正在寻找一款既能满足日常需求又能适应极端条件下的理想工具,那么这将是您不可错过的选择。

433034参数

参数
长*宽*高 800μm(高度)

433034厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

433034数据手册

厂牌 PDF简要描述 下载
RS 端子 - 环形端子 RS 433034 433034数据手册

433034封装设计

查看详情并下载
Symbol
Footprint
3D Model
