470-910

产品分类: D-Sub 连接器
厂牌: RS

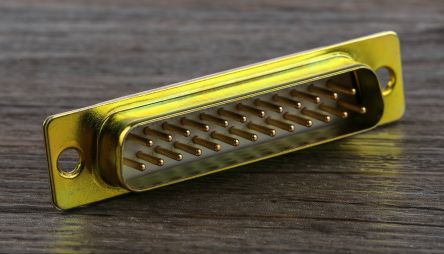

产品描述: RS PRO D型连接器, 公插, DB25针, 面板安装, 直向主体
供应商型号:
供应商:
标准整包数: 0
RS D-Sub 连接器 470-910

470-910概述

    RS PRO 25 Way Panel Mount D-sub Connector Plug: 技术手册解析

    产品简介


    RS PRO 25 Way Panel Mount D-sub Connector Plug是一款高可靠性、高性能的工业级连接器。其设计主要用于各种I/O(输入/输出)接口,适用于计算机、监视器、扫描仪、网络通信设备、数据处理设备、工业设备、测试和测量仪器、远程传感器及数据记录设备等领域。这款D-sub迷你型连接器采用锌钢板壳结构,并具有出色的耐久性和鲁棒性,能够承受严苛的工作环境。

    技术参数


    该连接器的技术参数如下:
    - 接触点数:25个
    - 性别:公头
    - 体位导向:直角
    - 安装方式:面板安装
    - 标准:D-sub
    - 外壳尺寸:B
    - 终端方法:焊接
    - 壳体材料:钢
    - 尺寸:长53.04mm × 宽14.78mm × 深12.55mm
    - 接触材料:铜合金
    - 接触镀层:金镍复合镀层
    - 应用温度范围:-65°C至+125°C
    - 电流额定值:5.0A
    - 电压额定值:750V
    - 接触电阻:<5x10³欧姆
    - 绝缘电阻:<5x10⁹欧姆
    - 防火等级:UL94 V-0

    产品特点和优势


    1. 高性能设计:这款D-sub连接器具有很高的性能标准,满足严格的工业要求。
    2. 坚固耐用:锌钢板壳使其具备良好的机械强度和抗腐蚀能力。
    3. 鲁棒性强:符合BS9523 F0010和F0018标准,确保连接器在恶劣环境下仍能可靠工作。
    4. 广泛的应用范围:从计算机到远程传感器,它几乎适用于所有需要I/O接口的场合。
    5. 易于安装:预钻孔的法兰便于直接面板安装,减少了额外固定步骤。

    应用案例和使用建议


    1. 计算机与外设:适用于PC机箱内的板卡之间连接。
    2. 通信设备:如路由器、交换机等通信设备的接口连接。
    3. 工业自动化:控制系统的输入输出接口连接。
    4. 监测仪表:用于各类工业监测设备的数据传输。
    - 使用建议:在安装过程中,确保连接器牢固固定于面板上,避免因震动导致接触不良。在高频或高速数据传输时,建议使用更高级别的屏蔽措施以减少电磁干扰。

    兼容性和支持


    - 兼容性:该连接器符合多种行业标准(如BS9523 F0010和F0018),可以轻松与符合相同标准的其他设备和组件配合使用。
    - 支持:RS Components提供专业的技术支持和售后服务,确保用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 连接不稳定:检查是否安装到位,并确保面板上的孔径正确匹配。
    2. 接触不良:检查接触点是否有氧化或污染,并进行清洁处理。
    3. 信号干扰:尝试增加屏蔽措施或缩短线缆长度。

    总结和推荐


    RS PRO 25 Way Panel Mount D-sub Connector Plug凭借其高性能、高稳定性和广泛的适用性,在工业应用中表现卓越。对于需要可靠且经济高效的I/O接口解决方案的场合,该产品是一个理想选择。我们强烈推荐这一款连接器作为各种工业及商业应用的首选。

470-910参数

参数
外壳材料 Glass Filled Polyester,Steel
针脚数 -
类型 标准 D-Sub
颜色 -
端接 焊盘
额定电流 5A
排数 2
触头镀层
长*宽*高 53.04mm*14.78mm*12.55mm
安装方式 面板安装

470-910厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

470-910数据手册

厂牌 PDF简要描述 下载
RS D-Sub 连接器 RS 470-910 470-910数据手册

470-910封装设计

查看详情并下载
Symbol
Footprint
3D Model
