5462920

产品分类:
厂牌: RS
产品描述: RS PRO RF连接器套件, 射频适配器套件, 内含30个射频同轴适配器,用于BNC、UHF、Mini UHF、N、TNC和SMA系列的互连。
供应商型号: 5462920
供应商: 海外现货
标准整包数: 1
RS  5462920

5462920概述

    RS Pro RF Connector Kit: A Comprehensive Guide

    产品简介

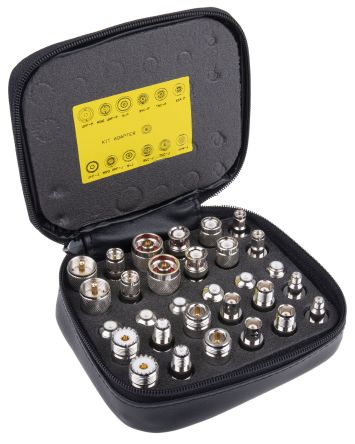

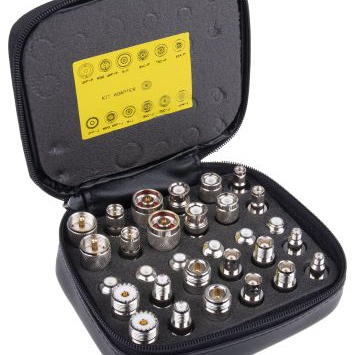

    RS Pro RF Connector Kit是一款高性能的射频同轴互连适配器套件,适用于BNC、UHF、mini UHF、N、TNC和SMA系列之间的连接。这款套件包含了30个RF同轴适配器,能够在不同的射频连接器系列之间实现无缝连接。适用于各种通信设备、测试仪器和科研设备等领域。

    技术参数


    - 套件内容: 30个RF同轴适配器,用于BNC、UHF、mini UHF、N、TNC和SMA系列间的互连。
    - 电气性能:
    - 阻抗: 50欧姆
    - 频率范围: 0 ~ 1 GHz
    - 最大电压驻波比 (V.S.W.R): 1.5
    - 最小回波损耗: 13.979 dB
    - 机械性能:
    - 插拔次数: 可承受500次插拔,无损坏迹象
    - 材料与电镀:
    - 连接器主体: 黄铜,镍电镀
    - 中心触点:
    - 男性触点: 黄铜
    - 女性触点: 铍铜或黄铜,镍镀层加金
    - 绝缘材料: 聚四氟乙烯 (PTFE)

    产品特点和优势


    - 多功能性: 套件包含了多种射频同轴适配器,能够适应多种不同系列的射频连接器。
    - 便携性: 软质携带箱设计,便于携带和存储。
    - 可靠性: 通过了多项严格的测试验证,确保在高频下的可靠性和稳定性。
    - 耐用性: 具有良好的机械性能,可承受多次插拔而不会损坏。

    应用案例和使用建议


    - 应用场景: 广泛应用于通信设备、无线电台、测试仪器及科研实验室中。
    - 使用建议:
    - 确保正确选择适配器型号以满足不同射频标准的需求。
    - 在插拔过程中保持适当力度,避免过度用力造成损坏。
    - 定期检查连接器的外观和内部,确保无损伤或氧化现象。

    兼容性和支持


    - 兼容性: 该适配器套件与各种常见的BNC、UHF、mini UHF、N、TNC和SMA系列射频连接器完全兼容。
    - 支持: RS公司提供了详细的技术文档和售后服务,确保用户在使用过程中获得及时的支持。

    常见问题与解决方案


    - 问题1: 如何判断适配器是否已损坏?
    - 解决方案: 使用网络分析仪进行V.S.W.R和回波损耗测试。如果测试结果明显超出规范范围,则可能存在损坏。
    - 问题2: 如何提高适配器的使用寿命?
    - 解决方案: 正确操作插拔过程,避免过度用力;定期清洁和检查连接器表面,防止氧化。

    总结和推荐


    综上所述,RS Pro RF Connector Kit凭借其全面的兼容性、可靠的电气性能和耐用的机械结构,在射频设备中表现出色。我们强烈推荐这一款高质量的产品,特别是对于那些需要频繁更换或升级射频连接器的应用场景。

5462920厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

5462920数据手册

厂牌 PDF简要描述 下载
RS RS 5462920 5462920数据手册
