472871

产品分类: D-Sub 连接器
厂牌: RS
产品描述: RS PRO D型连接器, 公插, DB37针, 面板安装, 直向主体
供应商型号: 472871
供应商: 海外现货
标准整包数: 5
RS D-Sub 连接器 472871

472871概述

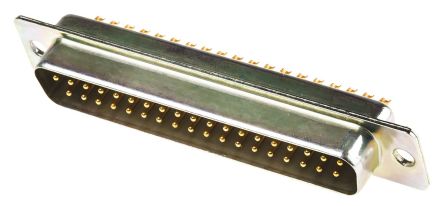

    高性能RS PRO 37 Way D-Sub连接器

    产品简介


    RS PRO 37 Way Panel Mount D-Sub连接器是一款高性能的D型迷你连接器,具有坚固的锌镀钢外壳和焊杯端接方式,使得电线连接变得简单方便。此连接器符合RS232标准接口,符合BS9523 F0010和F0018标准。适用于I/O(输入/输出)互连,广泛应用于工业和商业领域,如计算机、显示器、扫描仪、网络通信设备、数据处理设备、工业设备、测试测量仪器、远程传感器和数据记录器、便携式电力发生设备等。

    技术参数


    - 接触数量: 37
    - 性别: 公头
    - 主体方向: 直通
    - 安装方式: 面板安装
    - D型连接器标准: D-Sub
    - D-Sub外壳尺寸: C
    - 端接方法: 焊接
    - 外壳材料: 钢
    - 尺寸: 69.32mm x 12.55mm
    - 接触材料: 铜合金
    - 接触电镀: 金镀镍
    - 电流等级: 5.0A
    - 电压等级: 750V
    - 接触电阻: ≤5mΩ
    - 绝缘电阻: <5GΩ
    - 最大容纳线径: <0.5mm² (20AWG)
    - 最大操作温度: +125°C
    - 最小操作温度: -65°C
    - 认证/标准: BS9523 F0010 和 F0018/MIL-C-24308, BS9523 F0018 和 DIN 41652/MIL-C-24308
    - 阻燃材料等级: UL94 V-0

    产品特点和优势


    - 高性能设计: 遵循RS232标准,设计可靠且性能优良。
    - 机械强度高: 使用坚固的锌镀钢外壳,增加了连接器的耐用性和抗腐蚀能力。
    - 易于安装: 带有预钻孔的法兰,便于面板安装。
    - 电气性能优越: 接触电阻低,绝缘电阻高,适合工业和商业应用。
    - 温度范围宽广: 能够适应广泛的温度变化,适合恶劣环境下的应用。

    应用案例和使用建议


    RS PRO 37 Way D-Sub连接器被广泛用于各种设备之间进行信号传输和数据交换。例如,在工业自动化系统中,它可以作为传感器和控制器之间的通信接口。为了确保最佳性能,建议在安装时遵循制造商的指南,特别是在高温和低温环境中使用时,要确保连接器处于适当的工作状态。

    兼容性和支持


    此款D-Sub连接器与其他标准的D-Sub连接器具有良好的兼容性,可广泛应用于各种电子设备中。厂商提供了详尽的技术文档和支持服务,以帮助客户更好地了解产品的使用方法和维护保养。

    常见问题与解决方案


    1. 问:如何正确安装D-Sub连接器?
    - 答:参考产品手册中的安装指南,确保按照正确的顺序和方向安装,并使用适当的工具。
    2. 问:连接器是否能够承受极端温度条件?
    - 答:该连接器可以在-65°C至+125°C的温度范围内正常工作,但需要确保在安装和使用过程中不受过热或过冷的影响。
    3. 问:如果连接器出现问题怎么办?
    - 答:首先检查接线是否正确,然后查看产品手册中的故障排查部分。若仍无法解决问题,联系厂商获取进一步的支持。

    总结和推荐


    RS PRO 37 Way D-Sub连接器凭借其高可靠性和广泛的应用范围,成为了市场上一款非常值得推荐的产品。它不仅具备出色的电气性能,还具有良好的机械强度和宽广的工作温度范围,非常适合各种工业和商业应用。如果您正在寻找一个高性能且成本效益高的D-Sub连接器,RS PRO 37 Way D-Sub连接器将是您的理想选择。

472871参数

参数
排数 -
触头镀层
外壳材料 Steel
针脚数 -
类型 标准 D-Sub
颜色 -
端接 焊盘
额定电流 5A
长*宽*高 69.32mm*12.55mm*12.55mm
安装方式 面板安装

472871厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

472871数据手册

厂牌 PDF简要描述 下载
RS D-Sub 连接器 RS 472871 472871数据手册

472871封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 229.4012
125+ ¥ 217.9295
375+ ¥ 207.0313
1000+ ¥ 196.6812
5000+ ¥ 186.8474
库存: 1633
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 1147
