60K164-S60N1

厂牌: ROSENBERGER
产品描述: Rosenberger 同轴转接头, 7/16 到 4.3-10, 插座, 阻抗50Ω, 直角
供应商型号: 1367733
供应商: 海外现货
标准整包数: 1

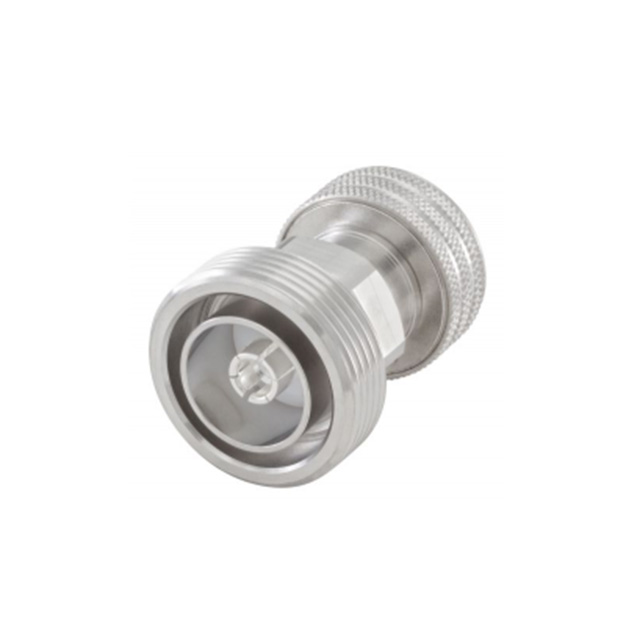

ROSENBERGER 同轴连接器(RF) - 适配器 60K164-S60N1

60K164-S60N1概述

    Rosenberger 60K164-S60N1 技术手册解析

    产品简介


    Rosenberger 60K164-S60N1 是一款适用于射频信号传输的4.3-10插头与7-16插孔之间的适配器。其主要功能是将不同标准的连接器进行转换,以便实现射频设备间的互联互通。这种适配器广泛应用于通信、雷达系统、测试仪器以及任何需要高精度射频连接的应用场景。

    技术参数


    以下是 Rosenberger 60K164-S60N1 的关键技术和电气参数:
    - 阻抗: 50 Ω
    - 频率范围: 直流至8.3 GHz
    - 回波损耗:
    - 直流至4 GHz:≥ 36 dB
    - 4 GHz至6 GHz:≥ 32 dB
    - 插入损耗: ≤ 0.1 × f [GHz] dB
    - 绝缘电阻: ≥ 5 GΩ
    - 中心接触电阻:
    - 4.3-10侧:≤ 1.0 mΩ
    - 7-16侧:≤ 0.4 mΩ
    - 外接触电阻:
    - 4.3-10侧:≤ 1.0 mΩ
    - 7-16侧:≤ 1.5 mΩ
    - 测试电压: 2500 V rms
    - 工作电压: 500 V rms
    - RF泄漏:
    - 直流至3 GHz:≥ 90 dB
    - 3至6 GHz:≥ 70 dB
    - 功率处理能力(在90°C,海拔3000米): 500 W @ 2.0 GHz
    - 互调失真(三阶):
    - 0.4至4.0 GHz:≥ 160 dBc (2 x 46 dBm)
    - 0.4至4.0 GHz:≥ 166 dBc (2 x 43 dBm)

    产品特点和优势


    1. 高可靠性: Rosenberger 60K164-S60N1 配备银镀层的中心触点,以确保稳定的电气性能和长期使用寿命。
    2. 宽频带覆盖: 支持直流至8.3 GHz的频率范围,适用于多种应用场景。
    3. 高性能隔离: 高达36 dB的回波损耗,确保信号传输过程中的低反射和高效率。
    4. 耐用性强: 机械性能优良,支持至少100次最小500次的连接循环。
    5. 耐环境性: 能够在极端环境下(-55 °C至+90 °C)正常工作,并符合IP68防护等级。

    应用案例和使用建议


    - 通信系统: 在通信基站中,将不同标准的天线连接器进行适配,确保信号的高效传输。
    - 测试设备: 在实验室环境中,用于各种射频测试仪器的连接,保证测试数据的准确性。
    - 雷达系统: 在军事或民用雷达系统中,作为连接器间的桥梁,减少信号损失。
    使用建议:
    - 安装环境: 确保连接环境干燥、无尘,避免因潮湿或灰尘导致的接触不良。
    - 维护保养: 定期检查连接状态,确保接口清洁,避免氧化影响性能。

    兼容性和支持


    Rosenberger 60K164-S60N1 可与多种射频设备和电缆兼容,但具体适用型号需参照厂商提供的文档。公司提供了全面的技术支持,包括安装指南、维护手册等资源。

    常见问题与解决方案


    1. 接触不良: 检查接口是否有灰尘或异物,必要时清洁后再重新连接。
    2. 插入损耗过大: 确认连接正确且接口未受损,更换损坏的适配器。
    3. 信号质量下降: 检查所有连接器是否紧密配合,调整扭矩至推荐值。

    总结和推荐


    Rosenberger 60K164-S60N1 是一款性能优异、应用广泛的射频连接适配器。其卓越的电气性能和耐用性使其成为众多射频应用的理想选择。建议在关键通信和测试系统中优先考虑该产品,以确保系统的稳定运行。

60K164-S60N1参数

参数
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 8.3GHz
紧固类型 螺纹
中心触头镀层
长*宽*高 39.7mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

60K164-S60N1厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

60K164-S60N1数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 适配器 ROSENBERGER 60K164-S60N1 60K164-S60N1数据手册

60K164-S60N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
