首页  >  产品百科  >  56S151-K00N5

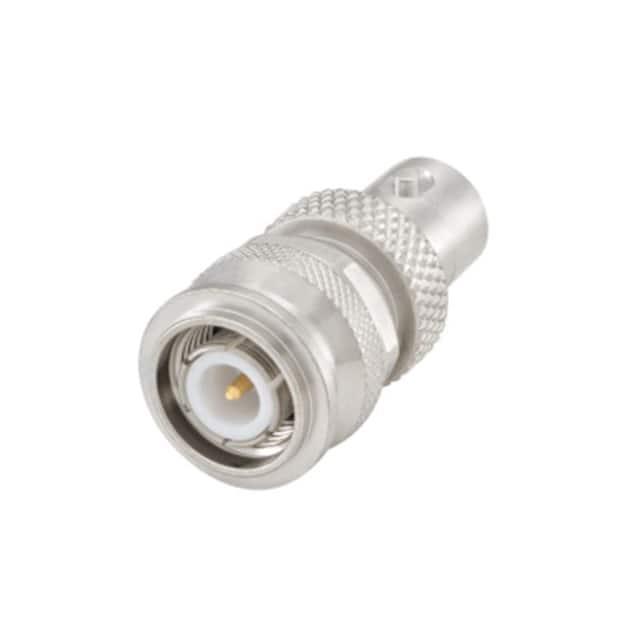

56S151-K00N5

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Rosenberger 射频适配器, TNC 到 BNC, 插头, 阻抗50Ω, 直向
供应商型号: 476-56S151-K00N5
供应商: Mouser
标准整包数: 1

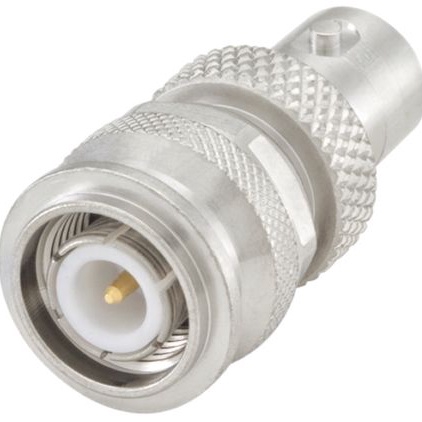

ROSENBERGER 同轴连接器(RF) 56S151-K00N5

56S151-K00N5概述


    产品简介


    产品名称:TNC 50Ω 插头 - BNC 50Ω 网孔适配器 (56S151-K00N5)
    产品类型: 这是一款适用于高频通信设备的BNC和TNC接口之间的射频适配器,主要用于信号传输,支持从直流到10GHz频率范围内的信号。
    主要功能:
    - 高性能阻抗匹配:50Ω。
    - 高频信号传输:支持DC至10GHz频率范围。
    - 低插入损耗:小于0.05x频率(GHz)分贝,适用于DC到4GHz频率范围。
    - 高可靠性:耐受极端环境条件,包括-65°C到+165°C的工作温度范围。
    应用领域:
    - 通信系统
    - 测试设备
    - 仪器仪表
    - 雷达系统
    - 军事及航天应用

    技术参数


    电气参数:
    - 阻抗: 50Ω
    - 频率范围: DC 至 10GHz
    - 反射损耗:
    - ≥35dB @ DC至1GHz
    - ≥26dB @ 1GHz至2GHz
    - ≥18dB @ 2GHz至4GHz
    - 插入损耗: ≤0.05x频率(GHz)分贝,DC至4GHz
    - 绝缘电阻: ≥5GΩ
    - 中心触点电阻: ≤1.5mΩ(BNC和TNC侧)
    - 外壳触点电阻: ≤1mΩ(BNC和TNC侧)
    - 测试电压(海平面): 1500Vrms
    - 工作电压(海平面): 500Vrms
    - 功率处理能力(20°C,海平面,VSWR 1.0): 80W @ 2GHz
    机械参数:
    - 插配次数: ≥500次(BNC侧和TNC侧)
    - 轴向中心接触捕获力: ≥15N(BNC侧和TNC侧)
    - 耦合测试扭矩: N/A(BNC侧);≤1.7Nm(TNC侧)
    - 推荐扭矩: N/A(BNC侧);0.46Nm至0.69Nm(TNC侧)
    环境参数:
    - 工作温度范围: -65°C至+165°C
    - 热冲击: MIL-STD-202, Method 107, Condition B
    - 腐蚀: MIL-STD-202, Method 101, Condition B
    - 振动: MIL-STD-202, Method 204, Condition B
    - 冲击: MIL-STD-202, Method 213, Condition G
    - 湿气抵抗力: MIL-STD-202, Method 106
    - RoHS合规
    其他参数:
    - 重量: 22.6克/件

    产品特点和优势


    - 高可靠性: 能够在极端环境下稳定工作,例如高低温、湿气等。
    - 低损耗: 具有较低的插入损耗和较高的反射损耗,确保信号传输质量。
    - 高性能连接: 采用先进的材料和镀层工艺,提供出色的电气和机械性能。
    - 耐用性: 保证500次以上的插配寿命,且轴向中心接触捕获力高达15N,确保长期稳定运行。

    应用案例和使用建议


    应用场景:
    - 用于雷达系统中作为天线和接收机之间的连接器。
    - 在实验室测试设备中,用于不同接口类型的转换。
    - 军事和航天领域的射频信号传输设备中,作为关键组件。
    使用建议:
    - 在安装过程中注意保持接口清洁,避免污染物影响信号传输质量。
    - 在频繁插拔的应用场合,建议定期检查接口的磨损情况,并适时更换以保证信号完整性。
    - 为了达到最佳性能,建议在安装前根据具体应用需求调整适当的扭矩值。

    兼容性和支持


    - 兼容性: 该产品能够无缝兼容BNC和TNC两种接口标准,广泛应用于各类通信设备。
    - 支持: 供应商提供必要的技术支持和售后服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. Q:适配器出现接触不良的情况怎么办?
    - A: 首先检查接口是否清洁干净,必要时可以使用专用工具清理。其次检查安装扭矩是否符合要求,过高或过低的扭矩都可能导致接触不良。如果上述方法无法解决问题,建议联系技术支持进行进一步排查。
    2. Q:如何判断适配器是否损坏?
    - A: 可以通过测量适配器的电气参数来判断,如阻抗、插入损耗等是否正常。也可以在实际应用中观察信号传输质量是否有明显下降,结合这些信息综合判断。

    总结和推荐


    综上所述,这款TNC 50Ω插头-BNC 50Ω网孔适配器凭借其卓越的性能和高可靠性,在各种严苛环境中均能表现出色。无论是对于专业设备还是普通消费级产品,都是理想的连接解决方案。因此,强烈推荐在需要高性能射频连接的应用中使用此产品。

56S151-K00N5参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 10GHz
紧固类型 插销锁,螺纹
端口数 -
触头端接 -
类型 Bayonet Lock,Threaded
长*宽*高 32mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

56S151-K00N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

56S151-K00N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER 56S151-K00N5 56S151-K00N5数据手册

56S151-K00N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.448 ¥ 536.1356
10+ $ 49.7124 ¥ 420.0698
25+ $ 46.818 ¥ 395.6121
50+ $ 42.8085 ¥ 361.7318
100+ $ 41.8635 ¥ 353.7466
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 536.13
