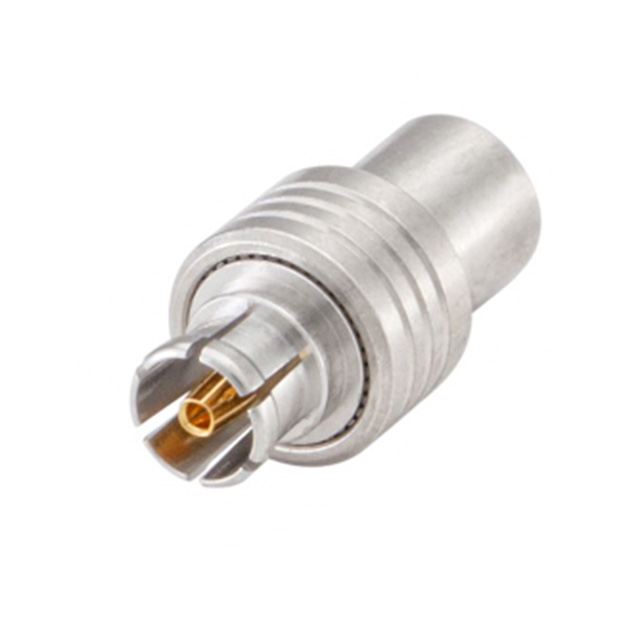

119K101-272N5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Snap-On 白青铜 导线安装,焊接安装,自由悬挂,通孔安装
供应商型号: 2326425
供应商: 欧时
标准整包数: 1

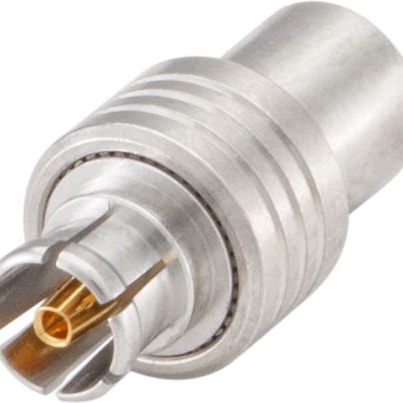

ROSENBERGER 同轴连接器(RF) - 配件 119K101-272N5

119K101-272N5概述

    P-SMP Straight Jack 119K101-272N5 技术手册概述

    产品简介


    P-SMP Straight Jack 119K101-272N5 是一款高频同轴连接器,由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产。该产品主要用于高速数据传输和高频信号处理的应用场合。它在通讯设备、雷达系统、航空航天和医疗仪器等领域具有广泛的应用。

    技术参数


    - 接口:符合 Rosenberger P-SMP 标准
    - 材料及电镀
    - 中心接触体:CuBe(铍铜),Au-Dur®,镀金
    - 外部接触体:CuBe(铍铜),Flash 白青铜镀银(例如 Optargen®)
    - 绝缘材料:PTFE
    - 电气数据
    - 阻抗:50 Ω
    - 频率范围:DC 至 10 GHz
    - 回波损耗:≥30 dB (DC 至 3 GHz),≥25 dB (3 至 6 GHz)
    - 插入损耗:≤0.03 x dB
    - 绝缘电阻:≥5 GΩ
    - 中心接触电阻:≤3.0 mΩ
    - 外部接触电阻:≤2.0 mΩ
    - 测试电压(海平面):1000 Vrms
    - 工作电压(海平面):480 Vrms
    - 功率处理能力(20°C,海平面,VSWR 1.0):≤200 W @ 2.2 GHz
    - 三阶互调:≥160 dBc (2 x 43 dBm)

    产品特点和优势


    1. 高可靠性:能够承受高达 1000 次的插拔循环。
    2. 宽温度范围:可在极端温度环境下(-65°C 至 +165°C)正常工作。
    3. 优越的阻抗匹配:确保信号传输的稳定性,回波损耗低。
    4. 卓越的机械强度:中心接触件能够承受不低于 7 N 的轴向力。
    5. 环境适应性强:通过振动和冲击测试,适合在严苛环境中使用。

    应用案例和使用建议


    该连接器适用于高频信号传输应用,例如通信系统、雷达系统等。在设计时需要考虑连接器与所选电缆的兼容性(如 UT 141, RTK-FS 141)。
    使用建议:
    - 确保在安装前详细阅读装配说明书,以避免损坏连接器。
    - 定期检查连接器状态,确保其可靠性和信号传输质量。

    兼容性和支持


    该产品适用于特定类型的电缆(UT 141, RTK-FS 141)。厂商提供详细的装配指南和支持文档。此外,用户可以联系 Rosenberger Hochfrequenztechnik GmbH & Co. KG 获取进一步的技术支持。

    常见问题与解决方案


    1. 连接器松动:确保正确紧固连接器,并按照装配说明书操作。
    2. 信号衰减:检查电缆类型是否符合要求,并确保所有接点无腐蚀或损坏。
    3. 插入力大:如果插入力过大,可能是由于接点没有对齐,请确认接点是否对齐正确。

    总结和推荐


    总体而言,P-SMP Straight Jack 119K101-272N5 连接器具有出色的电气性能和可靠性,能够在广泛的温度和环境条件下稳定工作。其优越的设计使其成为高频信号传输领域的理想选择。因此,我们强烈推荐这款连接器用于需要高性能和可靠性的应用场景。

119K101-272N5参数

参数
基体镀层 白青铜
配件类型 -
类型 Female Socket,Jack,Snap-On
颜色 -
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售

119K101-272N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

119K101-272N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 119K101-272N5 119K101-272N5数据手册

119K101-272N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7406 ¥ 107.6578
10+ $ 12.4192 ¥ 104.942
25+ $ 12.1106 ¥ 102.3347
50+ $ 11.8149 ¥ 99.8361
100+ $ 11.5192 ¥ 97.3375
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.65
