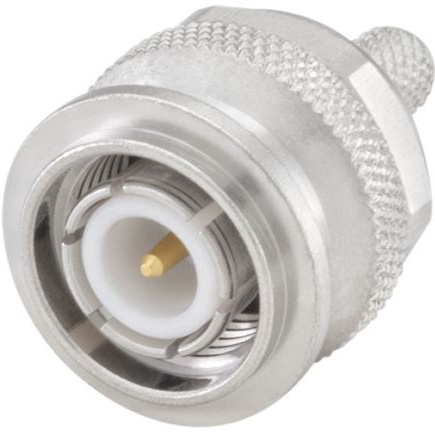

56S107-106N5

厂牌: ROSENBERGER
产品描述: Rosenberger TNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于柔性线
供应商型号: 56S107-106N5
供应商: 国内现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 56S107-106N5

56S107-106N5概述

    # TNC 50Ω Straight Plug 56S107-106N5 技术手册

    产品简介


    基本介绍
    TNC 50Ω Straight Plug 56S107-106N5 是一款由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产的同轴连接器。这款连接器广泛应用于通信系统、雷达系统、仪器仪表等领域,尤其是在需要高可靠性和高频传输性能的应用中表现尤为出色。
    应用领域
    - 无线通信
    - 雷达系统
    - 卫星通信
    - 仪器仪表
    - 军事通信

    技术参数


    电气数据
    - 阻抗:50Ω
    - 频率范围:直流至10 GHz
    - 回波损耗:
    - DC 至 2.5 GHz ≥ 30 dB
    - 2.5 GHz 至 4 GHz ≥ 20 dB
    - 4 GHz 至 6 GHz ≥ 18 dB
    - 插入损耗 ≤ 0.05 x f [GHz] dB
    - 绝缘电阻 ≥ 5 GΩ
    - 中心触点电阻 ≤ 1.5 mΩ
    - 外部触点电阻 ≤ 1.0 mΩ
    - 测试电压(海平面):1500 Vrms
    - 工作电压(海平面):500 Vrms
    - 功率处理能力(20°C,海平面,VSWR 1.0):2 GHz时为80 W
    机械数据
    - 连接次数 ≥ 500次
    - 中心触点捕获力:轴向 ≥ 15 N
    - 耦合测试扭矩 ≤ 1.7 Nm
    - 推荐扭矩 0.46 Nm 至 0.69 Nm
    环境数据
    - 温度范围:-65°C 至 +165°C
    - 热冲击:MIL-STD-202, Method 107, Condition B
    - 腐蚀:MIL-STD-202, Method 101, Condition B
    - 振动:MIL-STD-202, Method 204, Condition B
    - 冲击:MIL-STD-202, Method 213, Condition G
    - 防潮:MIL-STD-202, Method 106
    - 符合 RoHS 标准
    材料和电镀
    - 中心触点:黄铜材质,镀金层为 AuroDur®
    - 外部触点:黄铜材质,银镀层外覆白色青铜(如Optargen®)
    - 连接器主体:黄铜材质,银镀层外覆白色青铜(如Optargen®)
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 密封圈:氯丁橡胶(Neoprene CR 50C6)
    - 压接筒:铜,银镀层外覆白色青铜(如Optargen®)
    重量
    - 重量:13.9 克/个
    兼容电缆
    - RG 58 C/U
    - RG 141 /U

    产品特点和优势


    独特功能和优势
    1. 高频率传输性能:高达10 GHz的频率范围使其适用于高频通信系统。
    2. 优异的回波损耗:在宽频段内具有良好的回波损耗,确保信号的稳定传输。
    3. 强大的环境适应性:能够在极端温度、湿度和机械冲击条件下保持稳定性能。
    4. 高可靠性:超过500次的连接寿命,适合频繁插拔的场合。
    5. 低插入损耗和接触电阻:确保信号传输的高效和稳定性。

    应用案例和使用建议


    实际应用场景
    - 无线通信基站的天线连接。
    - 军事通信系统中的关键设备接口。
    - 雷达系统的射频信号传输。
    使用建议
    - 在安装前仔细阅读装配指南,确保正确安装。
    - 定期检查连接器的状态,及时更换磨损严重的部件。
    - 选择合适的电缆类型以避免因电缆引起的限制。

    兼容性和支持


    兼容性
    TNC 50Ω Straight Plug 56S107-106N5 适用于多种标准电缆,如RG 58 C/U和RG 141 /U。
    支持信息
    制造商提供了详细的装配指导,并推荐了相应的压接工具和配件。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接器损坏
    - 解决方法:检查连接过程是否规范,必要时更换新的连接器。

    2. 信号质量下降
    - 解决方法:确认连接器与电缆之间无松动,检查是否需要重新压接。
    3. 耐久性不足
    - 解决方法:尽量减少不必要的连接和断开操作,定期进行维护检查。

    总结和推荐


    综合评估
    TNC 50Ω Straight Plug 56S107-106N5 以其卓越的电气性能、广泛的环境适应性和长寿命的优势,在高频通信领域表现出色。它特别适用于需要高可靠性和高稳定性的应用场合。
    推荐
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用TNC 50Ω Straight Plug 56S107-106N5 在需要高频信号传输和稳定连接的项目中。

56S107-106N5参数

参数
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层 白青铜
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
