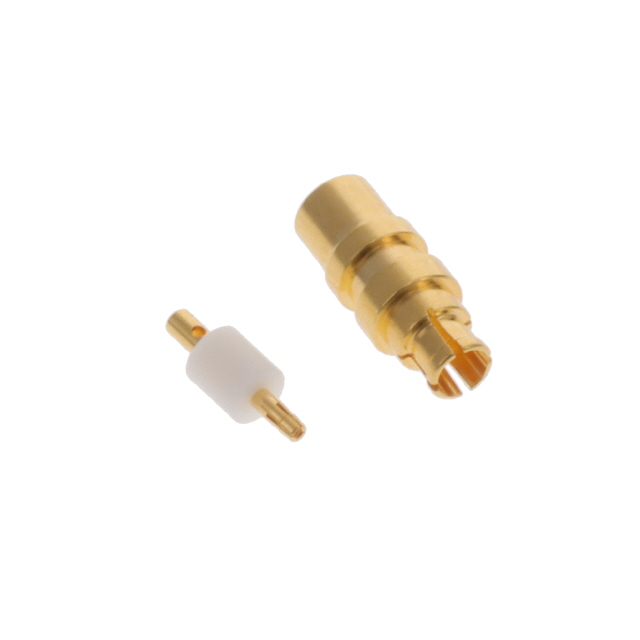

18K102-271L5

厂牌: ROSENBERGER
产品描述: Female Socket,Jack,Snap-On 金 导线安装,焊接安装,自由悬挂,通孔安装
供应商型号: 2326433
供应商: 欧时
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 18K102-271L5

18K102-271L5概述

    Mini SMP Straight Jack 18K102-271L5 技术手册解析

    产品简介


    Mini SMP Straight Jack 18K102-271L5 是一种高频连接器,适用于需要高频率和稳定性的应用场景。它主要用于射频(RF)通信系统中,如无线通信设备、测试仪器及航空航天设备。该连接器通过提供低插入损耗和高回波损耗来确保信号传输的质量。

    技术参数


    | 参数 | 描述 |

    | 接口标准 | 根据 MIL-STD-348A, 图32 |
    | 阻抗 | 50 Ω |
    | 工作频率 | DC 至 65 GHz |
    | 回波损耗 | DC 至 18 GHz ≥ 26 dB
    18 至 26.5 GHz ≥ 20 dB
    26.5 至 50 GHz ≥ 14 dB |
    | 插入损耗 | DC 至 26.5 GHz ≤ 0.05 x dB |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 中心接触电阻 | ≤ 6.0 mΩ |
    | 外围接触电阻 | ≤ 2.0 mΩ |
    | 工作电压 | 海平面:325 Vrms
    70000 英尺:125 Vrms |
    | 材料和电镀 | 中心触点:CuBe, 金镀层
    外部触点:CuBe, 金镀层
    绝缘材料:聚四氟乙烯 (PTFE) |
    | 环境温度范围 | -55°C 至 +155°C |

    产品特点和优势


    Mini SMP Straight Jack 18K102-271L5 的主要特点包括:
    1. 宽频带覆盖:支持从直流到 65 GHz 的信号传输,使其适用于各种高频应用场景。
    2. 高可靠性:具备良好的电气和机械性能,如高回波损耗和低插入损耗。
    3. 良好的兼容性:可与 GPPOTM 和 SSMPTM 连接器适配。
    4. 坚固耐用:满足 MIL-STD-202 标准下的温度冲击、振动和冲击要求。
    5. 轻量化设计:每个连接器重仅 0.3 克,便于安装和维护。

    应用案例和使用建议


    此连接器广泛应用于需要高频率传输的应用场景,例如:
    1. 无线通信设备:确保信号传输质量和稳定性。
    2. 测试仪器:用于高性能测试设备,确保测量精度。
    3. 航空航天设备:在极端环境下仍能保持可靠性能。
    使用建议:
    - 在安装时确保连接器接口对齐,避免因接触不良导致的信号衰减。
    - 使用适合的电缆(如 UT 85-M17, RG 405 /U),以确保最佳的电气性能。
    - 定期检查连接器状态,确保长期使用的可靠性。

    兼容性和支持


    Mini SMP Straight Jack 18K102-271L5 与 GPPOTM (Gilbert Engineering Co., Inc.) 和 SSMPTM (Connectors Devices, Inc.) 兼容,确保与其他设备的无缝集成。Rosenberger 公司还提供了详细的组装说明书(编号 18 A1),以帮助用户正确安装和使用产品。此外,公司还承诺遵守 RoHS 标准,确保产品环保。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查电缆类型是否符合要求,重新焊接连接点。 |
    | 回波损耗偏低 | 重新清洁连接器接口,确保良好接触。 |
    | 连接松动 | 检查紧固螺钉是否拧紧,必要时更换密封圈。 |

    总结和推荐


    总体而言,Mini SMP Straight Jack 18K102-271L5 是一款高性能、高可靠的射频连接器,特别适用于高频应用场景。其宽频带覆盖能力、优良的电气和机械性能,使其在市场上具有很强的竞争力。强烈推荐在需要高频率信号传输的场合使用此产品。

18K102-271L5参数

参数
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
颜色 -
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装
