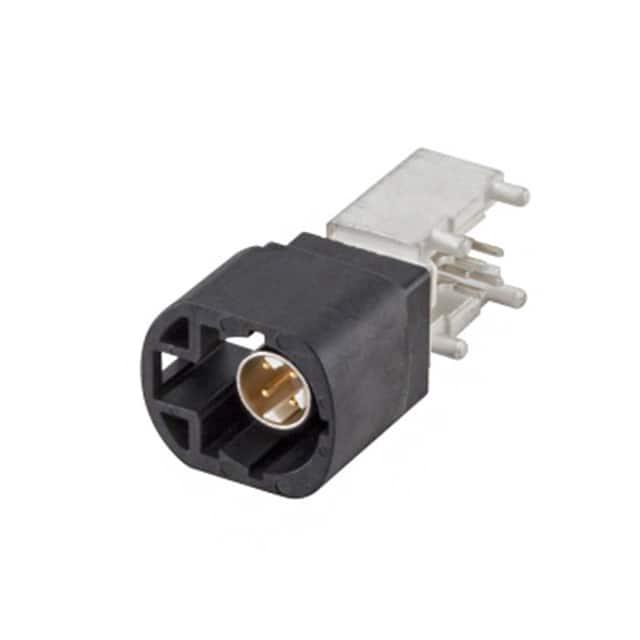

D4S20L-40MA5-A

厂牌: ROSENBERGER
产品描述: Latch Lock,Male Pin,Plug 1.5A 0.15µm 黑色 焊接安装,通孔安装
供应商型号: 14M-D4S20L-40MA5-A
供应商: 云汉优选
标准整包数: 1
ROSENBERGER 矩形连接器 - 针座 - 公插针 D4S20L-40MA5-A

D4S20L-40MA5-A概述

    # Rosenberger HSD® Right Angle Plug 技术手册解析

    1. 产品简介


    Rosenberger HSD® Right Angle Plug(型号D4S20L-40MA5-Y)是一款高性能的高频同轴连接器,专为印刷电路板设计。该产品广泛应用于汽车电子、通信设备、工业控制等领域,特别是需要高频率信号传输的应用场合。通过提供卓越的阻抗匹配和低插入损耗,该插头能够确保数据传输的稳定性和可靠性。
    主要功能
    - 支持高达2 GHz的信号频率。
    - 提供优秀的屏蔽效果和抗干扰能力。
    - 紧凑的设计便于集成到狭小的空间中。
    应用领域
    - 汽车娱乐系统与导航设备。
    - 工业自动化设备的数据接口。
    - 高速通信网络设备。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    | 参数类别 | 规格 |

    | 阻抗 | 差分模式下100欧姆 |
    | 频率范围 | DC至2 GHz |
    | 回波损耗 | 1 GHz内≥20 dB;2 GHz内≥17 dB |
    | 插入损耗 | 1 GHz时≤0.1 dB |
    | 交叉串扰 | 近端≥30 dB;远端≥35 dB |
    | 绝缘电阻 | ≥1×10^6 Ω |
    | 接触电阻 | 信号接触≤10 mΩ;外壳接触≤7.5 mΩ |
    | 耐压等级 | 工作电压100 Vrms;测试电压250 Vrms |
    | 机械寿命 | ≥25次插拔 |
    工作环境方面,该产品能在-40°C至+105°C的温度范围内正常工作,并且符合RoHS标准。

    3. 产品特点和优势


    特点
    - 使用高质量材料:中心导体采用镀金处理,增强了导电性能;外壳由镍锡涂层保护,具有良好的抗氧化性能。
    - 稳定的电气性能:低插入损耗、高屏蔽效率和出色的抗干扰能力。
    - 紧凑型设计:适合紧凑空间布局。
    优势
    - 可靠耐用:经过多次热循环测试和振动冲击测试,确保长期使用的稳定性。
    - 易用性:提供多种颜色编码选项,便于区分不同用途的连接器。
    - 行业认可:符合国际标准(如IEC 60068),满足严格的工业要求。

    4. 应用案例和使用建议


    应用案例
    - 在某汽车制造厂的实际应用中,Rosenberger HSD® Right Angle Plug被用于车载信息娱乐系统的高速数据传输模块。由于其出色的电磁兼容性和高可靠性,在复杂的车内环境中仍能保持稳定的数据连接。
    使用建议
    - 确保连接器与电缆的良好匹配,避免因不匹配导致的信号衰减。
    - 安装过程中注意保持连接器清洁,防止灰尘或油脂影响接触质量。
    - 定期检查连接器状态,特别是在高温或潮湿环境下长期使用时。

    5. 兼容性和支持


    该连接器适用于多种屏蔽电缆,但具体适配型号需根据实际需求选择。此外,Rosenberger公司提供了详尽的技术文档和技术支持服务,包括安装指南、测试规范等,方便用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 检查连接器是否正确安装或有污垢阻碍。 |
    | 屏蔽效果不佳 | 确认电缆屏蔽层完全覆盖并正确接地。 |
    | 插拔次数减少 | 检查是否超过额定使用寿命。 |

    7. 总结和推荐


    综合评估
    Rosenberger HSD® Right Angle Plug以其优异的电气性能、可靠的机械结构和广泛的适用性成为一款极具竞争力的产品。无论是对数据传输速率要求较高的汽车电子还是工业控制系统,该连接器都能胜任。
    推荐结论
    强烈推荐使用此产品!它不仅能满足当前大部分高频信号传输的需求,还能适应未来更高性能要求的应用场景。对于寻求高品质、高可靠性的客户来说,这款连接器无疑是最佳选择之一。

D4S20L-40MA5-A参数

参数
针脚数 -
间距-配接 -
排数 -
排距 -
颜色 黑色
触头镀层 - 配接 -
类型 Latch Lock,Male Pin,Plug
额定电流 1.5A
触头镀层厚度 - 配接 0.15µm
防护等级 -
安装方式 焊接安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
