D4S20D-40MA5-F

产品分类: 同轴连接器(RF)
厂牌: ROSENBERGER
产品描述: Latch Lock,Male Pin,Plug 1 2GHz 100Ω 棕色 焊接 焊接安装,通孔安装
供应商型号: CGC-D4S20D-40MA5-F
供应商: 海外现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) D4S20D-40MA5-F

D4S20D-40MA5-F概述

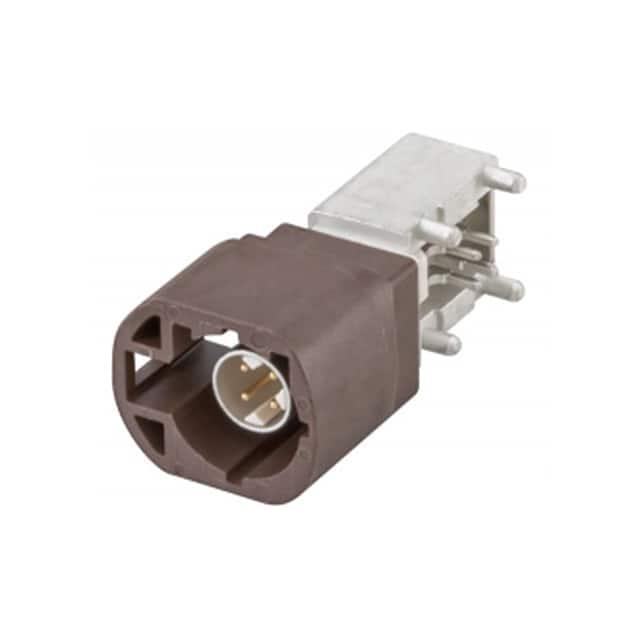

    RosenbergerHSD® RIGHT ANGLE PLUG FOR PCB D4S20D-40MA5-Y

    1. 产品简介


    RosenbergerHSD® RIGHT ANGLE PLUG FOR PCB(型号D4S20D-40MA5-Y)是一款专为印刷电路板(PCB)设计的高性能高速差分连接器。此连接器主要应用于高频信号传输领域,如汽车电子、通信设备和工业自动化系统等。它的设计考虑到了高频率下的阻抗匹配,确保信号的稳定性和完整性。

    2. 技术参数


    该连接器的技术参数如下:
    - 阻抗:100 Ω 差分信号
    - 频率范围:DC 至 2.0 GHz
    - 插入损耗:≤ 0.1 dB @ 1.0 GHz
    - 回波损耗:≥ 20 dB 至 1.0 GHz;≥ 17 dB 至 2.0 GHz
    - 近端串扰:≤ 30 dB
    - 远端串扰:≤ 35 dB
    - 绝缘电阻:≥ 1x10³ MΩ
    - 信号接触电阻:≤ 10 mΩ
    - 外壳接触电阻:≤ 7.5 mΩ
    - 测试电压:250 V rms
    - 工作电压:100 V rms
    - 直流电流承载能力:≤ 1.5 A DC
    - RF 泄漏屏蔽效果:≥ 75 dB 至 1 GHz(IEC 62153-4-7);≥ 65 dB 至 2 GHz(IEC 62153-4-7)

    3. 产品特点和优势


    RosenbergerHSD® RIGHT ANGLE PLUG FOR PCB 的主要特点包括:
    - 高频率适应性:适用于高达 2.0 GHz 的信号传输,提供出色的信号完整性和稳定性。
    - 优越的电气性能:低插入损耗、高回波损耗和低串扰,确保信号质量。
    - 可靠的机械设计:提供至少 25 次插拔循环寿命,满足各种严苛环境下的使用需求。
    - 宽泛的工作温度范围:能够在 -40°C 到 +105°C 的极端环境下正常工作。
    - 环保材料:符合 RoHS 标准,确保无铅化生产和绿色环保。

    4. 应用案例和使用建议


    - 应用案例:RosenbergerHSD® RIGHT ANGLE PLUG FOR PCB 常见于汽车电子系统、数据中心网络接口、工厂自动化设备等领域。
    - 使用建议:在安装过程中,应确保接地良好并正确安装屏蔽层,以提高 EMC 屏蔽效果。此外,在使用过程中应注意保持连接器清洁,避免灰尘和其他杂质影响性能。

    5. 兼容性和支持


    - 兼容性:该连接器按照 RN 059-01 标准设计,可以与其他遵循相同标准的组件兼容。
    - 支持和维护:供应商提供全面的技术支持,包括详细的安装指南和维护手册。客户还可以通过电子邮件或电话联系制造商获取帮助。

    6. 常见问题与解决方案


    - 问题1:插入力过大。
    - 解决方案:检查插头和插座是否对齐,确保清洁度。如有必要,可涂抹适量润滑剂。
    - 问题2:信号质量不佳。
    - 解决方案:检查所有连接点是否松动或损坏,确保正确的接地和屏蔽层安装。
    - 问题3:电气参数不符合要求。
    - 解决方案:使用专业的测试仪器重新测量相关参数,并对比数据手册进行校验。

    7. 总结和推荐


    综上所述,RosenbergerHSD® RIGHT ANGLE PLUG FOR PCB D4S20D-40MA5-Y 是一款高性能的高速差分连接器,具有优异的电气特性和可靠性。它非常适合需要高频信号传输的应用场景。考虑到其广泛的应用范围和卓越的性能,我们强烈推荐该产品用于各种高端电子设备中。

D4S20D-40MA5-F参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Latch Lock,Male Pin,Plug
阻抗 100Ω
外壳颜色 棕色
最大频率 2GHz
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 卷带包装

D4S20D-40MA5-F厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

D4S20D-40MA5-F数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) ROSENBERGER D4S20D-40MA5-F D4S20D-40MA5-F数据手册

D4S20D-40MA5-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
