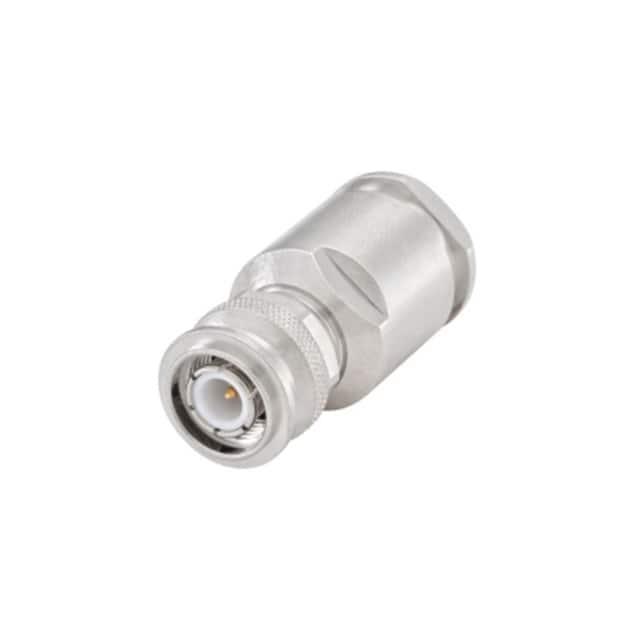

56S105-015N5

厂牌: ROSENBERGER
产品描述: Male Pin,Plug,Threaded 白青铜 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
供应商型号: DV-11095439
供应商: 海外现货
标准整包数: 1
ROSENBERGER 同轴连接器(RF) - 配件 56S105-015N5

56S105-015N5概述

    TNC 50Ω 直通插头(型号:56S105-015N5)技术手册解析

    1. 产品简介


    产品类型:TNC 50Ω 直通插头是用于高频通信系统的一种同轴连接器,广泛应用于射频和微波通信系统中。其接口标准包括IEC 60169-17、MIL-PRF-39012和DIN EN 122200。
    主要功能:确保高频信号传输时的阻抗匹配,提供稳定的电气性能和可靠的机械连接。特别适用于对信号完整性要求较高的应用环境。
    应用领域:这类插头常用于军事、航空、卫星通信、无线电、测试设备及无线基础设施等领域。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 阻抗 | 50Ω |
    | 频率范围 | DC 至 10 GHz |
    | 回波损耗 | DC 至 1 GHz ≥ 35 dB
    1 GHz 至 2.5 GHz ≥ 30 dB
    2.5 GHz 至 4 GHz ≥ 27 dB |
    | 插入损耗 | DC 至 4 GHz ≤ 0.05 × f (GHz) dB |
    | 绝缘电阻 | ≥ 5 GΩ |
    | 中心触点电阻 | ≤ 1.5 mΩ |
    | 外部触点电阻 | ≤ 1 mΩ |
    | 测试电压 | 1500 V rms |
    | 工作电压 | 500 V rms |
    | 功率处理能力(20°C,海平面,VSWR 1.0) | 80 W @ 2 GHz |
    | 连接周期 | ≥ 500 次 |
    | 耦合测试扭矩 | ≤ 1.7 Nm |
    | 推荐扭矩 | 0.46 Nm 至 0.69 Nm |
    | 温度范围 | -65 °C 至 +165 °C |
    | 环境适应性 | 符合 MIL-STD-202, IEC 60529, IP 63 标准 |

    3. 产品特点和优势


    特点:
    - 50Ω阻抗设计,确保高频信号传输时的稳定性;
    - 高回波损耗,在不同频率范围内具有出色的电气性能;
    - 采用精密制造工艺,实现高可靠性的机械连接;
    - 符合多项国际标准,如IEC、MIL-PRF、DIN EN等,确保产品的质量和可靠性。
    优势:
    - 在高频应用中表现出色,适合于需要精确阻抗匹配的应用场合;
    - 优秀的机械耐久性和环境适应性,能够在极端条件下保持稳定性能;
    - 重量轻,便于安装和携带,提高系统的可操作性。

    4. 应用案例和使用建议


    应用案例:
    - 军事通信系统:在军事环境中,此类插头需经受极端环境考验,包括高温、低温、振动和冲击等条件。
    - 航空电子设备:例如雷达系统,其性能直接影响飞行安全和导航精度。
    - 卫星通信设备:在卫星上使用的插头需要满足严格的环境要求,以确保在太空中的可靠运行。
    使用建议:
    - 安装前仔细阅读安装说明,确保正确的连接方法和拧紧力矩;
    - 使用推荐的电缆类型(如RG 213/U、RG 214/U),以确保最佳的信号传输效果;
    - 定期检查插头状态,及时更换磨损部件,确保长期稳定使用。

    5. 兼容性和支持


    兼容性:
    - 与符合上述标准的其他设备和配件兼容,如其他品牌的TNC插头;
    - 与指定电缆类型(如RG 213/U、RG 214/U)兼容。
    支持:
    - 该插头由德国Rosenberger公司生产,提供详细的技术文档和安装指南;
    - 用户可通过电话或电子邮件联系技术支持部门,获取更多帮助和服务。

    6. 常见问题与解决方案


    常见问题:
    - 插头接触不良:可能由于安装不当或长时间使用导致连接松动。应按照推荐扭矩进行安装,并定期检查接触状态。
    - 信号衰减严重:检查电缆和插头的质量,确保使用符合要求的电缆类型并正确安装。
    - 插头损坏:如果频繁遭受外力撞击或高温影响,应及时更换新件,避免故障扩大。
    解决方案:
    - 确保严格按照安装指南操作;
    - 定期进行设备维护和检查;
    - 如遇到问题,及时联系专业技术人员寻求帮助。

    7. 总结和推荐


    总结:
    - TNC 50Ω 直通插头以其高可靠性、优异的电气性能和广泛的适用性,在各种严苛环境下表现出色。
    - 该产品不仅符合多项国际标准,还具备良好的机械耐久性和环境适应性。
    推荐:
    - 强烈推荐在需要高性能、高可靠性的高频信号传输应用中使用该插头。无论是军用还是民用项目,这款插头都是理想的解决方案。

56S105-015N5参数

参数
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层 白青铜
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

56S105-015N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

56S105-015N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 同轴连接器(RF) - 配件 ROSENBERGER 56S105-015N5 56S105-015N5数据手册

56S105-015N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.4639 ¥ 183.0873
10+ $ 18.3887 ¥ 156.8552
50+ $ 16.3217 ¥ 139.2238
库存: 36
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 183.08
