UCR18EVHFSR082

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 82mΩ ±1% 500mW 0ppm/℃~150ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: A-UCR18EVHFSR082
供应商: 云汉优选
标准整包数: 1

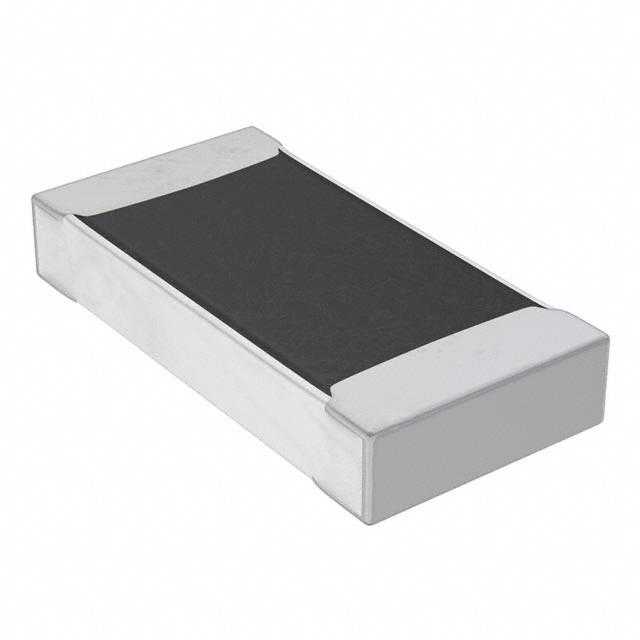

ROHM 贴片电阻 UCR18EVHFSR082

UCR18EVHFSR082概述

    固定厚膜低电阻芯片电阻器 — UCR18 数据手册解析

    1. 产品简介


    固定厚膜低电阻芯片电阻器(型号:UCR18)是为电流检测设计的理想选择。它适用于多种电子设备,如电源管理、测量设备和自动化控制系统,能提供准确的电流检测功能。

    2. 技术参数


    | 参数 | 值 |

    | 额定功率 | 0.5W(1/2W) |
    | 工作温度范围 | -55°C至+155°C |
    | 标称电阻范围 | 11mΩ 至 100mΩ |
    | 温度系数 | ± (0.5% + 0.005Ω) |
    | 最大工作电压 | 依据标称电阻计算 |
    | 焊接能力 | 满足JIS C 5201-1标准 |
    | 防潮耐热 | 93%RH,40°C下连续工作56天 |
    工作时额定功率必须根据环境温度的变化进行降额处理,见图1所示的降额曲线。例如,在70°C以上的环境下工作时,需按降额曲线调整实际使用功率。

    3. 产品特点和优势


    - 电流检测专用:UCR18电阻器专为高精度电流检测设计,能在广泛的电阻范围内提供稳定、可靠的功能。
    - 卓越的耐热性能:该系列芯片在高达155°C的工作温度下仍能保持出色的稳定性,确保在严苛环境下依然表现良好。
    - 优异的耐焊性:符合JIS C 5201-1标准,保证了高可靠性,适用于多种焊接工艺。
    - 认证与合规:拥有ISO9001和ISO/TS 16949双重认证,确保产品品质与安全标准。

    4. 应用案例和使用建议


    该系列产品被广泛应用于电源管理模块、电机驱动电路、太阳能逆变器等需要高精度电流检测的场合。具体应用时应注意以下几点:
    - 温度控制:避免长时间暴露于高温环境中,超过70°C时需严格遵守降额操作。
    - 负载管理:避免长期过载运行,建议定期检查以确保系统稳定。
    - 焊接工艺:采用合适的焊接参数进行焊接,确保连接质量。

    5. 兼容性和支持


    该电阻器与大多数常见的焊接工艺兼容,适用于自动化贴片生产线。制造商提供详细的技术支持文档和售后保障服务,包括但不限于:
    - 技术咨询:提供详细的规格书和技术指南。
    - 售后支持:针对安装和调试过程中遇到的问题提供及时解答。
    - 备件供应:保证充足的备件供应,满足客户维修需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 使用环境温度高于70°C | 根据降额曲线调整功率 |
    | 短时间内承受大电流冲击 | 在电路中增加保护电路,如保险丝 |
    | 环境湿度较高导致元件受潮 | 定期进行干燥处理,必要时更换部件 |
    | 长期未使用造成氧化 | 在存储前采取防氧化措施,使用防潮包装材料 |

    7. 总结和推荐


    综上所述,UCR18固态厚膜低阻值芯片电阻器凭借其精确的电流检测能力和卓越的环境适应性,在多种高要求的应用场合中表现出色。其独特的技术和高品质制造使其成为市场上的优选产品。对于需要高精度电流检测功能的应用,我们强烈推荐使用此系列电阻器。同时建议用户仔细阅读并遵循数据手册中的指导,以确保最佳使用效果。

UCR18EVHFSR082参数

参数
电阻值 82mΩ
精度 ±1%
额定功率 500mW
温度系数 0ppm/℃~150ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

UCR18EVHFSR082厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR18EVHFSR082数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR18EVHFSR082 UCR18EVHFSR082数据手册

UCR18EVHFSR082封装设计

查看详情并下载
Symbol
Footprint
3D Model
