首页  >  产品百科  >  UCR18EVHFSR018

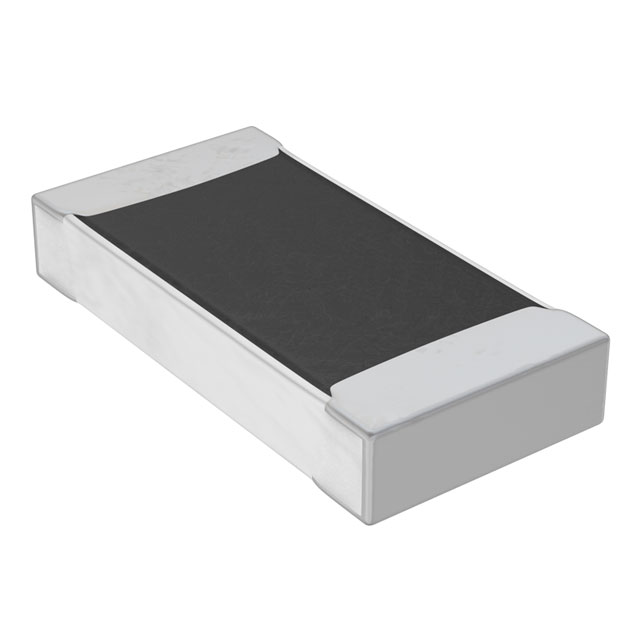

UCR18EVHFSR018

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 18mΩ ±1% 500mW 0ppm/℃~350ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: N-UCR18EVHFSR018
供应商: 云汉优选
标准整包数: 1
ROHM 贴片电阻 UCR18EVHFSR018

UCR18EVHFSR018概述

    Fixed Thick Film Low Ohmic Chip Resistors for Current Detection

    1. 产品简介


    ROHM推出的UCR18系列固定厚膜低阻值芯片电阻器是专门设计用于电流检测的应用场合。其阻值范围为11mΩ至100mΩ,适用于需要高精度测量的应用场景。该系列产品采用3216(1206)封装,额定功率高达1/2W,在电力电子、汽车电子以及工业控制等领域有着广泛的应用前景。
    主要特点:
    - 阻值精确,适合精密电流检测需求;
    - 独特的芯片及终端结构可减少安装过程中的电阻偏移;
    - 卓越的额定功率性能;
    - 符合ISO9001和ISO/TS16949质量管理体系标准。

    2. 技术参数


    | 参数 | 规格值 |

    | 额定功率 | 0.5W (1/2W) |
    | 额定电压 | 视具体阻值而定,通过公式\(E = \sqrt{P \times R}\)计算 |
    | 工作温度范围 | -55°C 至 +155°C |
    | 环境温度超过70°C时的降额曲线 | 图1所示(见原文图表) |
    | 电阻公差 | 特殊规格:±1%,常规规格:±5% |
    | 温度系数 | ±150 ppm/°C |
    阻值范围及对应特性:
    - 0.011Ω~0.018Ω (E24)
    - 0.020Ω~0.039Ω (E24)
    - 0.043Ω~0.091Ω (E24)

    3. 产品特点和优势


    UCR18系列电阻器以其优良的电气性能和可靠性脱颖而出。以下是其主要特点和优势:
    - 出色的稳定性和重复性:独特的芯片设计确保了在极端条件下仍能保持稳定的阻值表现;
    - 高可靠性认证:通过ISO9001和ISO/TS16949认证,符合国际标准;
    - 广泛的适应性:能够承受从低温到高温的多种恶劣环境条件。

    4. 应用案例和使用建议


    UCR18系列电阻器被广泛应用于电力系统监控、汽车电子控制单元、工业自动化等领域。例如,在电动汽车充电桩的设计中,这些电阻器可用于监测充电电流大小,以确保系统的安全性和效率。
    使用建议:
    - 在脉冲负载或瞬态环境下使用前,务必进行全面测试;
    - 避免长期暴露于高于额定电压的工作状态,以防损坏;
    - 结合具体应用场景调整电路设计,优化整体性能。

    5. 兼容性和支持


    UCR18系列电阻器与主流电路板兼容,便于集成到各种现有系统中。此外,ROHM公司提供了详尽的技术支持服务,包括样品申请、技术咨询及售后服务等,帮助客户快速实现产品落地。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现阻值偏差 | 检查焊接工艺是否正确 |
    | 工作过程中过热 | 按照降额曲线合理规划负载 |
    | 长时间运行后性能下降 | 定期检查并更换老化部件 |

    7. 总结和推荐


    UCR18系列固定厚膜低阻值芯片电阻器凭借其卓越的性能和可靠性成为当前市场上一款极具竞争力的产品。它不仅能满足苛刻的工作环境要求,还能有效提升整个系统的运行效率。对于需要高性能电流检测功能的应用场合,我们强烈推荐使用此系列产品。通过ROHM提供的优质服务和支持,客户可以更加安心地将这一解决方案应用于实际项目中。

UCR18EVHFSR018参数

参数
电阻值 18mΩ
精度 ±1%
额定功率 500mW
温度系数 0ppm/℃~350ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCR18EVHFSR018厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UCR18EVHFSR018数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM UCR18EVHFSR018 UCR18EVHFSR018数据手册

UCR18EVHFSR018封装设计

查看详情并下载
Symbol
Footprint
3D Model
