PMR18EZPJU6L0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 6mΩ ±5% 1W ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*430μm
供应商型号: J-ROHM-0163149
供应商: Chip1stop
标准整包数: 1

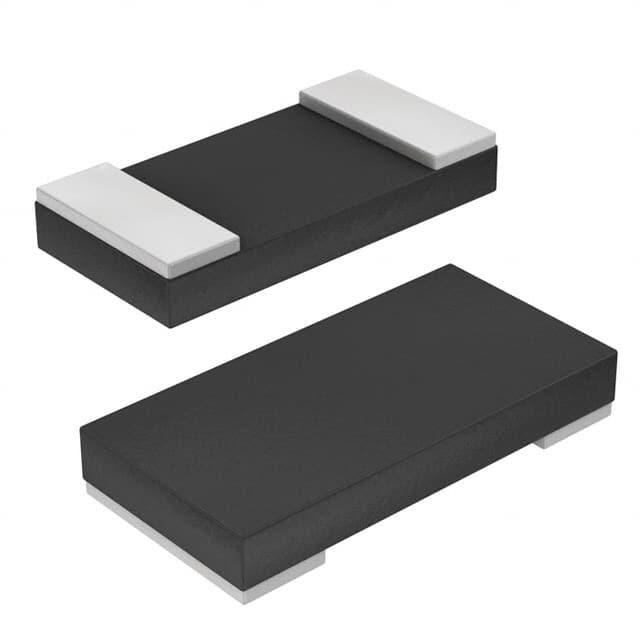

ROHM 贴片电阻 PMR18EZPJU6L0

PMR18EZPJU6L0概述


    产品简介


    金属板分流电阻(超低阻值)
    PMR 系列
    PMR 系列是专为高精度电流检测设计的金属板分流电阻,具有超低阻值范围(1mΩ 至 ...)。这些电阻广泛应用于汽车、工业控制、电源管理等多个领域,适用于需要精确测量电流的应用场合。

    技术参数


    - 电阻范围:1mΩ ~ ...
    - 额定功率(70℃):
    - PMR01: 0.2W
    - PMR03: 0.25W
    - PMR10: 0.5W
    - PMR18: 1W
    - PMR25: 1W
    - PMR50: 1W
    - PMR100: 2W
    - 温度系数:0~+200ppm/℃ (PMR01), 0~+150ppm/℃ (PMR03), ±150ppm/℃ (PMR18, 仅1mΩ, 2mΩ)
    - 电阻容差:
    - F (±1%)
    - G (±2%)
    - J (±5%)
    - 尺寸:
    - PMR01: 1005 (0402)
    - PMR03: 1608 (0603)
    - PMR10: 2012 (0805)
    - PMR18: 3216 (1206)
    - PMR25: 3225 (1210)
    - PMR50: 5025 (2010)
    - PMR100: 6432 (2512)
    - 工作温度范围:-55℃ 至 +155℃
    - 汽车级认证:符合AEC-Q200标准

    产品特点和优势


    1. 超低阻值范围:能够精确检测微小电流,适合对电流检测精度要求极高的场合。
    2. 无微调结构:通过无微调结构提高了电流检测的准确性。
    3. 特殊低电阻温度系数:确保在不同温度下电阻值的变化最小,提高稳定性和可靠性。
    4. 独特的芯片结构:减少温度循环期间的热应力,提高可靠性。
    5. ISO9001/IAFT16949认证:确保产品质量的一致性和稳定性。
    6. 符合AEC-Q200标准:确保其在汽车行业的可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    - 汽车电源管理系统:用于监测电池状态和电流消耗,以保证系统的稳定运行。
    - 工业自动化:用于电机驱动系统的电流监控,保护电机免受过载损害。
    - 通信设备:用于高密度电路板上的电流检测,提高设备的可靠性和效率。
    使用建议:
    - 在使用PMR系列电阻时,需注意散热问题,避免因过热而导致电阻损坏。
    - 建议在环境温度高于70℃的情况下,根据降额曲线调整最大功率负载,以确保安全使用。
    - 对于极端环境应用(如户外、高温、腐蚀性气体),请进行独立验证和确认产品的性能和可靠性。

    兼容性和支持


    PMR系列电阻与大多数常见的电子设备兼容,可以无缝集成到现有的系统中。制造商提供了详细的技术支持和维护文档,确保客户能够获得最佳的产品使用体验。

    常见问题与解决方案


    - Q: 如何检查电阻值是否准确?
    - A: 使用数字万用表测量,确保测量方法正确,且测量环境温度在室温附近。

    - Q: 在高温环境下如何防止电阻损坏?
    - A: 根据降额曲线调整负载,确保不超过最大允许功率。同时,保持良好的散热条件,防止过热。
    - Q: 长期使用后如何保养电阻?
    - A: 定期清洁电阻表面,确保没有灰尘或其他污染物影响其正常工作。如果发现损坏或老化迹象,及时更换新的电阻。

    总结和推荐


    PMR系列金属板分流电阻凭借其超低阻值范围、高精度检测能力和良好的可靠性,在多种应用中表现出色。其独特的设计结构和多项认证使其在市场上具备较强的竞争力。对于需要精确电流检测的应用,强烈推荐使用PMR系列电阻。不过,在使用前,请务必仔细阅读技术手册,并按照制造商的建议进行操作。

PMR18EZPJU6L0参数

参数
电阻值 6mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*430μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PMR18EZPJU6L0厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PMR18EZPJU6L0数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PMR18EZPJU6L0 PMR18EZPJU6L0数据手册

PMR18EZPJU6L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.4788 ¥ 4.0459
50+ $ 0.2121 ¥ 1.7922
100+ $ 0.1512 ¥ 1.2776
200+ $ 0.1502 ¥ 1.2688
500+ $ 0.124 ¥ 1.1002
1000+ $ 0.119 ¥ 1.0558
库存: 2805
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 20.22
