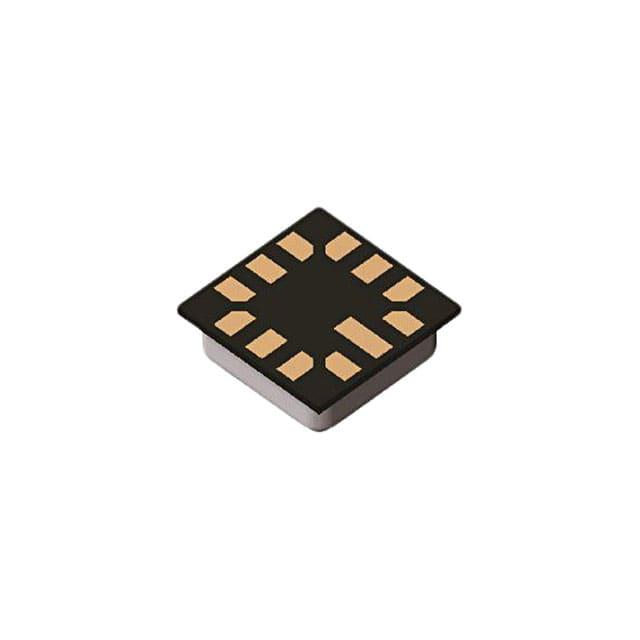

BM1383AGLV-ZE2

产品分类: 压力传感器
厂牌: ROHM
产品描述: 绝对 I²C 30KPa,110KPa 1.7V 3.6V 2MPa ±1% CLGA1-2V025M 贴片安装,黏合安装 2.5mm*2.5mm*1mm
供应商型号: CSJ-ST47843595
供应商: 海外现货
标准整包数: 1
ROHM 压力传感器 BM1383AGLV-ZE2

BM1383AGLV-ZE2概述

    BM1383AGLV 压力传感器集成电路技术手册

    产品简介


    BM1383AGLV 是一款采用硅单片集成工艺制造的压力传感器集成电路。这款传感器内部集成了温度补偿功能,因此非常易于获取压力信息。BM1383AGLV 主要应用于智能手机、医疗保健设备及便携式设备(例如游戏机)等领域。

    技术参数


    - 压力范围:300 hPa 到 1100 hPa
    - 相对压力精度:±0.12 hPa(典型值)
    - 绝对压力精度:±1 hPa(典型值)
    - 平均电流消耗:3 μA(典型值)
    - 工作温度范围:-40°C 至 +85°C
    - 封装尺寸:CLGA12V025M,2.50mm x 2.50mm x 1.00mm

    产品特点和优势


    1. 内置温度补偿:确保在不同温度下压力测量的准确性。
    2. 高精度:提供±0.12 hPa的相对压力精度和±1 hPa的绝对压力精度。
    3. 低功耗:典型条件下平均电流消耗仅为3 μA。
    4. I²C接口:方便与微控制器等设备进行通信。
    5. 小型封装:CLGA12V025M 封装仅占用2.50mm x 2.50mm x 1.00mm的空间,适合紧凑型设计。

    应用案例和使用建议


    BM1383AGLV 适用于多种智能设备和便携式设备。在智能手机中可以用于监测气压变化,帮助判断天气状况;在医疗设备中可用于呼吸监测。为了提高精度和减少干扰,建议在传感器周围放置一个旁路电容,并遵循推荐的布局和布线。
    典型应用电路:
    ```plaintext
    ADC
    Temperature
    Sensor
    MUX Signal
    Processing I²C
    SCL
    SDA
    NC1
    NC0
    DRDY
    Pressure Sensor
    Memory
    Clock
    TOUT
    TEST1
    TEST0
    TIN
    VDD
    VSS
    DREG
    HOST
    BM1383AGLV
    Regulator
    (internal)
    ```

    兼容性和支持


    BM1383AGLV 支持 I²C 协议,可以轻松与大多数现代微控制器和系统集成。制造商 ROHM 提供了详尽的技术文档和设计指南,帮助开发者高效利用该传感器。

    常见问题与解决方案


    - Q: 如何设置压力传感器的工作模式?
    A: 通过向 MODECONTROL 寄存器写入不同的值来切换测量模式(单次测量、连续测量等)。详情参见寄存器说明。

    - Q: 压力传感器如何读取温度数据?
    A: 温度数据存储在 TEMPOUT 寄存器中。数据以二进制补码形式表示。需要按顺序读取 TEMPOUT[15:8] 和 TEMPOUT[7:0] 的值,再转换为十进制温度值。

    总结和推荐


    BM1383AGLV 压力传感器是一款高度集成且性能卓越的产品,适用于各种对高精度、低功耗要求较高的应用场景。其内置温度补偿功能和 I²C 接口使得开发和集成变得简单高效。鉴于其优异的特性和广泛的适用性,我们强烈推荐该产品用于智能设备和便携式设备的设计。

BM1383AGLV-ZE2参数

参数
精度 ±1%
输出类型 I²C
压力类型 绝对
最大工作压力 2MPa
工作压力范围 30KPa,110KPa
最大工作供电电压 3.6V
最小工作供电电压 1.7V
长*宽*高 2.5mm*2.5mm*1mm
通用封装 CLGA1-2V025M
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

BM1383AGLV-ZE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM1383AGLV-ZE2数据手册

厂牌 PDF简要描述 下载
ROHM 压力传感器 ROHM BM1383AGLV-ZE2 BM1383AGLV-ZE2数据手册

BM1383AGLV-ZE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
