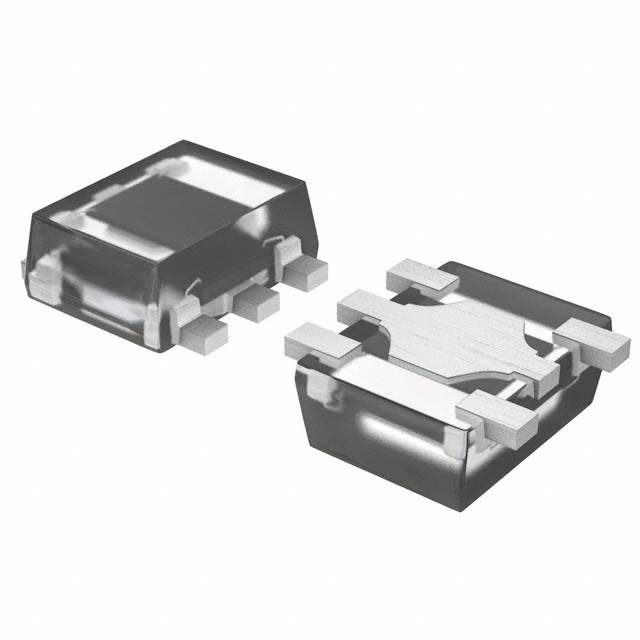

BH1721FVC-TR

产品分类: 光电传感器
厂牌: ROHM
产品描述: 560nm I²C 2.4V 3.6V WSOF-5 贴片安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: 14M-BH1721FVC-TR
供应商: 云汉优选
标准整包数: 1
ROHM 光电传感器 BH1721FVC-TR

BH1721FVC-TR概述

    BH1721FVC Ambient Light Sensor IC 技术手册

    产品简介


    BH1721FVC 是一种数字型的环境光传感器集成电路(IC),专门设计用于通过 I²C 总线接口进行通信。该传感器主要用于调整手机中的液晶显示器(LCD)和键盘背光功率。它能够检测宽范围的光照强度,分辨率达到 1 到 65528 勒克斯(lx)。此外,该传感器的光线噪声抑制功能可以有效过滤掉 50Hz/60Hz 的干扰,从而提供更准确的读数。

    技术参数


    - 供电电压:2.4V 至 3.6V
    - 峰值波长:约 560nm
    - 测量精度:1.02 到 1.38 倍(典型值)
    - 电源电流:
    - 测量模式:140µA 至 199µA(典型值)
    - 待机模式:0.01µA 至 1.0µA(典型值)
    - 集成振荡器频率:400kHz
    - 测量分辨率:
    - 高分辨率模式:1 勒克斯(lx)
    - 低分辨率模式:8 勒克斯(lx)
    - 环境温度范围:-40°C 至 85°C

    产品特点和优势


    1. 高精度和宽动态范围:能够覆盖从 1 到 65528 勒克斯的光照强度范围,适用于多种应用场景。
    2. 低功耗:内置功率关断功能,可有效降低待机状态下的电流消耗。
    3. 抗噪能力强:内置 50Hz/60Hz 噪声抑制功能,提高测量的准确性。
    4. 易于集成:不需要外部元件,只需简单的 I²C 接口即可连接。
    5. 小巧封装:紧凑的表面贴装封装(1.6 x 1.6 x 0.55 mm),适合空间受限的应用。

    应用案例和使用建议


    BH1721FVC 主要应用于智能手机、笔记本电脑、游戏机、数码相机、视频摄像机、PDA 和 LCD 显示屏等设备中。这些设备通常需要根据环境光照条件自动调节背光亮度,以提升用户体验。
    使用建议:
    - 选择合适的测量模式:根据具体应用场景选择高分辨率或低分辨率模式。高分辨率模式更适合于低照度环境,而低分辨率模式则适用于高照度环境。
    - 优化信号路径:在电路设计中应注意 I²C 总线的时序要求,确保信号传输的稳定性和可靠性。
    - 热管理:虽然 BH1721FVC 能够在广泛的温度范围内正常工作,但在极端环境下仍需注意散热,防止过热导致性能下降。

    兼容性和支持


    BH1721FVC 采用标准 I²C 接口,因此容易与各种微控制器和其他 I²C 设备进行集成。ROHM 公司提供了详尽的技术支持和文档资料,包括数据手册、参考设计和应用指南,以便于开发者快速上手。

    常见问题与解决方案


    1. 问题:无法正确读取传感器数据。
    - 解决方案:检查 I²C 接口的连接是否正确,确保电压水平和时序满足要求。此外,还应检查是否有其他设备干扰 I²C 通信。
    2. 问题:传感器读数不准确。
    - 解决方案:首先确认传感器是否受到周围光源的干扰。如果干扰因素排除后依然存在问题,可以通过调整传感器灵敏度来改善测量结果。详细步骤可参阅技术手册中的相关章节。

    总结和推荐


    BH1721FVC 环境光传感器 IC 在市场上具备较高的竞争力,凭借其高精度、宽动态范围和易用性等特点,在众多应用场景中表现优异。无论是消费电子还是工业设备,该传感器都是一个值得推荐的选择。然而,在使用过程中应注意遵循最佳实践,如合理设置电源电压、管理热效应和妥善处理信号路径问题。对于追求高性能和可靠性的开发人员来说,BH1721FVC 是一个理想的选择。

BH1721FVC-TR参数

参数
响应时间 -
波长 560nm
最小工作供电电压 2.4V
颜色感应 -
最大工作供电电压 3.6V
感应方式 -
感应距离 -
光源 -
输出类型 I²C
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 WSOF-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BH1721FVC-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BH1721FVC-TR数据手册

厂牌 PDF简要描述 下载
ROHM 光电传感器 ROHM BH1721FVC-TR BH1721FVC-TR数据手册

BH1721FVC-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
