首页  >  产品百科  >  BD4823G-TR

BD4823G-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 900nA 低有效 Open Drain 1 300mV 10V 否 否 SSOP-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: SNN-BD4823G-TR
供应商: 海外现货
标准整包数: 3000

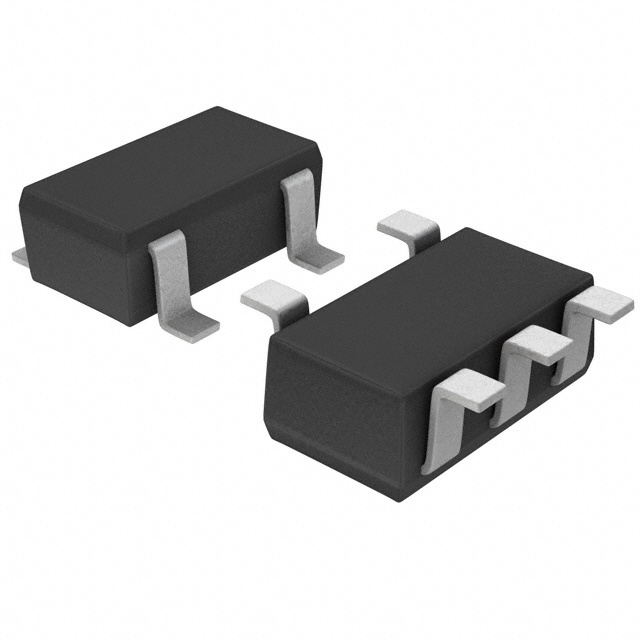

ROHM 电源监控芯片 BD4823G-TR

BD4823G-TR概述


    产品简介


    产品类型:
    ROHM公司生产的BD48xxx系列和BD49xxx系列电压检测IC(Voltage Detector IC)是高度准确、低功耗的集成电路产品。这两个系列分别包含具有N通道开漏输出的BD48xxx设备和具有CMOS输出的BD49xxx设备。
    主要功能:
    BD48xxx和BD49xxx系列具有高精度检测、超低电流消耗和宽工作温度范围等特点,适用于多种电子设备中需要复位的微控制器或逻辑电路。
    应用领域:
    这些集成电路被广泛应用于需要复位功能的各种场合,特别是在微控制器或逻辑电路中用于检测电源电压并提供复位信号的场景。

    技术参数


    - 检测电压: 2.3V 至 6.0V,步长为0.1V
    - 高精度检测电压: ±1.0%
    - 超低电流消耗: 0.9μA(典型值)
    - 工作温度范围: -40°C 至 +105°C
    - 封装尺寸:
    - SSOP5: 2.90mm x 2.80mm x 1.25mm
    - SSOP3: 2.92mm x 2.80mm x 1.25mm
    - VSOF5: 1.60mm x 1.60mm x 0.60mm

    产品特点和优势


    产品特点:
    - 高精度检测电压
    - 超低电流消耗
    - 提供两种输出类型(N通道开漏输出和CMOS输出)
    - 广泛的工作温度范围
    - 非常小且低高度的封装
    - 封装形式(SSOP5、SSOP3、VSOF5)与标准封装(SOT-23-5、SOT-23-3)相似
    优势:
    - 极高的检测精度确保系统稳定运行
    - 超低电流消耗延长电池寿命,尤其适合便携式设备
    - 广泛的工作温度范围使得设备能在极端环境中可靠工作
    - 小型封装有助于减小电路板面积,提高设计灵活性

    应用案例和使用建议


    应用案例:
    1. 微控制器的复位电路中,BD48xxx系列和BD49xxx系列可以作为独立的电压检测模块,确保在电压低于设定阈值时提供复位信号。
    2. 多电源系统的复位控制中,BD48xxx系列可以通过多个OR连接实现不同电源的复位控制。
    使用建议:
    - 在设计电路时,应注意选择合适的检测电压阈值,以满足具体应用场景的需求。
    - 建议在VOUT引脚上连接一个噪声过滤电容(如100pF),以减少电压波动带来的干扰。

    兼容性和支持


    兼容性:
    BD48xxx系列和BD49xxx系列能够与其他符合相关标准的电子元件兼容,适用于广泛的微控制器和逻辑电路系统。
    支持:
    ROHM公司提供了详尽的技术手册和全面的技术支持服务,确保用户能够顺利使用这些产品。

    常见问题与解决方案


    问题1: 电压检测IC工作时电流消耗过高
    解决方案: 检查电路中的负载电阻RL是否符合要求(一般为470kΩ),并且确保检测电压和实际应用电压相匹配。
    问题2: 输出信号不稳定
    解决方案: 确认检测电压阈值设置正确,并检查是否有噪声干扰。增加输出端的噪声滤波电容可以有效改善这一问题。

    总结和推荐


    综合评估:
    BD48xxx系列和BD49xxx系列电压检测IC具有高精度检测、超低电流消耗和宽工作温度范围的特点。这些产品特别适合需要高可靠性复位功能的微控制器和逻辑电路。
    推荐:
    基于以上特点和优势,推荐在微控制器和逻辑电路中使用BD48xxx和BD49xxx系列电压检测IC,尤其是对于需要高性能、高可靠性的系统而言,这些产品将是理想的选择。

BD4823G-TR参数

参数
重置延迟时间 -
最大工作供电电压 10V
输出类型 Open Drain
人工复位
工作电源电流 900nA
监控数量 1
复位 低有效
看门狗计时器
最小工作供电电压 300mV
电池备用开关
应用场景 -
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD4823G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD4823G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD4823G-TR BD4823G-TR数据手册

BD4823G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0605 ¥ 0.5161
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1548.3
