首页  >  产品百科  >  BA78M20FP-E2

BA78M20FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 58dB(120Hz) 6mA 正极 Fixed 500mA 1 20V 23V 20V 33V 2V@ 500mA (Typ) 400mV 100mV TO-252-3 贴片安装,黏合安装 6.5mm*5.5mm*2.3mm
供应商型号: 2929424
供应商: 海外现货
标准整包数: 1

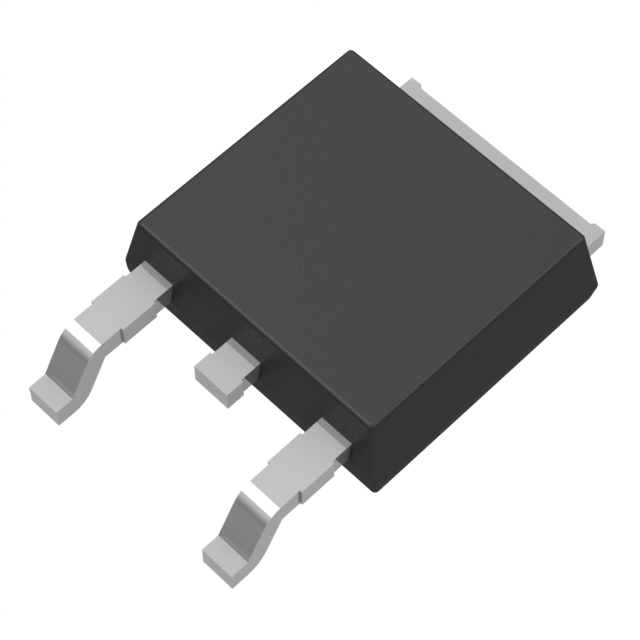

ROHM LDO稳压器 BA78M20FP-E2

BA78M20FP-E2概述

    78系列稳压器技术手册

    产品简介


    78系列稳压器是一款三端固定输出电压稳压器,适用于各种输入电压不稳定的应用场景。这些稳压器能够提供稳定且准确的输出电压,支持从5V到24V的不同电压等级,并具有0.5A或1A的电流能力。它们主要用于电视、音响组件等需要固定电压电源的应用场合。

    技术参数


    - 输出电压:5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V, 24V
    - 封装类型:TO220CP-3, TO252-3
    - 绝对最大额定值(Ta=25℃):
    - 输入电压 (Vin):35V
    - 最大功耗 (Pd1, Pd2):
    - TO220CP-3:2W
    - TO252-3:1W
    - 输出电流 (Io):1A(BA78系列),0.5A(BA78M系列)
    - 工作温度范围 (Topr):-40℃~+85℃
    - 存储温度范围 (Tstg):-55℃~+150℃
    - 操作结温范围 (Tj):-40℃~+150℃
    - 工作条件(Ta=25℃):
    - 输入电压 (Vin):7.5V~25V(BA78系列),7.5V~20V(BA78M系列)
    - 输出电流 (Io):0.5A(BA78M系列),1A(BA78系列)

    产品特点和优势


    - 内置过流保护电路和热关断电路:确保系统在异常情况下不会受到损害。
    - 高纹波抑制:能够有效减少输出电压的波动。
    - 多样的封装选项:提供TO220CP-3和TO252-3两种封装,适应不同应用需求。
    - 兼容替换:与竞争对手产品兼容,便于升级和替代。
    - 丰富的电压等级:提供多种固定输出电压选择,满足多样化的应用需求。

    应用案例和使用建议


    应用案例:
    - 用于电视和音频组件中的固定电压电源。
    使用建议:
    - 在使用过程中,建议在输入端和地之间插入一个约0.33μF的电容以平滑输入电压。
    - 在输出端和地之间插入一个约0.1μF的电容,可有效避免因温度变化引起的振荡。

    兼容性和支持


    78系列稳压器与市场上其他主流稳压器具有良好的兼容性,可以轻松替换现有设备。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:温度过高导致过载。
    - 解决方法:安装散热片或增加散热措施,确保设备工作在允许的温度范围内。
    - 问题2:纹波过大。
    - 解决方法:检查输出端电容是否正常工作,并适当调整电容值。

    总结和推荐


    78系列稳压器以其稳定可靠的性能、多种封装选择和广泛的应用范围,成为了固定电压电源领域的理想选择。它不仅具备完善的保护机制,还能够在广泛的输入电压范围内提供精确稳定的输出电压。综合以上优点,强烈推荐该产品用于需要高可靠性的应用场景。
    希望这篇文章能够帮助您全面了解78系列稳压器的特性和优势,并为您的项目选择提供有价值的参考。

BA78M20FP-E2参数

参数
负载调节 400mV
最大输出电压 20V
输出类型 Fixed
最小输入电压 23V
线路调节 100mV
最大输入电压 33V
稳压器数量 1
Iq-静态电流 6mA
最大压差@电流 2V@ 500mA (Typ)
纹波抑制-PSRR 58dB(120Hz)
最小输出电压 20V
极性 正极
输出电流 500mA
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA78M20FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA78M20FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA78M20FP-E2 BA78M20FP-E2数据手册

BA78M20FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8055
10+ ¥ 4.3981
100+ ¥ 3.9407
500+ ¥ 3.8703
1000+ ¥ 3.8703
2500+ ¥ 3.8
5000+ ¥ 3.8
库存: 1357
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 43.98
直接购买
加入购物车
