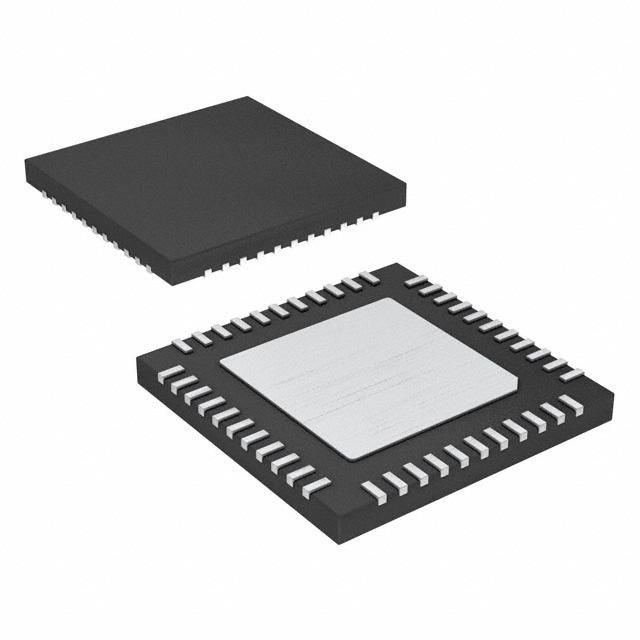

BD9757MWV-E2

产品分类: 电源管理芯片(PMIC)
厂牌: ROHM
产品描述: 2.5V 转换器,数码相机 QFN 贴片安装,黏合安装
供应商型号: CSJ-ST30741021
供应商: 海外现货
标准整包数: 1
ROHM 电源管理芯片(PMIC) BD9757MWV-E2

BD9757MWV-E2概述

    电子元器件产品技术手册解析

    产品简介


    BD9757MWV 是一款专为数码相机和摄像机设计的8通道开关调节器集成电路(IC)。该IC内置FET晶体管,支持多通道电压升压、降压和逆变输出,还具备白光LED光源亮度控制功能。该产品广泛应用于数码相机和摄像机等便携式电子产品中。

    技术参数


    1. 启动条件:从VBAT终端1.5V开始启动。
    2. 电源输入范围:
    - VBAT: -0.3 ~ 7V
    - VHx1 ~ 5: -0.3 ~ 7V
    - HS78H: -0.3 ~ 7V
    - VLx7,8: -0.3 ~ 22V
    3. 最大输出电流:
    - IomaxLx1: ±2.5A
    - IomaxHx1: ±1.5A
    - IomaxHx2,5: +1.0A
    - IomaxHx3,4: +0.8A
    - IomaxHS78: +1.2A
    - IomaxLx7,8: ±1.0A
    4. 工作温度范围:-25°C ~ +85°C
    5. 频率:
    - CH1 ~ 5: 1.2MHz
    - CH6 ~ 8: 600KHz
    6. 软启动时间:
    - CH2, 5: 3.4 ~ 5.4ms
    - CH3, 4: 1.2 ~ 3.2ms
    - CH6: 3.4 ~ 5.4ms
    - CH7, 8: 4.4 ~ 6.6ms

    产品特点和优势


    1. 多功能集成:集成了电压升压、降压和逆变功能,适用于多种电压转换需求。
    2. 高效率:内置同步整流FET晶体管,能够实现高效率的能量转换。
    3. 精准控制:具备白光LED亮度控制功能,可以根据微控制器的信号调整亮度。
    4. 高可靠性:内置短路保护电路和UVLO低电压锁定功能,确保系统稳定运行。
    5. 宽工作温度范围:可以在广泛的温度范围内工作,适应各种环境要求。

    应用案例和使用建议


    应用案例:BD9757MWV广泛应用于数码相机和摄像机中,作为电源管理的核心部件。例如,在数码相机中,它可以为显示屏、闪光灯和其他模块提供稳定的电源供应。
    使用建议:
    1. 在使用前需要确认外部电路的参数变化,确保系统在静态和瞬态特性上都有足够的余量。
    2. 注意启动时的电流限制,避免启动电流过大导致电源不稳定。
    3. 定期检查系统的稳定性,特别是在温度变化较大的环境中。

    兼容性和支持


    该产品与各类标准接口兼容,厂商提供了详细的技术文档和支持服务。如果需要进一步技术支持或帮助,请联系ROHM官方客服。

    常见问题与解决方案


    1. 启动失败:确认电源电压是否达到启动阈值(1.5V),并检查外部电容器的连接是否正确。
    2. 输出不稳定:检查电源电压是否超出规定范围,确认各通道的工作频率设置是否正确。
    3. 过热保护触发:降低负载电流,确保散热条件良好。

    总结和推荐


    BD9757MWV凭借其多功能集成、高效能、高可靠性和宽工作温度范围,在便携式电子设备中具有明显优势。其强大的短路保护和UVLO功能,使其能够在恶劣环境下稳定工作。推荐在数码相机和摄像机等设备中使用该产品。对于需要高效率电源管理和灵活电压转换的应用场景,该产品是一个非常理想的选择。

BD9757MWV-E2参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 2.5V
最小输出电压 -
应用场景 转换器,数码相机
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

BD9757MWV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD9757MWV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电源管理芯片(PMIC) ROHM BD9757MWV-E2 BD9757MWV-E2数据手册

BD9757MWV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1242 ¥ 17.9916
库存: 50
起订量: 24 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.99
