BU4845F-TR

产品分类: 电源管理芯片(PMIC)
厂牌: ROHM
产品描述: 550nA 300mV 7V SOP-4 贴片安装 2mm*1.25mm*900μm
供应商型号: CSJ-ST64811773
供应商: 海外现货
标准整包数: 1

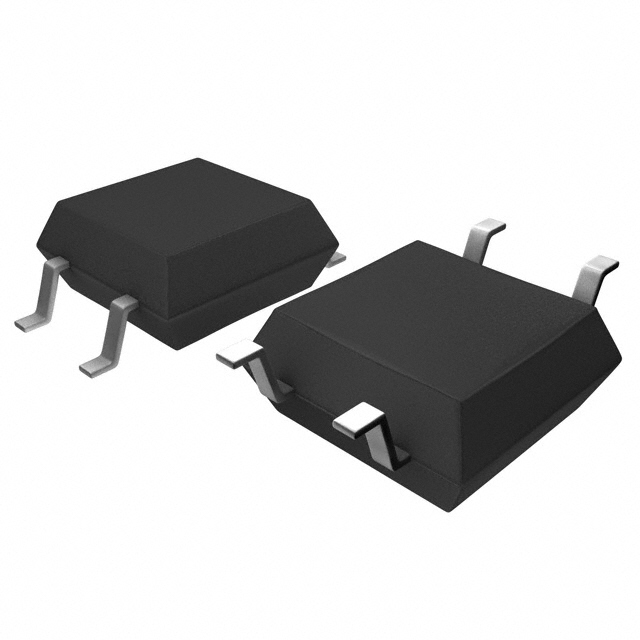

ROHM 电源管理芯片(PMIC) BU4845F-TR

BU4845F-TR概述

    # 电压检测IC系列

    产品简介


    基本介绍
    罗姆公司的标准CMOS复位IC系列是一款高精度、低功耗的复位IC系列。该系列包含两种输出类型(Nch开漏输出和CMOS输出),以及从0.9V到4.8V的检测电压范围,每0.1V为一个步骤。这使得该系列可以根据不同的应用需求进行选择。
    应用领域
    该产品适用于使用微控制器和逻辑电路的所有电子设备,如各种消费电子产品、工业控制设备、通信设备等。

    技术参数


    关键规格
    - 检测电压:0.9V至4.8V,以0.1V为步长
    - 高精度检测电压:±1.0%
    - 超低功耗:0.55µA(典型值)
    - 工作温度范围:-40°C至+125°C
    封装信息
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - SOP4:2.00mm x 2.10mm x 0.95mm
    - VSOF5:1.60mm x 1.60mm x 0.60mm
    绝对最大额定值
    - 电源电压:-0.3至+7V
    - 输出电流:70mA
    - 功耗:SSOP5(540mW)、SOP4(400mW)、VSOF5(210mW)
    - 工作温度范围:-40至+125°C
    - 存储温度范围:-55至+125°C

    产品特点和优势


    - 超低功耗:该系列产品具有极低的电流消耗,使其成为电池供电设备的理想选择。
    - 高精度检测:能够实现精确的电压检测,误差率仅±1.0%,确保了设备的稳定运行。
    - 宽工作温度范围:能在极端环境中正常工作,适合各种严苛条件下的应用。
    - 小巧封装:采用SSOP5、SOP4和VSOF5封装,体积小、重量轻,适合空间受限的应用场合。

    应用案例和使用建议


    典型应用电路
    对于常见的应用,该系列产品可以用于微控制器的复位检测电路。如图所示,通过将BU48xx或BU49xx连接到微控制器的电源端口,可以实现电源状态的监控和复位操作。
    ```plaintext
    Open Drain Output type:
    VDD1 -> BU48xx -> VDD2
    CL(Capacitor for noise filtering) -> GND
    RL -> VDD2
    CIN -> RST -> Microcontroller
    CMOS Output type:
    VDD1 -> BU49xx -> VDD2
    CL(Capacitor for noise filtering) -> GND
    CIN -> RST -> Microcontroller
    ```
    使用建议
    1. 负载电阻选择:当使用开漏输出类型时,建议使用适当的负载电阻(RL)来设置合适的复位延迟时间。
    2. 去耦电容使用:在VDD和GND之间放置1µF的去耦电容,可以在VOUT和GND之间放置1000pF的电容,以提高抗噪性能。

    兼容性和支持


    兼容性
    该系列产品具有广泛的兼容性,可以与多种微控制器和逻辑电路配合使用。此外,制造商提供了详细的技术支持文档和样品服务,确保用户能够在设计和应用过程中得到充分的支持。
    支持
    罗姆公司提供全面的技术支持和售后服务,包括详细的用户手册、应用指南和技术文档。如果用户在使用过程中遇到任何问题,可以通过官方渠道获取及时的帮助和支持。

    常见问题与解决方案


    常见问题
    1. 检测电压不准确
    2. 电流消耗过高
    3. 温度稳定性差
    解决方案
    1. 确保接地正确:检查接地引脚电压是否正确,确保接地引脚电压是所有引脚中最低的。
    2. 检查负载电阻:确保负载电阻的选择合适,避免过大的负载电阻导致电流消耗过高。
    3. 使用旁路电容:在VDD和GND之间放置适当的旁路电容,以提高温度稳定性。

    总结和推荐


    综合评估
    罗姆公司的电压检测IC系列以其出色的性能、广泛的应用范围和易于集成的特点,在市场上具有很高的竞争力。其高精度、低功耗和宽工作温度范围等特点使其成为许多电子设备的理想选择。
    推荐使用
    综上所述,我强烈推荐使用罗姆公司的电压检测IC系列。无论是针对消费电子、工业控制还是通信设备,这款产品都能提供可靠且高效的功能。希望本文提供的信息能够帮助您更好地理解和使用这一优秀的电子元件。

BU4845F-TR参数

参数
最小工作供电电压 300mV
工作电源电流 550nA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 7V
长*宽*高 2mm*1.25mm*900μm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BU4845F-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU4845F-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源管理芯片(PMIC) ROHM BU4845F-TR BU4845F-TR数据手册
