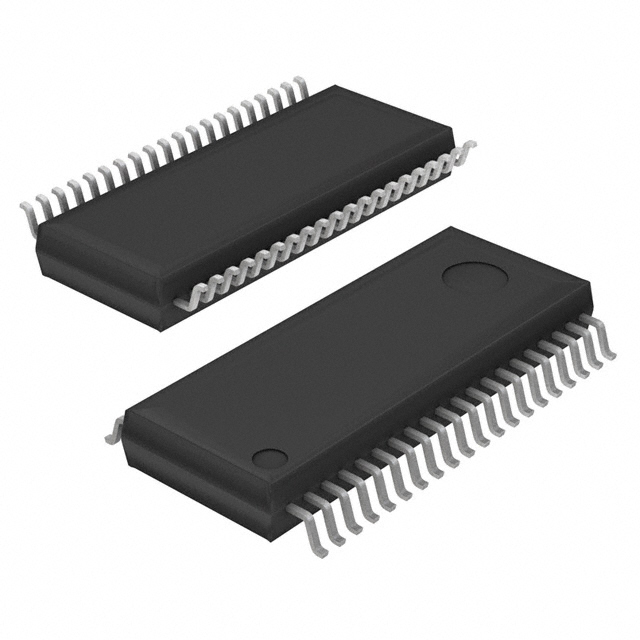

BU97931FV-LBE2

产品分类: LED驱动器
厂牌: ROHM
产品描述: Segment Display LCD Driver 2.5V/3.3V Automotive 40-Pin SSOP-B T/R
供应商型号: BU97931FV-LBE2CT-ND
供应商: Digi-Key
标准整包数: 1
ROHM LED驱动器 BU97931FV-LBE2

BU97931FV-LBE2概述


    产品简介


    BU97931FV-LB 是一款由ROHM公司设计的多功能液晶段式驱动器(LCD Segment Driver)。它采用硅单片集成电路制造,无内置放射线防护设计。该产品主要用于工业设备、电话、传真机、便携设备(如POS机、ECR、PDA等)、数码相机、摄像机、汽车音响、家用电器及计量设备等领域。其核心功能包括LCD驱动输出、LED驱动控制以及多种通用输入输出端口配置。

    技术参数


    - 工作电压范围:逻辑电源:+1.8V 至 +3.6V;LCD驱动电源:+2.7V 至 +5.5V
    - 操作温度范围:-40°C 至 +85°C
    - 最大段数:112段
    - 显示占空比:静态、1/3、1/4 可选
    - 偏置:静态、1/3
    - 接口:三线串行接口
    - 绝对最大额定值:电源电压1 VDD -0.3至+4.5V;电源电压2 VLCD -0.5至+7.0V
    - 推荐工作条件:逻辑电源:1.8V至3.6V;LCD驱动电源:2.7V至5.5V
    - 功耗:绝对最大值为0.8W;工作温度范围-40°C 至 +85°C
    - 输出电流:SEG输出 5mA;COM输出 5mA;GPO输出 10mA;LED输出 50mA

    产品特点和优势


    BU97931FV-LB 集成了内部RAM存储显示数据,提供多种显示模式选择,支持PWM生成,并具有内置的电源上电复位电路。其低功耗设计和独立的LCD驱动电源使其特别适用于便携式和电池供电的应用。此外,它还具备闪烁功能,频率可选,使得其在不同应用场景下都有广泛适用性。

    应用案例和使用建议


    - 工业设备:可用于工业监控系统的显示屏,确保高可靠性。
    - 电话和传真机:用于显示来电信息和传真状态,提高用户体验。
    - 便携设备:在POS机和PDA等设备中,确保显示屏稳定运行。
    - 数码设备:如数码相机和摄像机,可用于控制屏幕显示。
    - 汽车音响:可以用于显示播放信息,提升驾驶体验。
    - 家电:在家用电器中用于显示工作状态。

    兼容性和支持


    该产品采用了标准的3线串行接口,易于与其他微处理器和控制器集成。制造商ROHM公司提供了全面的技术支持和维护服务,确保客户能够顺利地进行产品开发和维护。

    常见问题与解决方案


    - Q: 如何设置显示模式?
    A: 使用MODESET命令设置显示模式。例如,设置显示开启需将D/C位设为1,并且将P3位设为1。
    - Q: 如何启用LED驱动控制?
    A: 使用PWMSET命令进行设置。通过调整PWM信号的宽度来控制LED亮度。
    - Q: 如何处理闪烁功能?
    A: 使用BLKSET和BLKWR命令设定闪烁模式和地址,控制段输出的闪烁效果。

    总结和推荐


    综上所述,BU97931FV-LB 作为一款多功能液晶段式驱动器,在工业、消费电子和车载领域都表现出色。其低功耗、独立电源供应、以及多功能显示控制能力使其在市场上极具竞争力。我们强烈推荐这款产品,特别是在需要可靠显示解决方案的应用中。

BU97931FV-LBE2参数

参数
输出电流 -
功率 -
最小输入电压 -
输出数量 -
最大输出电压 -
最大输入电压 -
调光方式 -
拓扑 -
最小输出电压 -
效率 -
通用封装 SSOPB-40
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU97931FV-LBE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU97931FV-LBE2数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BU97931FV-LBE2 BU97931FV-LBE2数据手册

BU97931FV-LBE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8556 ¥ 32.5798
10+ $ 2.4678 ¥ 20.8529
25+ $ 2.0268 ¥ 16.9614
100+ $ 1.6318 ¥ 13.6558
250+ $ 1.4377 ¥ 12.0317
500+ $ 1.3183 ¥ 11.0327
1000+ $ 1.2184 ¥ 10.1962
库存: 1979
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.57
