BD1754HFN-TR

产品分类: LED驱动器
厂牌: ROHM
产品描述: 5.5V Multi-Step 32mA 4 200mV 2.7V 4.1V HSON-8 导线安装,贴片安装,黏合安装
供应商型号: BD1754HFN-TR
供应商: 国内现货
标准整包数: 1

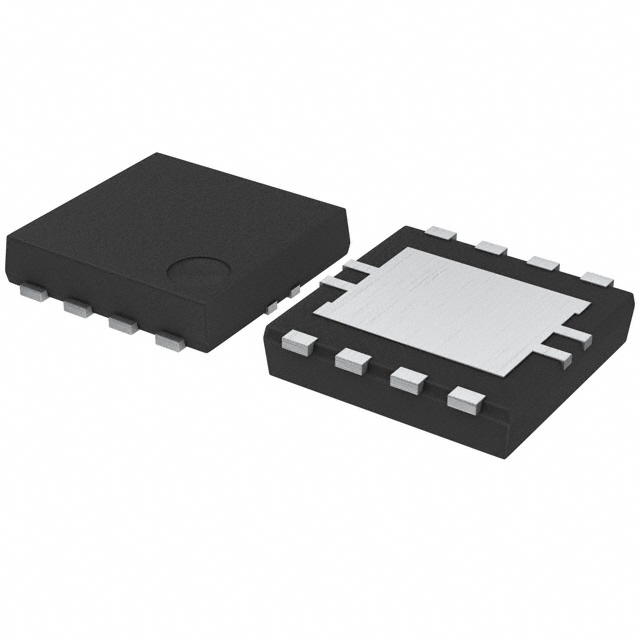

ROHM LED驱动器 BD1754HFN-TR

BD1754HFN-TR概述

    BD1754HFN 恒流 LED 驱动器技术手册

    1. 产品简介


    BD1754HFN 是一款用于驱动多达4个并联LED的恒流LED驱动器,具有64级亮度调节功能。该产品采用硅单片集成电路制造,无专门针对放射线的防护设计。它适用于要求高精度LED亮度控制的应用场合,如移动电话、便携式游戏机等。

    2. 技术参数


    - 输入电压范围: 2.7V 至 5.5V
    - 静态电流: 0.1μA(典型值)
    - 工作温度范围: -30°C 至 +85°C
    - 最大功耗: 0.63W(在25°C时)
    - 绝对最大额定值:
    - 最大应用电压: 7V
    - 存储温度范围: -55°C 至 +150°C
    - 推荐工作条件:
    - 输入电压范围: 2.7V 至 5.5V
    - 驱动管脚电压范围: 0.2V 至 VIN-1.4V(当电流驱动器开启时)
    - 电气特性:
    - 最大输出电流: 34.24mA(当RISET = 120kΩ时)
    - LED电流精度: -(±7%)
    - LED电流匹配度: -(±0.5%)

    3. 产品特点和优势


    - 多级亮度控制: 可通过64步调整电流,实现高精度的LED亮度控制。
    - 高精度电流控制: 各通道电流精度为0.5%(典型值),确保每通道电流的稳定性。
    - 单线数字控制接口: UPIC接口,通过单一控制信号实现电流调节。
    - 宽工作温度范围: 在-30°C至+85°C的工作环境中依然稳定可靠。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备: 如智能手机和平板电脑。
    - 便携式游戏机: 提供高品质的LED背光。
    使用建议:
    - 确保电源电压不高于7V,避免超过最大应用电压。
    - 在连接电源时注意反接保护,可以通过外部二极管进行防护。
    - 设计PCB布局时需提供低阻抗供电线路,并将数字和模拟接地分开以防止噪声干扰。
    - 在启动时先给IN和LED阴极供电,再通过UPIC控制启用电流驱动器。

    5. 兼容性和支持


    - 本产品可以与多种电子元器件和设备兼容。
    - ROHM公司提供技术支持和维护服务,详细信息请参考官方文档。

    6. 常见问题与解决方案


    - 问题: 开启电流驱动器前电源未完全施加。
    - 解决方案: 确保所有供电端口的电压稳定后再启用电流驱动器。
    - 问题: LED电流不准确。
    - 解决方案: 检查RISET电阻的阻值是否正确,重新计算并更换合适的电阻。
    - 问题: 电流匹配度差。
    - 解决方案: 检查电路布局是否合理,确保各通道的电流匹配度。

    7. 总结和推荐


    综合评估:
    - 优点: BD1754HFN具有高精度电流调节能力和多级亮度控制功能,适用于各种高要求的应用场合。
    - 推荐: 强烈推荐该产品用于需要高精度LED亮度控制的场合。产品具备良好的可靠性、稳定性和广泛的适用范围。
    通过以上分析,BD1754HFN是一款高性能的LED驱动器,适用于各种对LED亮度控制有高要求的应用场合。

BD1754HFN-TR参数

参数
最大输入电压 5.5V
功率 -
最小输出电压 200mV
输出数量 4
输出电流 32mA
最小输入电压 2.7V
调光方式 Multi-Step
最大输出电压 4.1V
效率 -
拓扑 -
通用封装 HSON-8
安装方式 导线安装,贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

BD1754HFN-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD1754HFN-TR数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BD1754HFN-TR BD1754HFN-TR数据手册

BD1754HFN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.5129
2000+ ¥ 2.4696
3000+ ¥ 2.4479
库存: 4972
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2512.9
直接购买
加入购物车
