BD70GA3WEFJ-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 6μA 正极 Fixed 300mA 1 7V 4.5V 7V 14V 900mV@ 300mA 1.5% 1% SOP 贴片安装,黏合安装 4.9mm*3.9mm*850μm
供应商型号: A-BD70GA3WEFJ-E2
供应商: 云汉优选
标准整包数: 1

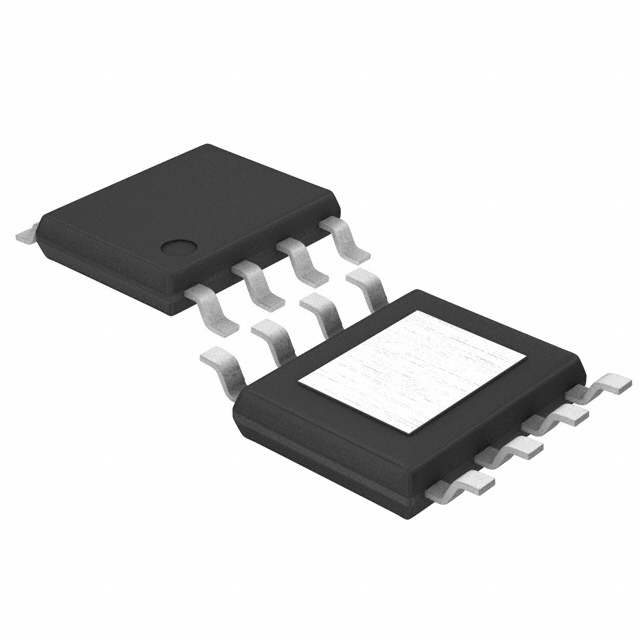

ROHM LDO稳压器 BD70GA3WEFJ-E2

BD70GA3WEFJ-E2概述

    BDxxGA3WEFJ / BDxxGA3WNUX 系列低压差线性稳压器 (LDO) 技术手册

    1. 产品简介


    BDxxGA3WEFJ / BDxxGA3WNUX系列是ROHM公司生产的低压差线性稳压器(LDO),可提供高达300mA的输出电流。这些稳压器分为固定电压输出和可调电压输出两种类型。固定电压输出型可用于多种数字家电应用,而可调电压输出型则通过外部电阻调节输出电压,范围从1.5V到13V。此外,该系列采用小型封装,例如HTSOP-J8(4.90mm x 6.00mm x 1.00mm)和VSON008X2030(2.00mm x 3.00mm x 0.60mm)。

    2. 技术参数


    | 参数 | 值 |

    | 输出电压精度 | ±1% |
    | 输出电流 | 0.3A (最大) |
    | 输入电源电压范围 | 4.5V 到 14.0V |
    | 输出电压范围(可调型) | 1.5V 到 13.0V |
    | 输出电压(固定型) | 1.5V / 1.8V / 2.5V / 3.0V / 3.3V / 5.0V / 6.0V / 7.0V / 8.0V / 9.0V / 10.0V / 12.0V |
    | 关断电流 | 0μA (典型值) |
    | 工作温度范围 | -25°C 到 +85°C |

    3. 产品特点和优势


    - 高精度输出:输出电压精度可达±1%,确保稳定可靠的电源供应。
    - 过流保护:内置过流保护电路,防止短路造成的损害。
    - 热关机电路:内置热关机电路,保护芯片在过载条件下不受损害。
    - 零功耗关断模式:关断状态下电流消耗极低,有助于节能。
    - 陶瓷电容器兼容性:能够使用陶瓷电容器,有助于实现更小的布局和延长使用寿命。

    4. 应用案例和使用建议


    BDxxGA3WEFJ / BDxxGA3WNUX系列稳压器广泛应用于各种数字家电设备中,如智能手机、平板电脑、智能手表等便携式电子设备。根据手册提供的典型应用场景,建议用户在设计电路时应注意以下几点:
    - 输入和输出电容选择:确保电容足够大且耐久性良好,避免电路振荡。
    - 热管理:合理安排散热设计,保证芯片工作温度不超过150°C。

    5. 兼容性和支持


    该系列产品与多种电子元器件兼容,特别是陶瓷电容器,可以有效提升系统稳定性。厂商提供详细的安装指南和支持文档,帮助用户快速上手并进行故障排除。

    6. 常见问题与解决方案


    - Q: 在高温环境下工作时,芯片可能会出现什么问题?
    - A: 在高温环境下,芯片的功耗会增加,导致芯片温度升高。通过合理设计散热结构和增加散热片来降低芯片工作温度,确保其在安全范围内运行。
    - Q: 如何判断是否需要添加额外的保护装置?
    - A: 当系统存在可能超过额定值的情况时(如瞬间过压或过流),建议在电路中添加保护装置,如保险丝,以确保系统的稳定运行。

    7. 总结和推荐


    BDxxGA3WEFJ / BDxxGA3WNUX系列低压差线性稳压器具有高精度输出、优秀的过流保护及热保护功能,非常适合用于需要高度可靠电源的各类数字家电设备。鉴于其出色的性能和稳定性,强烈推荐在相关项目中使用该系列产品。

BD70GA3WEFJ-E2参数

参数
最小输入电压 4.5V
纹波抑制-PSRR -
输出电流 300mA
Iq-静态电流 6μA
最小输出电压 7V
稳压器数量 1
线路调节 1%
最大输入电压 14V
最大输出电压 7V
负载调节 1.5%
极性 正极
输出类型 Fixed
最大压差@电流 900mV@ 300mA
长*宽*高 4.9mm*3.9mm*850μm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD70GA3WEFJ-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD70GA3WEFJ-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD70GA3WEFJ-E2 BD70GA3WEFJ-E2数据手册

BD70GA3WEFJ-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
