BD39012EFV-CE2

产品分类: 其他稳压器
厂牌: ROHM
产品描述: Step-Down (Buck) (1),Linear (LDO) (1) SOP 贴片安装,黏合安装
供应商型号: CSJ-ST49036006
供应商: 海外现货
标准整包数: 1
ROHM 其他稳压器 BD39012EFV-CE2

BD39012EFV-CE2概述

    BD39012EFV-C Management IC for Automotive Microcontroller

    产品简介


    BD39012EFV-C 是罗姆公司设计的一款专为汽车微控制器系统供电的电源管理集成电路(PMIC)。该产品集成了1个同步整流降压DC/DC转换器、1个次级低压差稳压器(LDO)、复位和看门狗定时器功能,可直接从电池向模块供电。这款芯片内置复位功能,能够持续监控输出电压是否稳定供应给模块。此外,它还配备了一个窗口式看门狗定时器,用于检测微控制器异常。BD39012EFV-C 采用HTSSOP-B24封装,能实现卓越的散热性能和紧凑的PCB设计。

    技术参数


    - 输入电压范围:4 V 至 45 V(启动电压需高于4.5 V)
    - 输出电压精度
    - DC/DC 转换器 FB 电压:0.8 V ±2%
    - 次级 LDO:5.0 V ±2%
    - 最大输出电流
    - DC/DC 转换器:1.0 A
    - 次级 LDO:0.4 A
    - 工作频率:DC/DC 转换器 200 k 至 600 kHz(典型值)
    - 待机电流:0 μA(典型值)
    - 工作温度范围:-40 °C 至 +125 °C

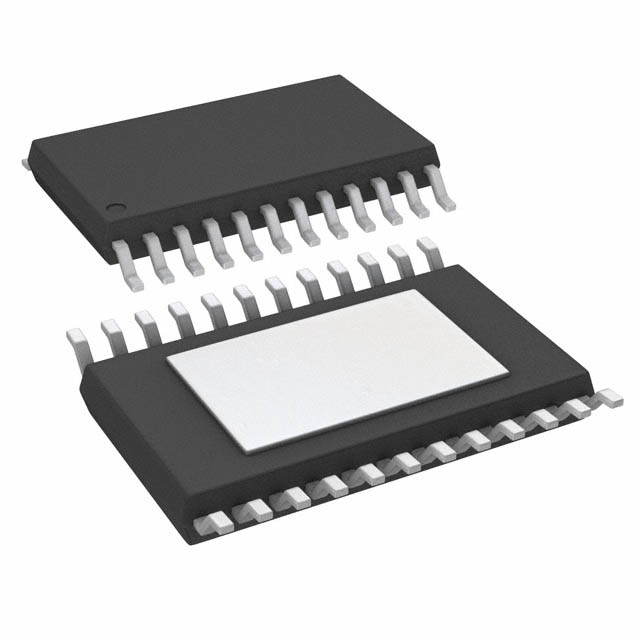

    - 封装尺寸:HTSSOP-B24 7.80 mm x 7.60 mm x 1.00 mm

    产品特点和优势


    - 高性能:集成同步整流降压DC/DC转换器,提供高达1.0 A的输出电流;内置LDO稳压器提供5.0 V ±2%的稳定输出电压。
    - 保护功能齐全:内置多种保护机制,包括欠压锁定(UVLO)、热关断(TSD)和过流保护(OCP)。
    - 灵活性高:具备独立使能控制功能,可以根据需要启用或禁用各模块。
    - 卓越的散热设计:采用HTSSOP-B24封装,有效提高散热效率,减少因高温引起的损坏风险。

    应用案例和使用建议


    - 汽车微控制器:BD39012EFV-C 广泛应用于各种汽车微控制器系统,确保车载电子系统的稳定运行。例如,在车载音响系统中,可以将此芯片用于为音频处理器和显示模块供电。
    - 使用建议:为了充分发挥其性能,在布线时应注意避免引入过多寄生电容,确保信号传输稳定。此外,根据应用需求选择合适的外部电容器和电阻器。

    兼容性和支持


    - 兼容性:该芯片适用于多种车载电子控制系统,如发动机管理系统、车身控制系统等。
    - 支持:罗姆公司提供了详细的技术文档和客户支持,用户可以通过官方网站获取最新的产品资料和技术支持。

    常见问题与解决方案


    - 问题1:启动电压低于4.5 V导致无法正常启动。
    - 解决方案:确保启动时输入电压高于4.5 V,必要时可以增加预充电电路。
    - 问题2:过载状态下输出电压不稳定。
    - 解决方案:检查负载电流是否超过规定值,适当调整外部电容和电阻,以优化负载响应特性。
    - 问题3:芯片温度过高导致关断。
    - 解决方案:改善散热措施,如增大散热片面积或改进通风设计,以降低芯片工作温度。

    总结和推荐


    综上所述,BD39012EFV-C 是一款性能优异且功能全面的电源管理集成电路,特别适合应用于汽车微控制器系统。它不仅具备高效稳定的电源管理能力,而且拥有多种安全保护机制,确保系统在极端环境下也能可靠运行。鉴于其出色的性能和广泛的应用前景,强烈推荐在汽车电子系统中使用BD39012EFV-C。

BD39012EFV-CE2参数

参数
拓扑 Step-Down (Buck) (1),Linear (LDO) (1)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
