BA33DD0WHFP-TR

产品分类: LDO稳压器
厂牌: ROHM
产品描述: ROHM LDO稳压芯片, 3.3 V输出, 2A最大输出, 单路输出, HRP, 表面贴装, 5针
供应商型号: 30C-BA33DD0WHFP-TR HRP-5
供应商: 云汉优选
标准整包数: 1

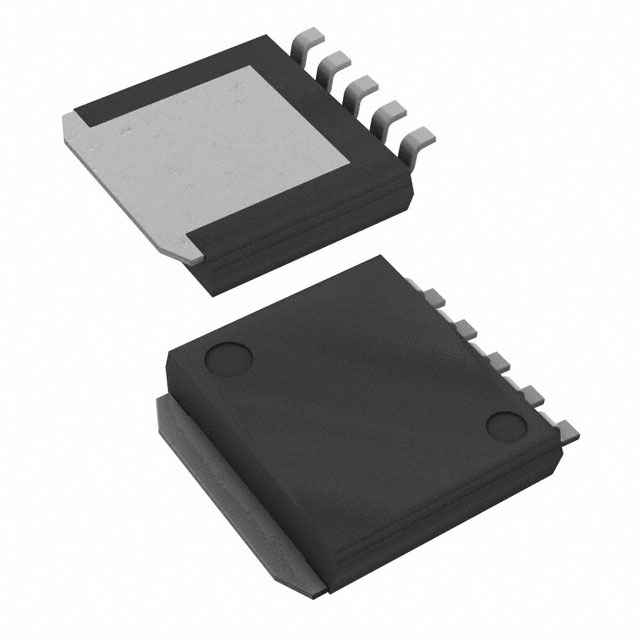

ROHM LDO稳压器 BA33DD0WHFP-TR

BA33DD0WHFP-TR概述


    产品简介


    本产品为硅基单片集成电路(Silicon Monolithic Integrated Circuit),属于固定输出低压差线性稳压器(LDO Regulator)。本产品适用于需要低饱和电压、高精度输出的应用场合。目前市面上有多种系列的产品可供选择,如BAxxDD0T系列、BAxxCC0T系列等。这些系列产品主要用于数码信号处理器(DSP)的电源供应,广泛应用于DVD和CD播放器、平板显示器(FPD)、电视、个人电脑及其他消费电子产品。

    技术参数


    | 参数 | 规格 |

    | 输入电源电压 | 最大25V |
    | 输出电压类型 | 固定 |
    | 输出电流 | BAxxDD0xx系列最大2A |
    BAxxCC0xx系列最大1A |
    | 关断电流 | 0μA(典型值) |
    | 工作温度范围 | -40℃至+125℃ |

    产品特点和优势


    该产品的主要特点包括:
    - 高达±1%的输出电压精度
    - 采用PNP输出,具有低饱和电压
    - 内置过流保护电路,防止短路导致IC损坏
    - 内置热关断电路,避免过载造成的损害
    - 内置过压保护电路,防止电源线上产生的浪涌损坏IC
    这些特性使得该产品在众多应用中具有较高的可靠性和耐用性,特别是在消费电子领域。

    应用案例和使用建议


    本产品主要应用于各类消费电子产品中,如DVD和CD播放器、平板显示器、电视机、个人计算机等。在实际应用中,建议根据不同的负载条件选择合适的输出电压。例如,在需要更高功率输出的应用中,可以选择BAxxDD0xx系列的产品。此外,为了确保系统的稳定性,需在Vcc端和GND端分别接入一个大于0.33μF的电容,并且要保证输出端(Vo)连接的电容内部电阻(ESR)在合理范围内,以防止振荡现象的发生。

    兼容性和支持


    该产品提供了多种封装形式,如TO252-3、TO252-5、TO220FP-3和TO220FP-5等,能够适应不同的安装需求。同时,制造商还提供了详尽的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:如何处理负载突变时的振荡问题?
    - 答:通过增加输出端电容的容量来减少振荡的可能性。推荐使用内部电阻小、温控性能好的钽电解电容或铝电解电容。
    2. 问:系统启动时电压不稳定怎么办?
    - 答:检查并确认所有外部组件都正确连接,并且在Vcc和GND之间添加足够的电容以稳定输入电源。
    3. 问:在高温环境下使用时需要注意什么?
    - 答:请务必确保产品的工作温度不超过最高允许值(+150℃),并且采取适当的散热措施以保持IC在安全温度范围内运行。

    总结和推荐


    总体而言,这款固定输出低压差线性稳压器凭借其卓越的性能和广泛的适用范围,在消费电子领域拥有非常出色的市场表现。无论是从精度、可靠性还是耐用性角度来看,都是市场上同类产品中的佼佼者。强烈推荐给那些寻求高性能、高稳定性的电源管理解决方案的用户。

BA33DD0WHFP-TR参数

参数
Iq-静态电流 120μA
最小输出电压 3.3V
最大压差@电流 700mV@ 2A
最小输入电压 3V
纹波抑制-PSRR 55dB(120Hz)
稳压器数量 1
负载调节 200mV
输出类型 Fixed
极性 正极
最大输出电压 3.3V
最大输入电压 25V
输出电流 2A
线路调节 50mV
长*宽*高 9.4mm*8mm*1.91mm
通用封装 HRP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA33DD0WHFP-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA33DD0WHFP-TR数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA33DD0WHFP-TR BA33DD0WHFP-TR数据手册
